3.4

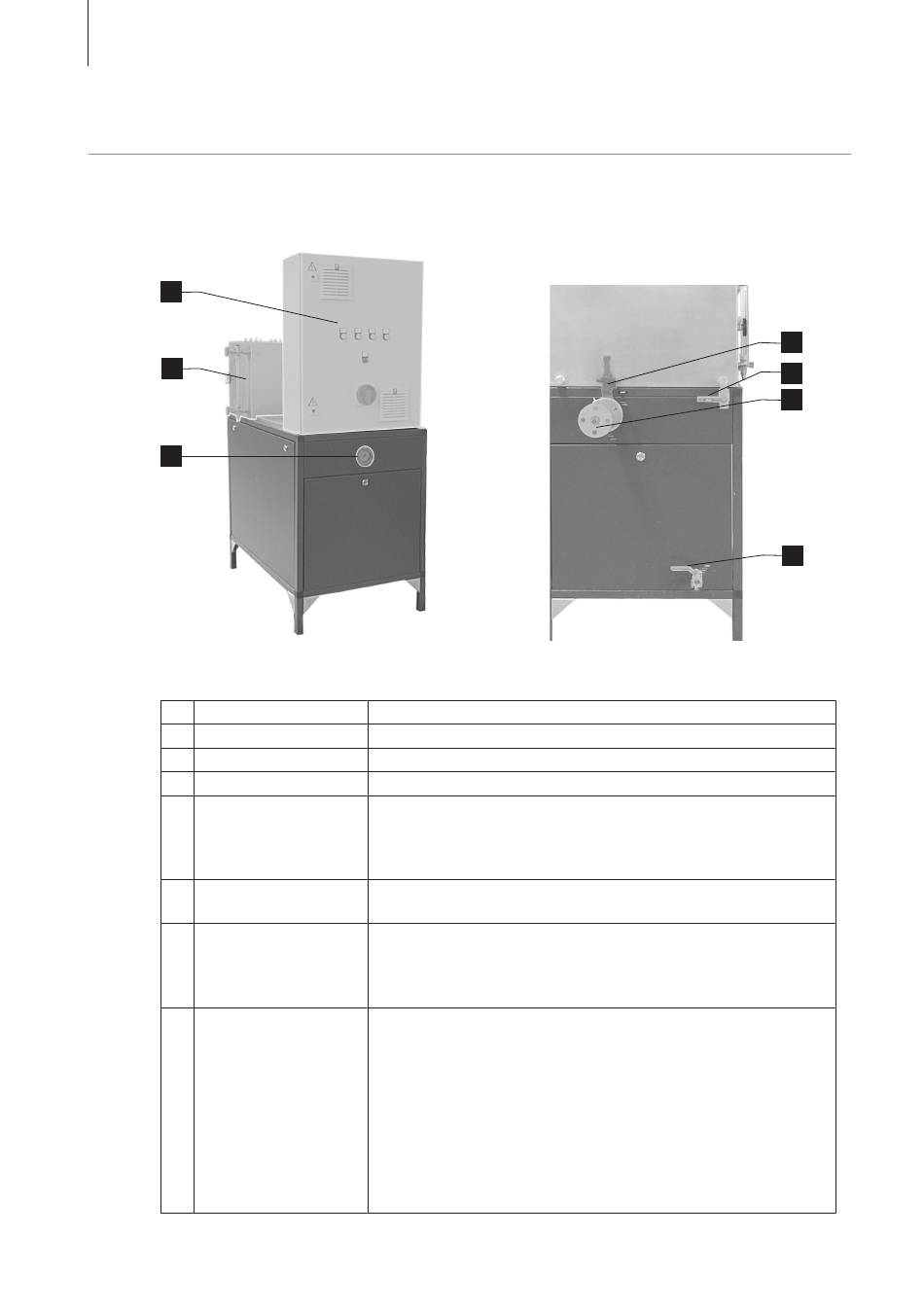

Allgemeiner Aufbau des Elektro-Dampferzeuger
1
2
3
Nr. Bezeichnung
1
Bedienkasten
2
Speisewassertank
3
Manometer
4
Entleerung des Speise-
wassertanks mit Kugel-
hahn
5
Sicherheitsventil
6
Dampfleitungsan-
schluss mit Absperr-
hahn
7
Abschlammanschluss
mit Kugelhahn
Vorderansicht
Funktion
Siehe Abschnitt „Bedienkasten", siehe S.17/18
Siehe Abschnitt „Speisewassertank", ab S. 19
Zeigt den Druck im Dampfkessel an.
Über die Entleerung kann das Wasser aus dem Speisewassertank
abgelassen werden. Die Entleerung muss an eine Kanalleitung
angeschlossen werden. Über den Kugelhahn wird der Ablauf
geöffnet oder verschlossen.
Bei einem Überdruck wird das Sicherheitsventil geöffnet und der
Dampf abgeblasen.
An den Dampfleitungsanschluss wird die Dampfleitung ange-
schlossen und der im Dampfkessel produzierte Dampf abgeführt.
Über den Absperrhahn kann der Dampfauslass verschlossen
werden.
Dient zur Entleerung des Dampfkessels. Über den Abschlamm-
anschluss wird das Wasser-Dampf-Gemisch aus dem Dampfkes-
sel abgeführt und in einen Abwasserkanal geleitet.
Mit dem Kugelhahn kann der Abschlammanschluss geöffnet
oder verschlossen werden. Die Rohrleitungen des Abwasserka-
nals müssen spezifische Anforderungen erfüllen, siehe Abschnitt
„Anforderungen des Abwasserkanals am Abschlammanschluss"
(Seite 21). Der Abwasserkanal darf keine Anbindung an andere
Abwasserkanäle haben. Sonst besteht die Gefahr, dass Dampf an
den Abflüssen von Waschbecken oder ähnlichem austritt.
Rückansicht
5
4
6
7
