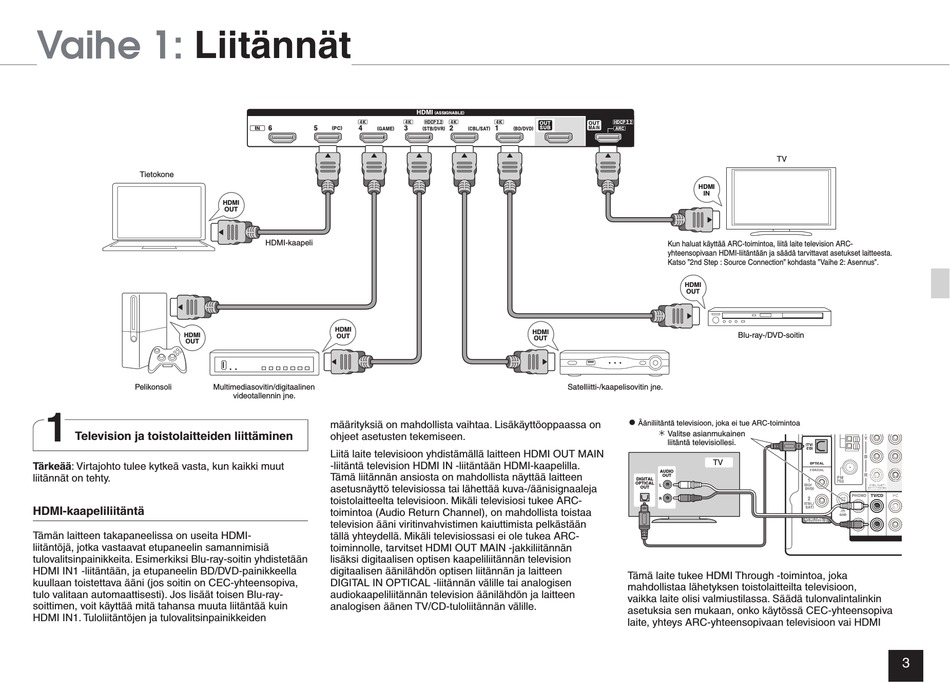

Vaihe 1:
Liitännät
Tietokone
HDMI
OUT
Pelikonsoli
1
Television ja toistolaitteiden liittäminen
Tärkeää: Virtajohto tulee kytkeä vasta, kun kaikki muut
liitännät on tehty.
HDMI-kaapeliliitäntä
Tämän laitteen takapaneelissa on useita HDMI-
liitäntöjä, jotka vastaavat etupaneelin samannimisiä
tulovalitsinpainikkeita. Esimerkiksi Blu-ray-soitin yhdistetään
HDMI IN1 -liitäntään, ja etupaneelin BD/DVD-painikkeella
kuullaan toistettava ääni (jos soitin on CEC-yhteensopiva,
tulo valitaan automaattisesti). Jos lisäät toisen Blu-ray-
soittimen, voit käyttää mitä tahansa muuta liitäntää kuin
HDMI IN1. Tuloliitäntöjen ja tulovalitsinpainikkeiden
HDMI
OUT
HDMI-kaapeli
HDMI
OUT
Multimediasovitin/digitaalinen
videotallennin jne.
määrityksiä on mahdollista vaihtaa. Lisäkäyttöoppaassa on
ohjeet asetusten tekemiseen.
Liitä laite televisioon yhdistämällä laitteen HDMI OUT MAIN
-liitäntä television HDMI IN -liitäntään HDMI-kaapelilla.
Tämä liitännän ansiosta on mahdollista näyttää laitteen
asetusnäyttö televisiossa tai lähettää kuva-/äänisignaaleja
toistolaitteelta televisioon. Mikäli televisiosi tukee ARC-
toimintoa (Audio Return Channel), on mahdollista toistaa
television ääni viritinvahvistimen kaiuttimista pelkästään
tällä yhteydellä. Mikäli televisiossasi ei ole tukea ARC-
toiminnolle, tarvitset HDMI OUT MAIN -jakkiliitännän
lisäksi digitaalisen optisen kaapeliliitännän television
digitaalisen äänilähdön optisen liitännän ja laitteen
DIGITAL IN OPTICAL -liitännän välille tai analogisen
audiokaapeliliitännän television äänilähdön ja laitteen
analogisen äänen TV/CD-tuloliitännän välille.
HDMI
IN
Kun haluat käyttää ARC-toimintoa, liitä laite television ARC-
yhteensopivaan HDMI-liitäntään ja säädä tarvittavat asetukset laitteesta.
Katso "2nd Step : Source Connection" kohdasta "Vaihe 2: Asennus".
HDMI
OUT
HDMI
OUT
Satelliitti-/kaapelisovitin jne.
z Ääniliitäntä televisioon, joka ei tue ARC-toimintoa
¼ Valitse asianmukainen
liitäntä televisiollesi.
AUDIO
OUT
DIGITAL
OPTICAL
OUT
Tämä laite tukee HDMI Through -toimintoa, joka
mahdollistaa lähetyksen toistolaitteilta televisioon,
vaikka laite olisi valmiustilassa. Säädä tulonvalintalinkin
asetuksia sen mukaan, onko käytössä CEC-yhteensopiva
laite, yhteys ARC-yhteensopivaan televisioon vai HDMI
TV
Blu-ray-/DVD-soitin
TV
