2

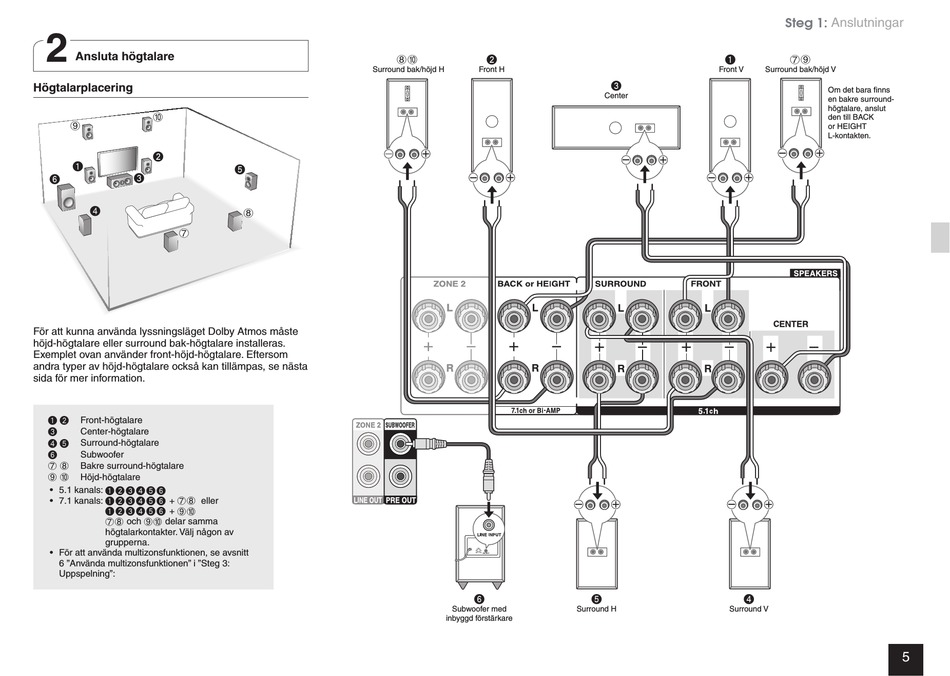

Ansluta högtalare
Högtalarplacering
F
9
#
"
$
'
%
7
För att kunna använda lyssningsläget Dolby Atmos måste
höjd-högtalare eller surround bak-högtalare installeras.
Exemplet ovan använder front-höjd-högtalare. Eftersom
andra typer av höjd-högtalare också kan tillämpas, se nästa
sida för mer information.
" #
Front-högtalare
$
Center-högtalare
% &
Surround-högtalare
'
Subwoofer
7 8
Bakre surround-högtalare
9 F
Höjd-högtalare
r 5.1 kanals: " # $ % & '
r 7.1 kanals: " # $ % & ' + 78 eller
" # $ % & ' + 9F
78 och 9F delar samma
högtalarkontakter. Välj någon av
grupperna.
r För att använda multizonsfunktionen, se avsnitt
6 "Använda multizonsfunktionen" i "Steg 3:
Uppspelning":
8F
Surround bak/höjd H
&
8
#
Front H
$
Center
' &
Subwoofer med Surround H
inbyggd förstärkare
Steg 1: Anslutningar
" 79
Front V Surround bak/höjd V
Om det bara finns
en bakre surround-
högtalare, anslut
den till BACK
or HEIGHT
L-kontakten.
%
Surround V
5
