"2nd Step : Source Connection" del "Punto 2: Impostazione".
r Per ottenere un video protetto HDCP2.2, collegare il lettore
al jack HDMI IN3 e il televisore al jack HDMI OUT MAIN
dell'unità. Il lettore e il televisore devono supportare HDCP2.2.
r Per riprodurre video 4K o 1080p, usare il cavo HDMI ad
alta velocità.
r Un altro televisore può essere collegato al jack HDMI
OUT SUB. Per utilizzare la funzione che consente di
visualizzare la schermata di impostazione dell'unità sul
televisore, collegare quest'ultimo al jack HDMI OUT MAIN.
r Si possono inviare video e audio di un dispositivo mobile
audio abilitato MHL collegandolo ai jack AUX INPUT
HDMI/MHL sul pannello frontale.

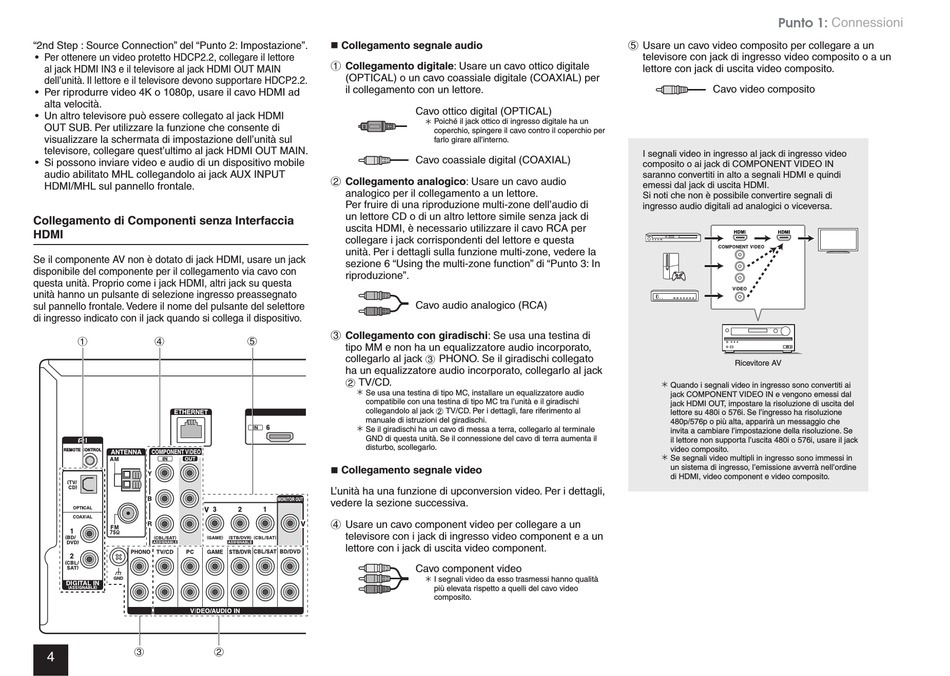

Collegamento di Componenti senza Interfaccia
HDMI
Se il componente AV non è dotato di jack HDMI, usare un jack
disponibile del componente per il collegamento via cavo con
questa unità. Proprio come i jack HDMI, altri jack su questa
unità hanno un pulsante di selezione ingresso preassegnato
sul pannello frontale. Vedere il nome del pulsante del selettore
di ingresso indicato con il jack quando si collega il dispositivo.
1 4
3
4
„ Collegamento segnale audio
1
Collegamento digitale: Usare un cavo ottico digitale
(OPTICAL) o un cavo coassiale digitale (COAXIAL) per
il collegamento con un lettore.
2
Collegamento analogico: Usare un cavo audio
analogico per il collegamento a un lettore.
Per fruire di una riproduzione multi-zone dell'audio di
un lettore CD o di un altro lettore simile senza jack di
uscita HDMI, è necessario utilizzare il cavo RCA per
collegare i jack corrispondenti del lettore e questa
unità. Per i dettagli sulla funzione multi-zone, vedere la
sezione 6 "Using the multi-zone function" di "Punto 3: In
riproduzione".
3
Collegamento con giradischi: Se usa una testina di
5
tipo MM e non ha un equalizzatore audio incorporato,
collegarlo al jack 3 PHONO. Se il giradischi collegato
ha un equalizzatore audio incorporato, collegarlo al jack
2 TV/CD.
¼ Se usa una testina di tipo MC, installare un equalizzatore audio
compatibile con una testina di tipo MC tra l'unità e il giradischi
collegandolo al jack 2 TV/CD. Per i dettagli, fare riferimento al
manuale di istruzioni del giradischi.
¼ Se il giradischi ha un cavo di messa a terra, collegarlo al terminale
GND di questa unità. Se il connessione del cavo di terra aumenta il
disturbo, scollegarlo.
„ Collegamento segnale video
L'unità ha una funzione di upconversion video. Per i dettagli,
vedere la sezione successiva.
4
Usare un cavo component video per collegare a un
televisore con i jack di ingresso video component e a un
lettore con i jack di uscita video component.
2
Cavo ottico digital (OPTICAL)
¼ Poiché il jack ottico di ingresso digitale ha un
coperchio, spingere il cavo contro il coperchio per
farlo girare all'interno.
Cavo coassiale digital (COAXIAL)
Cavo audio analogico (RCA)
Cavo component video
¼ I segnali video da esso trasmessi hanno qualità
più elevata rispetto a quelli del cavo video
composito.
Punto 1:
5
Usare un cavo video composito per collegare a un
televisore con jack di ingresso video composito o a un
lettore con jack di uscita video composito.
Cavo video composito
I segnali video in ingresso al jack di ingresso video
composito o ai jack di COMPONENT VIDEO IN
saranno convertiti in alto a segnali HDMI e quindi
emessi dal jack di uscita HDMI.
Si noti che non è possibile convertire segnali di
ingresso audio digitali ad analogici o viceversa.
Ricevitore AV
¼ Quando i segnali video in ingresso sono convertiti ai
jack COMPONENT VIDEO IN e vengono emessi dal
jack HDMI OUT, impostare la risoluzione di uscita del
lettore su 480i o 576i. Se l'ingresso ha risoluzione
480p/576p o più alta, apparirà un messaggio che
invita a cambiare l'impostazione della risoluzione. Se
il lettore non supporta l'uscita 480i o 576i, usare il jack
video composito.
¼ Se segnali video multipli in ingresso sono immessi in
un sistema di ingresso, l'emissione avverrà nell'ordine
di HDMI, video component e video composito.
Connessioni
