2

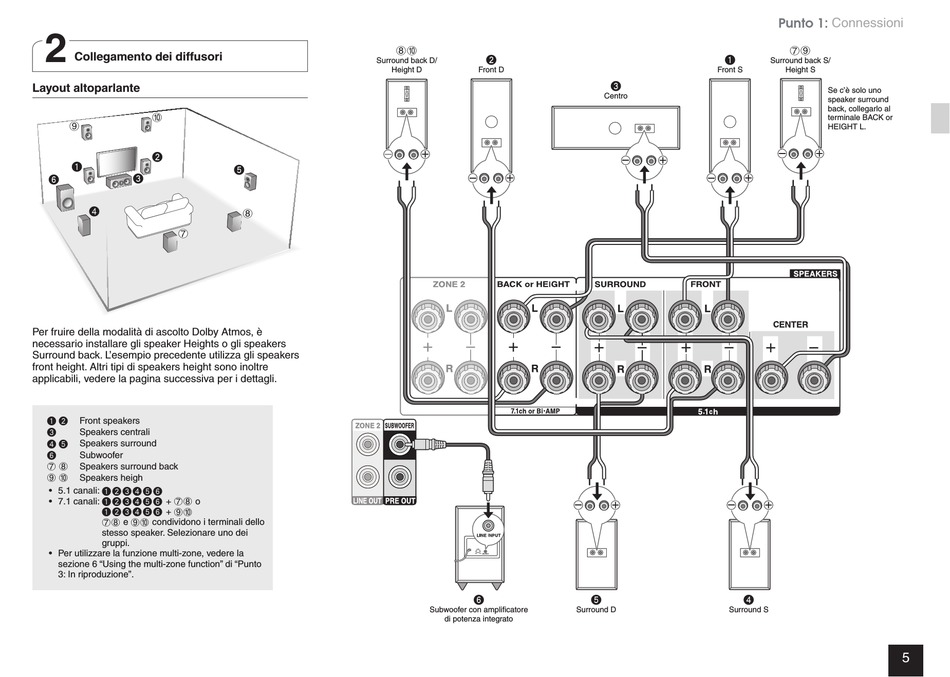

Collegamento dei diffusori
Layout altoparlante
F
9
#
"
$
'
%
7
Per fruire della modalità di ascolto Dolby Atmos, è
necessario installare gli speaker Heights o gli speakers
Surround back. L'esempio precedente utilizza gli speakers
front height. Altri tipi di speakers height sono inoltre
applicabili, vedere la pagina successiva per i dettagli.
" #
Front speakers
$
Speakers centrali
% &
Speakers surround
'
Subwoofer
7 8
Speakers surround back
9 F
Speakers heigh
r 5.1 canali: " # $ % & '
r 7.1 canali: " # $ % & ' + 78 o
" # $ % & ' + 9F
78 e 9F condividono i terminali dello
stesso speaker. Selezionare uno dei
gruppi.
r Per utilizzare la funzione multi-zone, vedere la
sezione 6 "Using the multi-zone function" di "Punto
3: In riproduzione".
8F
Surround back D/
Height D
&
8
#
Front D
Centro
' &
Subwoofer con amplificatore Surround D
di potenza integrato
Punto 1:
79
"
Surround back S/
Front S Height S
$
%
Surround S
Connessioni
Se c'è solo uno
speaker surround
back, collegarlo al
terminale BACK or
HEIGHT L.
5
