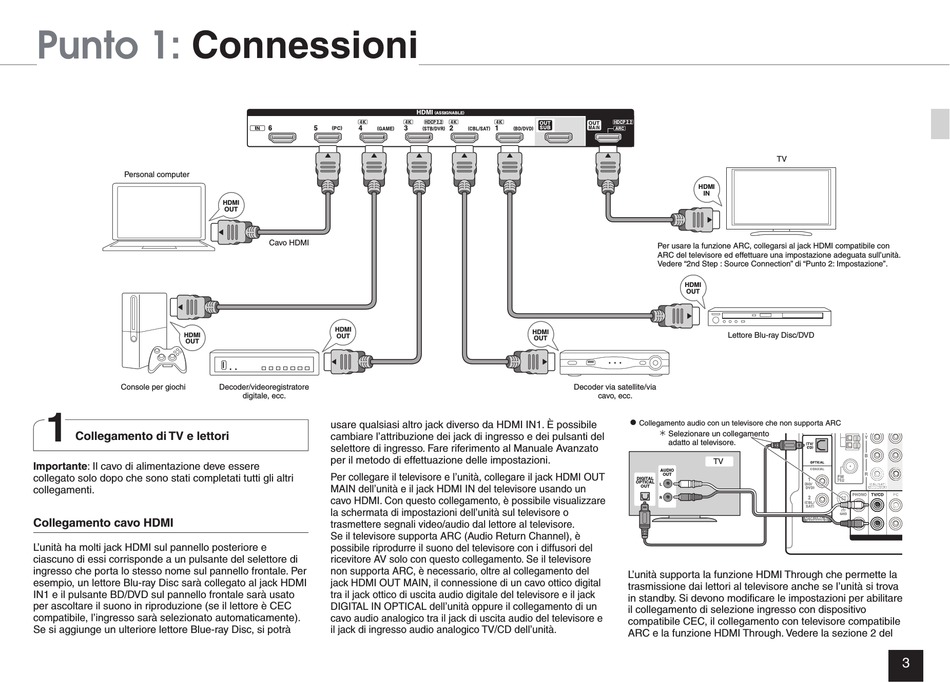

Punto 1:
Connessioni
Personal computer
HDMI
OUT
Console per giochi
1

Collegamento di TV e lettori

Importante: Il cavo di alimentazione deve essere
collegato solo dopo che sono stati completati tutti gli altri
collegamenti.

Collegamento cavo HDMI

L'unità ha molti jack HDMI sul pannello posteriore e
ciascuno di essi corrisponde a un pulsante del selettore di
ingresso che porta lo stesso nome sul pannello frontale. Per
esempio, un lettore Blu-ray Disc sarà collegato al jack HDMI
IN1 e il pulsante BD/DVD sul pannello frontale sarà usato
per ascoltare il suono in riproduzione (se il lettore è CEC
compatibile, l'ingresso sarà selezionato automaticamente).
Se si aggiunge un ulteriore lettore Blue-ray Disc, si potrà
HDMI
OUT
Cavo HDMI
HDMI
OUT
Decoder/videoregistratore
digitale, ecc.
usare qualsiasi altro jack diverso da HDMI IN1. È possibile
cambiare l'attribuzione dei jack di ingresso e dei pulsanti del
selettore di ingresso. Fare riferimento al Manuale Avanzato
per il metodo di effettuazione delle impostazioni.
Per collegare il televisore e l'unità, collegare il jack HDMI OUT
MAIN dell'unità e il jack HDMI IN del televisore usando un
cavo HDMI. Con questo collegamento, è possibile visualizzare
la schermata di impostazioni dell'unità sul televisore o
trasmettere segnali video/audio dal lettore al televisore.
Se il televisore supporta ARC (Audio Return Channel), è
possibile riprodurre il suono del televisore con i diffusori del
ricevitore AV solo con questo collegamento. Se il televisore
non supporta ARC, è necessario, oltre al collegamento del
jack HDMI OUT MAIN, il connessione di un cavo ottico digital
tra il jack ottico di uscita audio digitale del televisore e il jack
DIGITAL IN OPTICAL dell'unità oppure il collegamento di un
cavo audio analogico tra il jack di uscita audio del televisore e
il jack di ingresso audio analogico TV/CD dell'unità.
HDMI
IN
Per usare la funzione ARC, collegarsi al jack HDMI compatibile con
ARC del televisore ed effettuare una impostazione adeguata sull'unità.
Vedere "2nd Step : Source Connection" di "Punto 2: Impostazione".
HDMI
OUT
HDMI
OUT
Decoder via satellite/via
cavo, ecc.
z Collegamento audio con un televisore che non supporta ARC
¼ Selezionare un collegamento
adatto al televisore.
AUDIO
OUT
DIGITAL
OPTICAL
OUT
L'unità supporta la funzione HDMI Through che permette la
trasmissione dai lettori al televisore anche se l'unità si trova
in standby. Si devono modificare le impostazioni per abilitare
il collegamento di selezione ingresso con dispositivo
compatibile CEC, il collegamento con televisore compatibile
ARC e la funzione HDMI Through. Vedere la sezione 2 del
TV
Lettore Blu-ray Disc/DVD
TV
3
