2.2.2 ANSCHLUSSBEISPIEL FÜR WARMWASSERSPEICHER MIT SOLARKOLLEKTOREN
UND GASHEIZKESSEL
Anschluss des Warmwasserspeichers am Kesselheizkreis:
Der Warmwasserspeicher wird auf dem Boden neben der Heizquelle oder in deren Nähe aufgestellt. Der
Heizkreis wird an die gekennzeichneten Ein- und Austritte des Wärmetauschers des Warmwasserspeichers
angeschlossen, an der höchsten Stelle wird das Entlüftungsventil montiert. Zum Schutz der Pumpen, des
Dreiwegeventils, der Rückschlagklappen und auch um das Verstopfen des Wärmetauschers zu vermeiden,
muss in den Heizkreis ein Filter eingbaut werden. Wir empfehlen, den Heizkreis vor der Montage
durchzuspülen. Alle Anschlussleitungen müssen ordentlich wärmeisoliert werden.
Wenn das System mit vorrangiger Erwärmung des Warmbrauchwassers über das Dreiwegeventil
arbeitet, dann ist bei der Montage entsprechend der Anleitung des Herstellers des
Dreiwegeventils vorzugehen.

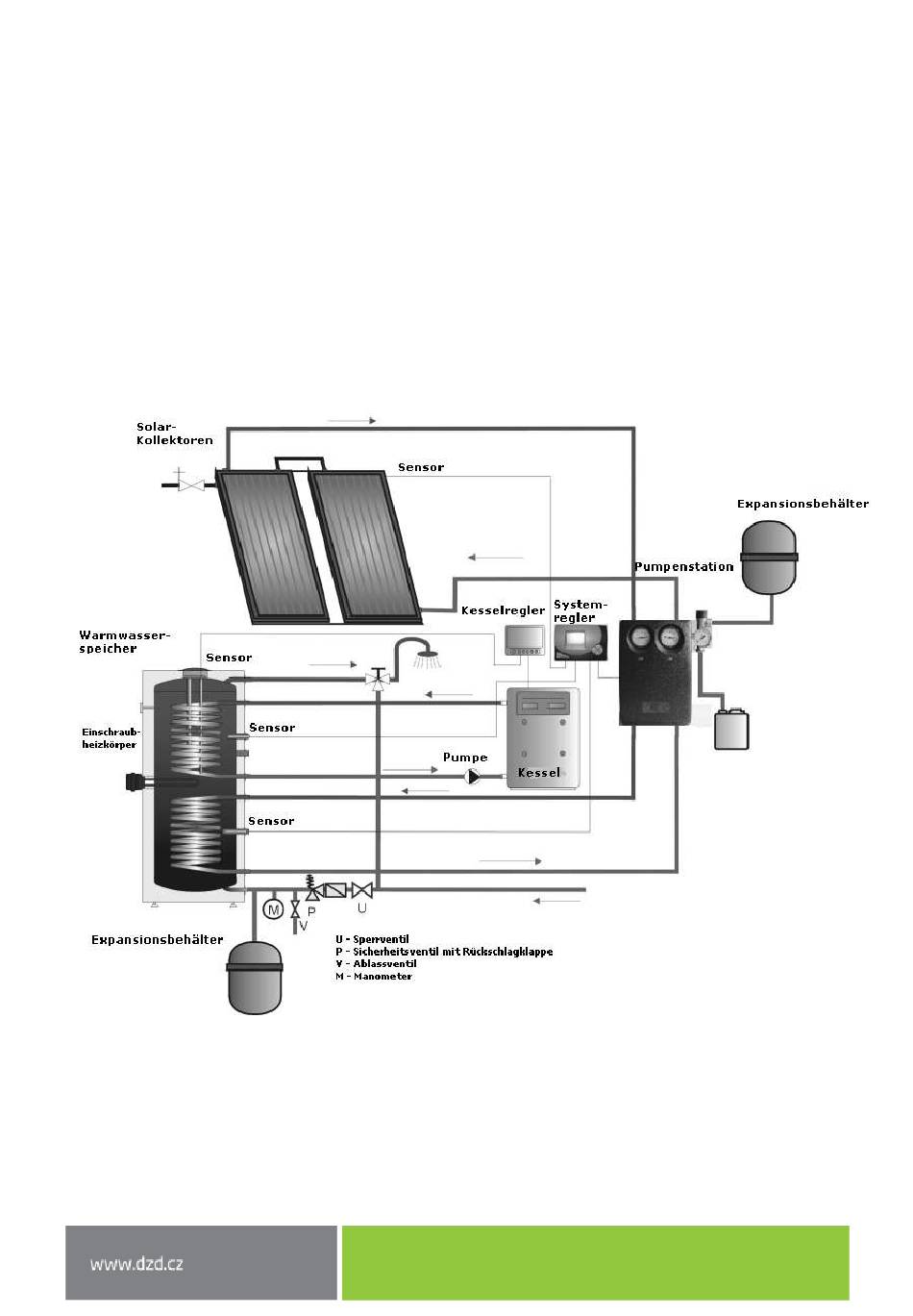

Abbildung 5
- 15 -
