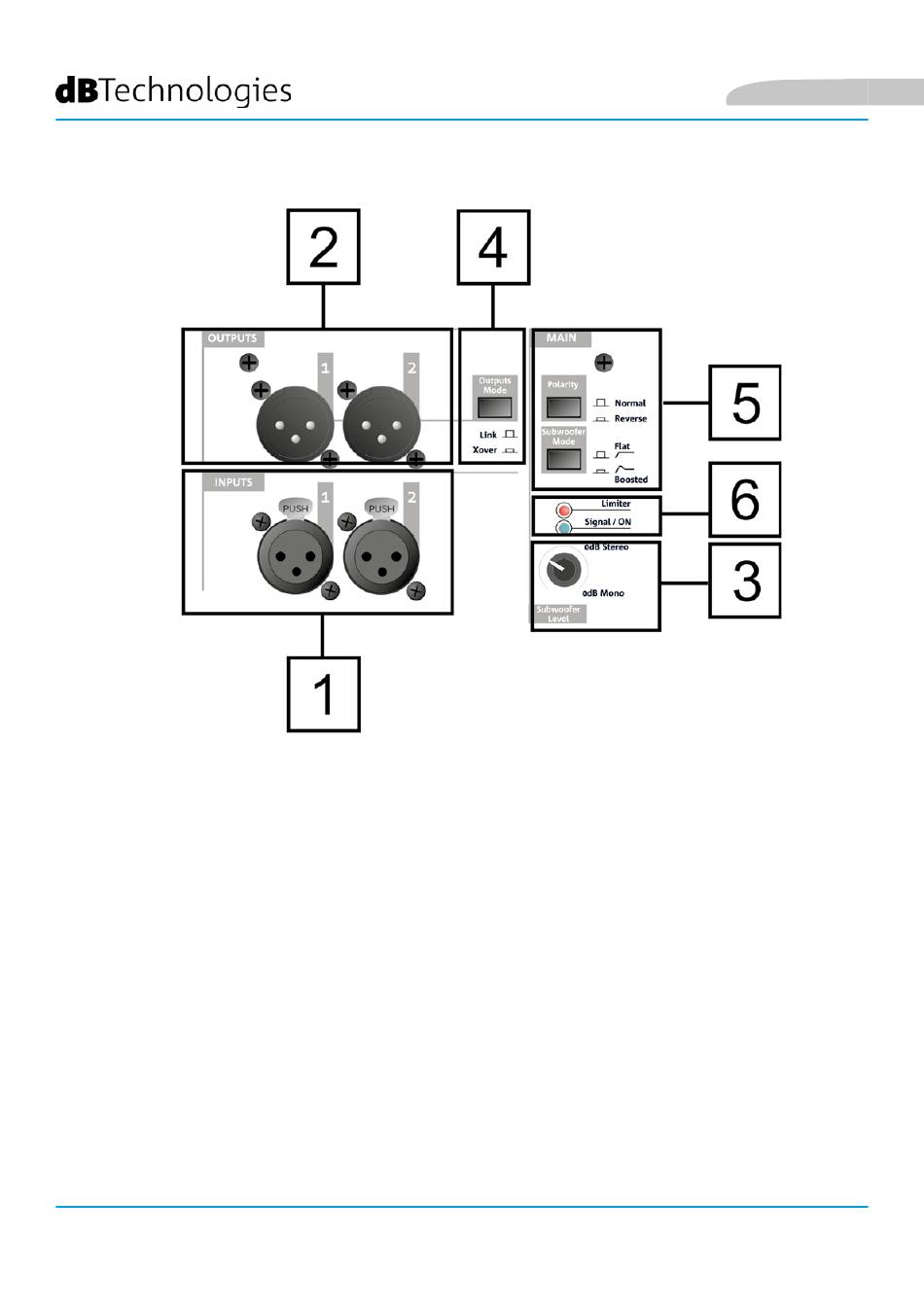

SECCIÓN DE ENTRADAS, SALIDAS Y CONTROL
1. ENTRADAS
Conectores de las entradas, de tipo XLR (balanceados). Se pueden utilizar para la conexión mono o estéreo.
Para los detalles de conexión, ver la sección CONEXIÓN DE LAS ENTRADAS Y TRANSMISIÓN AUDIO.
2. OUTPUTS
Conectores de las salidas, de tipo XLR (balanceados). Se pueden utilizar para la conexión mono o estéreo.
Para los detalles de conexión, ver la sección CONEXIÓN DE LAS ENTRADAS Y TRANSMISIÓN AUDIO.
3. Subwoofer Level
Rotary de regulación del nivel de audio de salida.
4. Outputs Mode
Selector que permite programar el tipo de señal de salida (Link/Xover). Actúa en la señal lanzada por los
conectores OUTPUTS [2].
5. Pulsadores Polarity y Subwoofer Mode
Pulsadores que permiten intervenir en la Polaridad (Normal o Reverse) y en el tipo de filtrado de la salida
(Flat, es decir sin ecualización, Boosted, es decir con mayor énfasis en las bajas frecuencias).
6. LED (Limiter, Signal/ON)
Led de señalización. El led Limiter se enciende en caso de que intervenga el circuito de protección interna,
Signal/ON detecta el encendido del subwoofer y la presencia de señal audio de entrada.
SUB 615 - SUB618
72
Español
Cód. 420120251 REV. 1.0
