Español
CONEXIÓN DE LAS ENTRADAS Y TRANSMISIÓN AUDIO
En base a la elección de configuración mono o estéreo, es necesario el uso de uno o dos cables (no
suministrados) de entrada y de transmisión. Los conectores deben ser de tipo XLR.

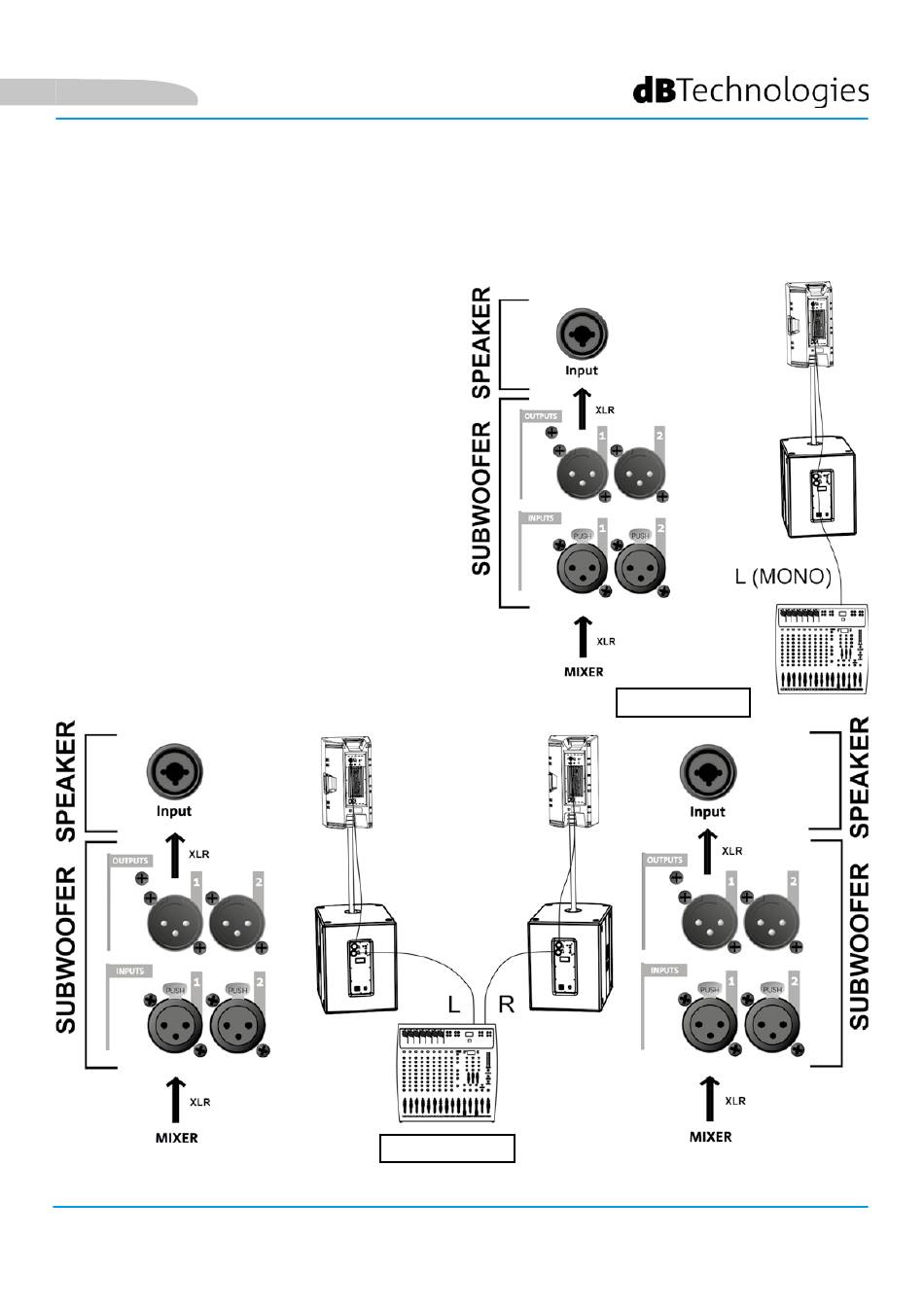

CASO A (conexión MONO) entre subwoofer y altavoces
(ejemplos indicados: figura 1, figura 2):
En caso de conexión MONO entre subwoofer y
altavoces:
1. Conectar la salida del mixer al conector de entrada
INPUTS 1 del subwoofer
2. Conectar el conector de salida OUTPUTS 1 del
subwoofer a la entrada del altavoz.
3. Seleccionar en cada altavoz el tipo de impedancia
de entrada en LINE.
4. Para cada canal de la configuración, posicionar
OUTPUTS MODE [4] del subwoofer en XOVER, para
transmitir al altavoz una señal con frecuencia de
crossover de 120 Hz.
SUB615 - SUB618
Figura 2
Figura 1
Cód. 420120251 REV. 1.0
75
