8. drehanTrieBe miT
inTegrierTer
nOTrücKsTellung
8.1. s icherheitsblock für
notstromvariante

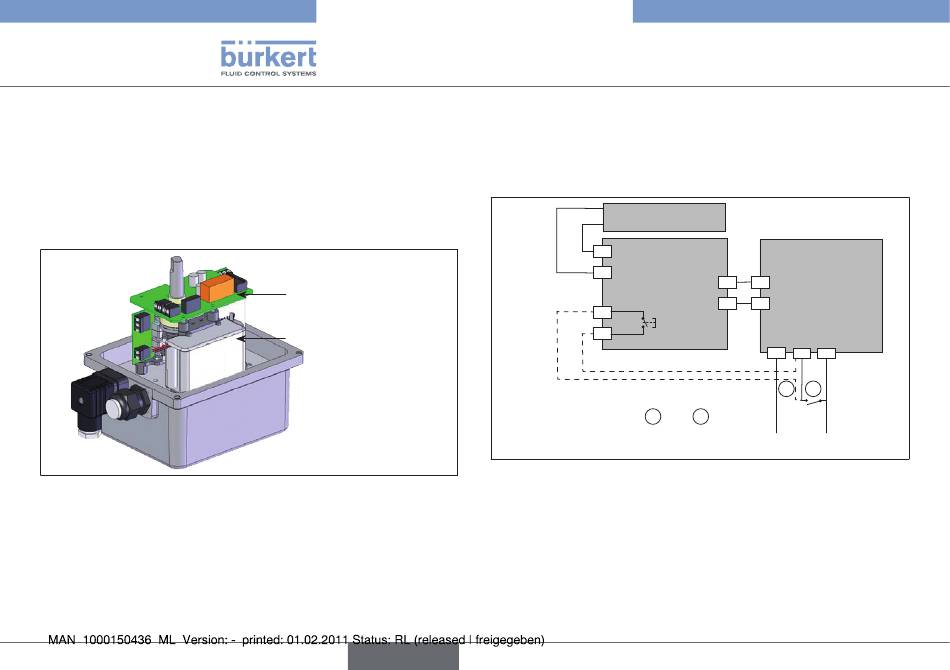

Bild 10: Sicherheitsblock für Notstromvariante
8.2. Technische daten
Spannung 18 V DC
Nennstrom 0,8 A
Max. Strom 2,4 A
Ladezeit 14 h max
42
Platine
Akku
deutsch
Typ 3003
Drehantriebe mit integrierter Notrückstellung
Rückmelderelais für Ladezustand
Zulässige Umgebungstemperatur
8.3.

anschluss-schema

E - 18 V DC Batterie Block
schwarz
Faden
F +
F +
Sicherheitsblock
rot Faden
E -
Rückmeldung des
Ladezustandes
65
66
Bei geladener Batterie ist der
Kontakt geschlossen.
A
Konfiguration ODER
Bild 11: Anschluss-Schema
Konfiguration a oder B
A-Standard Modus: Wird der Antrieb mit einer programmierbaren
Steuerung angesteuert, kann die Rückmeldung des Ladezustandes
darauf angeschlossen werden.
B-Modus - Erhöhte Sicherheit (bei Benutzung des Rückmeldungsrelais,
Klemmen 65 und 66): Der Antrieb betätigt die Armatur nur dann, wenn
der Sicherheitsblock geladen ist.
24 V DC - 1 A max
-10 °C bis +40 °C
Steuerungs- und
Stromversorgungskarte
17 17
18 18
1
2 3
B A Auf-Zu Modus
Auf
B
N Ph
- +
