Installation
Achtung!
Verwenden Sie zur Reinigung der Geräte keine aggressiven Reinigungsmittel wie Verdünner
oder Aceton.
7.2
Montieren
Zubehör
Zur Montage steht Ihnen das Befestigungssystem BT 56 zur Verfügung, das Sie separat bei
Leuze electronic bestellen können. Die Bestellnummer entnehmen Sie bitte Tabelle 6.1
"Zubehör/Bestellbezeichnungen" auf Seite 30.
Montage BCL 34
Sie können den BCL 34 prinzipiell auf zwei Arten befestigen:
• an den Schwalbenschwanz-Nuten unter Verwendung des entsprechenden Monta-
gezubehörs (siehe Bild 7.2)
• an den Befestigungsgewinden an der Geräte-Rückseite (Kapitel 5.3)

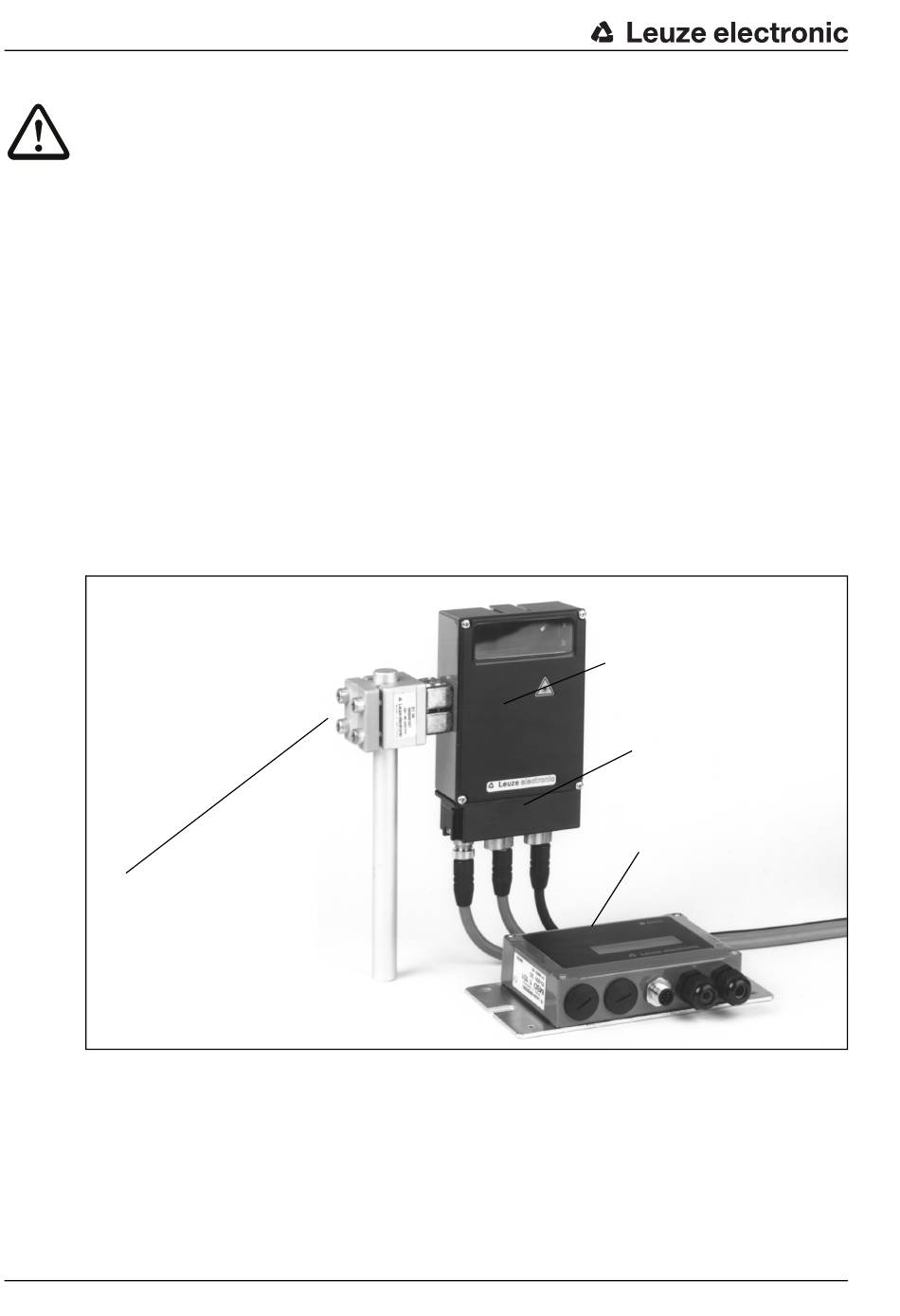

Befestigungsbeispiel BCL 34
Befestigungsteil
BT 56
Bild 7.2:
Befestigungsbeispiel BCL 34
Montage MSD 1 101
Sie können das modulare Service-Display durch die auf der Montageplatte befindlichen
Bohrungen individuell montieren (siehe Bild 6.1).
Verbinden Sie anschließend das MSD mit der zum BCL 34 gehörenden MS 34 105 über
das passende Kabel (siehe Kapitel 6.1.3).
34
BCL 34
BCL 34
Modulare Steckerhaube
MS 34 103 oder
MS 34 105
Modulares
Service-Display
MSD 1 101
Leuze electronic
