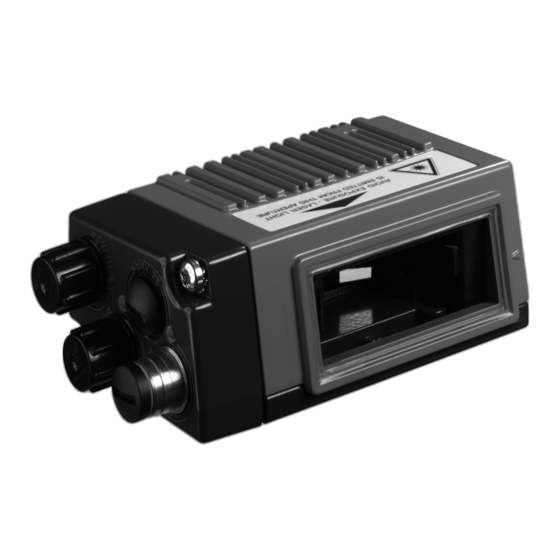

BCL300i und BCL301i
Barcodeleser
T E C H N I S C H E B E S C H R E I B U N G

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leuze electronic BCL300i

Inhaltszusammenfassung für Leuze electronic BCL300i

  • Seite 1 BCL300i und BCL301i Barcodeleser T E C H N I S C H E B E S C H R E I B U N G...

  • Seite 2: Vertrieb Und Service

    Leuze electronic GmbH + Co. KG Postfach 11 11, D-73277 Owen Tel. +49(0) 7021/ 573-0, Fax +49(0)7021/ 573-199 info@leuze.de • www.leuze.com Vertrieb und Service Deutschland Vertriebsregion Nord Vertriebsregion Süd Vertriebsregion Ost Tel. 07021/573-306 Tel. 07021/573-307 Tel. 035027/629-106 Fax 07021/9850950 Fax 07021/9850911...

  • Seite 3: Inhaltsverzeichnis

    Stand Alone Anbindung BCL 300 i .................. 35 Vernetzung - Leuze multiNet plus BCL 301 i ..............36 Leuze multiScan....................... 37 Heizung ..........................38 Externer Parameterspeicher ................... 38 4.10 autoReflAct ........................39 4.11 Referenzcodes ......................... 39 4.12 autoConfig ........................40 Leuze electronic BCL 300 \ BCL 301...
  • Seite 4 Ultra Low Density (L) - Optik: BCL 300 i \ BCL 301 i S/R1 L 100 (H) ..........63 5.5.12 Ultra Low Density (L) - Optik: BCL 300 i \ BCL 301 i OL 100 (H) ..........64 BCL 300 \ BCL 301 Leuze electronic...
  • Seite 5 BUS OUT beim BCL 301 i ......................94 Leuze multiNet plus ......................95 7.5.1 Verdrahtung multiNet plus ......................96 7.5.2 Der BCL 301 i als Netzwerk-Slave ....................97 Leitungslängen und Schirmung ..................97 Leuze electronic BCL 300 \ BCL 301...
  • Seite 6 Allgemeine ’Online’-Befehle .......................116 11.1.2 ’Online’-Befehle zur Systemsteuerung ..................123 11.1.3 ’Online’-Befehle zur Konfiguration der Schaltein-/ausgänge............124 11.1.4 ’Online’-Befehle für die Parametersatz-Operationen..............127 Diagnose und Fehlerbehebung ..............134 12.1 Allgemeine Fehlerursachen ..................134 12.2 Fehler Schnittstelle......................134 BCL 300 \ BCL 301 Leuze electronic...
  • Seite 7 Reparatur, Instandhaltung .................... 144 14.3 Abbauen, Verpacken, Entsorgen.................. 144 Anhang ......................145 15.1 Konformitätserklärungen ....................145 15.2 ASCII - Zeichensatz......................147 15.3 Barcode - Muster......................151 15.3.1 Modul 0,3 ........................... 151 15.3.2 Modul 0,5 ........................... 152 Leuze electronic BCL 300 \ BCL 301...
  • Seite 8 Lesefeldkurve "High Density" für Linienscanner ohne Umlenkspiegel............. 57 Bild 5.12: Lesefeldkurve "High Density" für Linienscanner mit Umlenkspiegel............57 Bild 5.13: Lesefeldkurve "High Density" für Schwenkspiegelscanner..............58 Bild 5.14: Seitliche Lesefeldkurve "High Density" für Schwenkspiegelscanner ............58 BCL 300 \ BCL 301 Leuze electronic...
  • Seite 9 Bild 8.2: BCL 300i \ BCL 301i - Display ....................... 100 Bild 9.1: Anschluss der SERVICE USB-Schnittstelle................... 102 Bild 9.2: Startseite des webConfig Tools ......................104 Bild 9.3: Modulübersicht im webConfig Tool ......................105 Leuze electronic BCL 300 \ BCL 301...
  • Seite 10 Schnittstellen-Anschlussleitungen für den BCL 300i \ BCL 301i ............142 Bild 15.1: Konformitätserklärung BCL 300i \ BCL 301i..................145 Bild 15.2: Konformitätserklärung Anschlusshauben / Anschlusseinheit..............146 Bild 15.3: Barcode Muster-Etiketten (Modul 0,3) ....................151 Bild 15.4: Barcode Muster-Etiketten (Modul 0,5) ....................152 BCL 300 \ BCL 301 Leuze electronic...

  • Seite 11: Allgemeines

    Normen und Richtlinien entwickelt und gefertigt. Hinweis! Die Konformitätserklärung der Geräte finden Sie im Anhang dieses Handbuchs auf Seite 145. Der Hersteller der Produkte, die Leuze electronic GmbH & Co KG in D-73277 Owen/Teck, besitzt ein zertifiziertes Qualitätssicherungssystem gemäß ISO 9001. Leuze electronic BCL 300...

  • Seite 12: Sicherheitshinweise

    Einsatzgebiete Die Barcodeleser der Baureihe BCL 300 sind insbesondere für folgende Einsatzgebiete konzipiert: • In der Lager- und Fördertechnik, insbesondere zur Objektidentifikation auf schnellau- fenden Förderstrecken • Palettenfördertechnik • Automobil-Bereich • Omnidirektionale Leseaufgaben BCL 300 \ BCL 301 Leuze electronic...

  • Seite 13: Sicherheitsbewusst Arbeiten

    Aussendung eines stationären Laserstrahls kommen, trennen Sie den fehler- haften Barcodeleser sofort von der Spannungsversorgung. VORSICHT: Wenn andere Justiereinrichtungen benutzt werden, oder wenn andere Verfahrensweisen als die hier beschriebenen ausgeführt werden, kann dies zu ge- fährlicher Strahlungsexposition führen! Leuze electronic BCL 300 \ BCL 301...
  • Seite 14 Umlenkspiegel und M12 Anschlusshaube MS 3xx BCL 300 \ BCL 301 Linienscanner und M12 Anschlusshaube MS 3xx Warnung Laseraustrittsöffnung Typenschild Bild 2.1: Anbringung der Aufkleber mit Warnhinweisen am BCL 300 \ BCL 301 BCL 300 \ BCL 301 Leuze electronic...

  • Seite 15: Schnellinbetriebnahme / Funktionsprinzip

    ±10° … 15° zur Senkrechten auf den Barcode trifft. • Die Lesedistanz im mittleren Bereich des Lesefeldes liegt. • Die Barcode-Etiketten gute Druckqualität und Kontrastverhältnisse besitzen. • Sie keine hochglänzenden Etiketten benutzen. • Keine direkte Sonneneinstrahlung vorliegt. Leuze electronic BCL 300 \ BCL 301...

  • Seite 16: Elektrischer Anschluss Bcl 300 I

    - Steckerhaube MS 300 mit M12-Steckverbindern Hinweis! Die Schirmanbindung erfolgt über das Gehäuse der M12 Steckverbinder. Hinweis! In der MS 300 befindet sich der integrierte Parameterspecher für den einfachen Austausch des BCL 300i. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 17: Klemmenhaube Mk 300 Mit Federkraftklemmen

    Durch das Einführen der Leitung in die Metallverschraubung wird automatisch der Schirm kontaktiert und durch das Zudrehen der Zugentlastung fixiert. Führen Sie dann die einzelnen Litzen nach Plan in die Klemmen ein, es sind keine Aderendhülsen erforderlich. Leuze electronic BCL 300 \ BCL 301...
  • Seite 18 Zum Verbinden der Funktionserde FE mit der Montagefläche (z. B. metallisches Anlagen- teil) verfügt das Gehäuse der MA 100 auf der linken Seite über eine Metalllasche. Eine Schirmklemme zur Schirmanbindung des KB 301-3000 befindet sich in der MA 100. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 19: Stand-Alone Betrieb Bcl

    Host-Schnittstelle des übergeordneten Systems an HOST/BUS IN angeschlossen. Achten Sie bitte auf die richtige Schnittstellen- wahl seitens des übergeordneten Systems. Die Standardeinstellung des BCL 300 für die Host-Schnittstelle ist RS 232. Leuze electronic BCL 300 \ BCL 301...

  • Seite 20: Elektrischer Anschluss Bcl 301 I

    Der Bus wird in der MS 301 durchgeschleift, d. h. es erfolgt keine Unterbrechung des Busses, wenn der BCL 301i von der MS 301 abgezogen wird. Die Terminierung des Busses an BUS OUT erfolgt über einen externen, aufgesetzten Ter- minierungswiderstand (siehe Kapitel 13.5 "Zubehör Abschlusswiderstand"). BCL 300 \ BCL 301 Leuze electronic...

  • Seite 21: Klemmenhaube Mk 301 Mit Federkraftklemmen

    Durch das Einführen der Leitung in die Metallverschraubung wird automatisch der Schirm kontaktiert und durch das Zudrehen der Zugentlastung fixiert. Führen Sie dann die einzelnen Litzen nach Plan in die Klemmen ein, es sind keine Aderendhülsen erforderlich. Leuze electronic BCL 300 \ BCL 301...
  • Seite 22 KB 301-3000 abgezogen wird. Die Terminierung des Busses erfolgt mittels Schiebeschalter T in der MA 100. Ist die Terminierung aktiviert (Schie- beschalter T in Stellung ON), so ist der nachfolgende Bus abgeklemmt. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 23: Netzwerk-Betrieb Bcl

    MA 100 und der MK 301 wird die Terminierung durch einen Schalter aktiviert. Die Adresse des Gerätes im multiNet wird jeweils über die dafür vorgesehenen Schiebe- und Drehschalter in der MA 100, MK 301 oder MS 301 vorgenommen. Leuze electronic BCL 300 \ BCL 301...

  • Seite 24: Gerätestart

    Aus - kurz rot - Ein No Read, Lesung nicht erfolgreich orange Dauerlicht Service Mode blinkt rot Warnung gesetzt rot Dauerlicht Error, Gerätefehler LED BUS blinkt grün Initialisierung grün Dauerlicht Bus-Betrieb ok blinkt rot Kommunikationsfehler rot Dauerlicht Busfehler BCL 300 \ BCL 301 Leuze electronic...

  • Seite 25: Multinet Betrieb Bcl

    USB Treiber für das WebConfig. Installieren sie diesen USB Treiber und folgen sie dabei bitte den Anweisungen. Danach können sie über ihren Internetbrowser die Verbindung zum BCL öffnen und die gewünschten Einstel- lungen oder Tests vornehmen. Leuze electronic BCL 300 \ BCL 301...

  • Seite 26: Barcode-Lesung

    Gleichzeitig wird die gelesene Information an das übergeordnete System (SPS/PC) weiter- geleitet. Kontrollieren Sie bitte dort die ankommenden Daten der Barcode-Information. Alternativ können Sie für die Leseaktivierung einen Schalteingang verwenden (Schaltsignal einer Lichtschranke oder 24VDC Schaltsignal). BCL 300 \ BCL 301 Leuze electronic...

  • Seite 27: Gerätebeschreibung

    Einsatz in der Förder- und Lagertechnik. Die in den unterschiedlichen Gerätevarianten integrierten Schnittstellen (RS 232, RS 485 und RS 422) und Feldbussysteme (PROFIBUS DP, PROFINET-IO und Ethernet) bieten eine optimale Anbindung zum übergeordneten Host-System. Leuze electronic BCL 300 \ BCL 301...

  • Seite 28: Kennzeichen Der Barcodeleser Der Baureihe Bcl 300 I

    Inbetriebnahme durch direkten Anschluss des jeweiligen Feldbusses und die gesamte Parametrierung erfolgt ohne zusätzliche Software. Zur Dekodierung von Barcodes stellen die Barcodeleser der Baureihe BCL 300 bewährten CRT-Decoder mit Codefragment Technologie zur Verfügung: BCL 300 \ BCL 301 Leuze electronic...
  • Seite 29 Funktionen belegt werden und steuern z. B. die Aktivierung des BCL 300 BCL 301 oder externe Geräte wie z. B. eine SPS an. System-, Warn- und Fehlermeldungen unterstützen bei der Einrichtung/Fehlersuche während der Inbetriebnahme und des Lesebetriebes. Leuze electronic BCL 300 \ BCL 301...

  • Seite 30: Geräteaufbau

    Display, LEDs Leitungshaube KB 301-3000 und Tasten mit Anschlussbox MA 100 Lesefenster Schwalbenschwanz- befestigung und 4 Befestigungs- Linienscanner mit Umlenkspiegel gewinde Bild 4.4: Geräteaufbau BCL 300 \ BCL 301 - Linienscanner mit Umlenkspiegel BCL 300 \ BCL 301 Leuze electronic...
  • Seite 31 Klemmenhaube MK 3xx Steckerhaube MS 3xx Leitungshaube KB 301-3000 mit Anschlussbox MA 100 Display, LEDs und Tasten Schwalbenschwanz- befestigung und 6 Befestigungs- Lesefenster gewinde Schwenkspiegelscanner Bild 4.5: Geräteaufbau BCL 300 \ BCL 301 - Schwenkspiegelscanner Leuze electronic BCL 300 \ BCL 301...
  • Seite 32 Klemmenraum mit führungen Adresseinstellung und Terminierung für MultiNet (nur MK 301) Serviceschnittstelle Anschlussseite mit USB Typ Mini-B Systemstecker für Anschluss an BCL 300 \ BCL 301 Bild 4.7: Geräteaufbau Steckerhaube MK 300/MK 301 BCL 300 \ BCL 301 Leuze electronic...
  • Seite 33 Einstecken in der MA 100 Bild 4.8: Geräteaufbau Leitungshaube KB 301/3000 Klemmenbox MA 100 Klemmenraum mit Adress- schaltern und Terminierung beidseitig Langloch zur Befestigung (links mit Erdungsschuh) Leitungsdurchführungen Bild 4.9: Geräteaufbau Klemmenbox MA 100 Leuze electronic BCL 300 \ BCL 301...

  • Seite 34: Lesetechniken

    • Wenn die Striche des Barcode längs zur Förderrichtung gedruckt sind ('Leiter-Anord- nung'). • Bei sehr kurzen Strichlängen des Barcodes. • Bei Verdrehung des Leitercodes aus der vertikalen Lage (Tilt-Winkel). • Bei großen Lesedistanzen. Bild 4.10: Ablenkprinzip für den Linienscanner BCL 300 \ BCL 301 Leuze electronic...

  • Seite 35: Linienscanner Mit Schwenkspiegel

    • Wenn die Striche des Barcode quer zur Förderrichtung gedruckt sind ('Gartenzaun- Anordnung'). • Bei Lesung im Stillstand. • Wenn ein großer Lesebereich (Lesefenster) abgedeckt werden muss. Bild 4.11: Ablenkprinzip für den Linienscanner mit Schwenkspiegelaufsatz Leuze electronic BCL 300 \ BCL 301...

  • Seite 36: Rasterscanner (Raster Line)

    Einsatzgebiete des Rasterscanners: Der Rasterscanner wird eingesetzt: • Wenn die Striche des Barcodes senkrecht zur Förderrichtung sind (Gartenzaun-Anordnung) • Bei geringem Höhenversatz des Barcodes • Bei stark glänzenden Barcodes Bild 4.12: Ablenkprinzip für den Rasterscanner BCL 300 \ BCL 301 Leuze electronic...

  • Seite 37: Stand Alone Anbindung Bcl 300 I

    Schaltein- und ausgänge stehen wahlweise die Steckerhaube MS 300, die Klemmenhaube MK 300 oder die Leitungshaube KB 301-3000 zusammen mit der Anschlussbox MA 100 zur Verfügung. BCL 300 KB 301-3000 MK 300 MS 300 MA 100 Bild 4.13: Stand Alone Anbindung BCL 300 Leuze electronic BCL 300 \ BCL 301...

  • Seite 38: Vernetzung - Leuze Multinet Plus Bcl 301 I

    Im Prinzip erfolgt die Vernetzung über eine Parallelschaltung der einzelnen RS 485-Schnitt- stellen der jeweiligen Barcode-Scanner. Für das Leuze multiNet plus sollte eine geschirmte Doppellitze mit verdrillten Adern verwendet werden. Damit ist eine Gesamtnetz- werklänge von bis zu 1200m möglich. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 39: Leuze Multiscan

    Als multiNet Master steht die MA 31 oder der BCL 500i zur Verfügung. Bild 4.15: Scanneranordnung bei der multiScan Funktion Hinweis! Die multiScan-Funktion an der RS 485-Schnittstelle ist zwischen mind. 2 und max. 32 Ge- räten möglich! Leuze electronic BCL 300 \ BCL 301...

  • Seite 40: Heizung

    Wird der BCL gegen ein neues Gerät getauscht, so übernimmt das neue Gerät die Einstel- lungen des alten BCL aus der Stecker- bzw. Klemmenhaube. Dies erspart das erneute Parametrieren des BCL im Austauschfall. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 41: Autoreflact

    Das Speichern der Referenzcodes ist möglich per Teach-In (über SWIO_1 oder SWIO_2), über das webConfig Tool oder über Online-Befehle. Der BCL 300 \ BCL 301 kann gelesene Barcodes mit einem und/oder beiden Referenz- codes vergleichen und abhängig vom Vergleichsergebnis anwenderkonfigurierbare Funkti- onen ausführen. Leuze electronic BCL 300 \ BCL 301...

  • Seite 42: Autoconfig

    Steuerung aus, genügt es, in das Lesefeld des BCL 300 \ BCL 301 ein Barcode-Etikett mit der gewünschten Codeart und Stellenanzahl einzubringen. Anschließend werden Barcodes mit gleicher Codeart und Stellenanzahl erkannt und deko- diert. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 43: Technische Daten

    Monochromes Grafikdisplay, 128 x 32 Pixel, mit Hintergrundbeleuchtung Tastatur (optional) 2 Tasten LED's 2 LED's für Power (PWR) und Busstatus (BUS) , zweifarbig (rot/grün) Tabelle 5.1: Technische Daten Linien-/Rasterscanner BCL 300 und BCL 301 ohne Heizung Leuze electronic BCL 300 \ BCL 301...
  • Seite 44 Bei UL-Applikationen ist die Benutzung ausschließlich in Class-2-Stromkreisen nach NEC (National Electric Code) zulässig. Die Barcodeleser BCL 300i \ BCL 301i sind in Schutzklasse III zur Versorgung durch PELV (Protective Extra Low Voltage) ausgelegt (Schutzkleinspannung mit sicherer Trennung). BCL 300 \ BCL 301 Leuze electronic...

  • Seite 45: Schwenkspiegelscanner

    2,5W Mechanische Daten Gewicht 350g (ohne Anschlusshaube) 44 x 103 x 96mm (ohne Anschlusshaube) Abmessungen (H x B x T) Tabelle 5.3: Technische Daten Umlenkspiegelscanner BCL 300 und BCL 301 ohne Heizung Leuze electronic BCL 300 \ BCL 301...

  • Seite 46: Heizungsvarianten Der Barcodeleser

    Luftstömung ausgesetzt ist. Um eine optimale Heizwirkung zu erzielen, sollte der 300i \ BCL 301i thermisch isoliert montiert werden. Elektrischer Anschluss Der erforderliche Aderquerschnitt der Anschlussleitung für die Spannungsversorgung muss mind. 0,75mm² betragen. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 47: Leistungsaufnahme

    -35°C … +40°C Lagertemperaturbereich -20°C … +70°C Tabelle 5.4: Technische Daten Linien-/Rasterscanner BCL 300 und BCL 301 mit Heizung 5.2.2 Schwenkspiegelscanner mit Heizung Technische Daten wie Linienscanner ohne Heizung, allerdings mit folgenden Abwei- chungen: Leuze electronic BCL 300 \ BCL 301...

  • Seite 48: Linienscanner / Rasterscanner Mit Umlenkspiegel Und Heizung

    Durchschleifen der Spannungsversorgung an mehrere Heizungsgeräte nicht zulässig. Standard-M12-vorkonfektioniertes Kabel nicht verwendbar (zu geringer Kabelquerschnitt) Umgebungsdaten Betriebstemperaturbereich -35°C … +40°C Lagertemperaturbereich -20°C … +70°C Tabelle 5.6: Technische Daten Umlenkspiegelscanner BCL 300 und BCL 301 mit Heizung BCL 300 \ BCL 301 Leuze electronic...

  • Seite 49: Maßzeichnungen

    \ BCL 301 mit MS 3xx / MK 3xx 5.3.2 Maßzeichnung Komplettansicht BCL 300 \ BCL 301 mit KB 301-3000 Leitungslänge: 3m Bild 5.2: Maßzeichnung Komplettansicht BCL 300 \ BCL 301 mit KB 301-3000 Leuze electronic BCL 300 \ BCL 301...

  • Seite 50: Maßzeichnung Linienscanner Mit / Ohne Heizung

    Technische Daten 5.3.3 Maßzeichnung Linienscanner mit / ohne Heizung Optische Achse Bild 5.3: Maßzeichnung Linienscanner BCL 300 \ BCL 301 S…102 BCL 300 \ BCL 301 Leuze electronic...

  • Seite 51: Maßzeichnung Umlenkspiegelscanner Mit / Ohne Heizung

    Technische Daten 5.3.4 Maßzeichnung Umlenkspiegelscanner mit / ohne Heizung Optische Achse Ablenkwinkel des Laserstrahls: ± 30° Bild 5.4: Maßzeichnung Scanner mit Umlenkspiegel BCL 300 \ BCL 301 S…100 Leuze electronic BCL 300 \ BCL 301...

  • Seite 52: Maßzeichnung Schwenkspiegelscanner Mit / Ohne Heizung

    Technische Daten 5.3.5 Maßzeichnung Schwenkspiegelscanner mit / ohne Heizung Optische Achse Schwenkwinkel des Laserstrahls: ± 20° Ablenkwinkel des Laserstrahls: ± 30° Bild 5.5: Maßzeichnung Scanner mit Schwenkspiegel BCL 300 \ BCL 301 O…100 BCL 300 \ BCL 301 Leuze electronic...

  • Seite 53: Maßzeichnung Steckerhaube Ms 3Xx / Klemmenhaube Mk 3Xx

    Zur Sicherstellung der Schutzart IP 65 müssen die Schrauben der An- schlusshaube zur Verbindung mit dem BCL mit einem Anzugsmoment von 1,4Nm angezogen werden. Bild 5.6: Maßzeichnung Steckerhaube MS 3xx / Klemmenhaube MK 3xx Leuze electronic BCL 300 \ BCL 301...

  • Seite 54: Maßzeichnung Leitungshaube Kb 301-3000

    Leitungslänge: 3m Achtung! Zur Sicherstellung der Schutzart IP 65 müssen die Schrauben der An- schlusshaube zur Verbindung mit dem BCL mit einem Anzugsmoment von 1,4Nm angezogen werden. Bild 5.7: Maßzeichnung Leitungshaube KB 301-3000 BCL 300 \ BCL 301 Leuze electronic...

  • Seite 55: Maßzeichnung Klemmenbox Ma 100

    Schalter S2, Terminierung ON/OFF Schalter S1, Adresseinstellung multiNET Jumper JP8, Adressbereich 0 … 15 / 16 … 31 Anschluss BCL Schirmanschluss Klemmleiste zum elektrischen Anschluss Kontaktfläche für FE Bild 5.8: Maßzeichnung Klemmenbox MA 100 Leuze electronic BCL 300 \ BCL 301...

  • Seite 56: Lesefeldkurven / Optische Daten

    Abmessungen ab. Dabei ist vor allem das Modul eines Barcodes für die Größe des Lesefeldes entscheidend. Hinweis! Als Faustregel gilt: Je kleiner das Modul des Barcodes, desto geringer die maximale Lese- entfernung und Lesefeldbreite. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 57: Rasterscanner

    Raster-Variante verfügbar. Der BCL 300 als Raster- scanner projiziert 8 Scanlinien, die in Abhängigkeit des Leseabstandes von der Rasteröff- nung variieren. Entfernung [mm] ab Nullposition Frontscanner Umlenkspiegelscanner Tabelle 5.7: Rasterlinienabdeckung in Abhängigkeit der Entfernung Leuze electronic BCL 300 \ BCL 301...

  • Seite 58: Lesefeldkurven

    Umlenkspiegelscanner Schwenkspiegelscanner BCL 3xxi S/R1…100… BCL 3xxi O…100… Bild 5.10: Nullposition des Leseabstands Lesebedingungen für die Lesefeldkurven 2/5 Interleaved Barcodetype 1:2,5 Ratio Klasse A ANSI Spezifikation > 75% Leserate Tabelle 5.8: Lesebedingungen BCL 300 \ BCL 301 Leuze electronic...

  • Seite 59: High Density (N) - Optik: Bcl 300 I \ Bcl 301 I S/R1 N 102 (H)

    S/R1 N 100 m = 0,127 m = 0,15 m = 0,2 -100 Leseabstand [mm] Bild 5.12: Lesefeldkurve "High Density" für Linienscanner mit Umlenkspiegel Die Lesefeldkurve gilt für die in Tabelle 5.8 genannten Lesebedingungen. Leuze electronic BCL 300 \ BCL 301...

  • Seite 60: High Density (N) - Optik: Bcl 300 I \ Bcl 301 I On 100 (H)

    O N 100 m = 0,127 m = 0,15 m = 0,2 -100 Leseabstand [mm] Bild 5.14: Seitliche Lesefeldkurve "High Density" für Schwenkspiegelscanner Die Lesefeldkurven gelten für die in Tabelle 5.8 genannten Lesebedingungen. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 61: Medium Density (M) - Optik: Bcl 300 I \ Bcl 301 I S/R1 M 102 (H)

    S/R1 M 100 m = 0,2 m = 0,3 m = 0,5 -100 -150 Leseabstand [mm] Bild 5.16: Lesefeldkurve "Medium Density" für Linienscanner mit Umlenkspiegel Die Lesefeldkurven gelten für die in Tabelle 5.8 genannten Lesebedingungen. Leuze electronic BCL 300 \ BCL 301...

  • Seite 62: Medium Density (M) - Optik: Bcl 300 I \ Bcl 301 I Om 100 (H)

    O M 100 m = 0,2 m = 0,3 m = 0,5 -100 -125 -150 Leseabstand [mm] Bild 5.18: Seitliche Lesefeldkurve "Medium Density" für Schwenkspiegelscanner Die Lesefeldkurven gelten für die in Tabelle 5.8 genannten Lesebedingungen. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 63: Low Density (F) - Optik: Bcl 300 I \ Bcl 301 I S/R1 F 102 (H)

    = 0,3 m = 0,35 m = 0,5 -100 -150 -200 Leseabstand [mm] Bild 5.20: Lesefeldkurve "Low Density" für Linienscanner mit Umlenkspiegel Die Lesefeldkurven gelten für die in Tabelle 5.8 genannten Lesebedingungen. Leuze electronic BCL 300 \ BCL 301...

  • Seite 64: Low Density (F) - Optik: Bcl 300 I \ Bcl 301 I Of 100 (H)

    O F 100 m = 0,3 m = 0,35 m = 0,5 -100 -150 -200 Leseabstand [mm] Bild 5.22: Seitliche Lesefeldkurve "Low Density" für Schwenkspiegelscanner Die Lesefeldkurven gelten für die in Tabelle 5.8 genannten Lesebedingungen. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 65: Ultra Low Density (L) - Optik: Bcl 300 I \ Bcl 301 I S/R1 L 102 (H)

    = 0,5 m = 0,8 -100 -150 -200 -250 -300 Leseabstand [mm] Bild 5.24: Lesefeldkurve "Ultra Low Density" für Linienscanner mit Umlenkspiegel Die Lesefeldkurven gelten für die in Tabelle 5.8 genannten Lesebedingungen. Leuze electronic BCL 300 \ BCL 301...

  • Seite 66: Ultra Low Density (L) - Optik: Bcl 300 I \ Bcl 301 I Ol 100 (H)

    = 0,35 m = 0,5 m = 0,8 -100 -150 -200 -250 -300 Leseabstand [mm] Bild 5.26: Seitliche Lesefeldkurve "Ultra Low Density" für Schwenkspiegelscanner Die Lesefeldkurven gelten für die in Tabelle 5.8 genannten Lesebedingungen. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 67: Installation Und Montage

    Bewahren Sie die Originalverpackung für den Fall einer späteren Einlagerung oder Ver- schickung auf. Hinweis! Alle BCL 300i \ BCL 301i werden anschlussseitig mit einer Schutzabdeckung geliefert, die vor dem Aufstecken einer Anschlusshaube entfernt werden muss. Leuze electronic BCL 300 \ BCL 301...

  • Seite 68: Montage Des Bcl 300 I \ Bcl 301 I

    Installation und Montage Bei auftretenden Fragen wenden Sie sich bitte an Ihren Lieferanten bzw. das für Sie zustän- dige Leuze electronic Vertriebsbüro. Beachten Sie bei der Entsorgung von Verpackungsmaterial die örtlich geltenden Vor- schriften. Montage des BCL 300 \ BCL 301...

  • Seite 69: Befestigungsteil Bt 56

    \ BCL 301 Klemmprofil zur Befestigung an runden oder ovalen Rohren Ø 16 … 20mm alle Maße in mm A Stangenhalter um 360° drehbar B Rundstangen Ø 16 … 20mm Bild 6.3: Befestigungsteil BT 56 Leuze electronic BCL 300 \ BCL 301...
  • Seite 70 Installation und Montage Bild 6.4: Befestigungsbeispiel BCL 300 \ BCL 301 mit BT 56 BCL 300 \ BCL 301 Leuze electronic...

  • Seite 71: Befestigungsteil Bt 59

    Scanner reflektiert wird. Beachten Sie dazu die Hinweise in Kapitel 6.3! Die zulässigen Minimal- und Maximalabstände zwischen BCL 300i \ BCL 301i und zu lesen- den Etiketten entnehmen Sie bitte dem Kapitel 5.4. Leuze electronic BCL 300 \ BCL 301...

  • Seite 72: Geräteanordnung

    ±10° … 15° zur Senkrechten auf den Barcode trifft. • Die Lesedistanz im mittleren Bereich des Lesefeldes liegt. • Die Barcode-Etiketten gute Druckqualität und Kontrastverhältnisse besitzen. • Sie keine hochglänzenden Etiketten benutzen. • Keine direkte Sonneneinstrahlung vorliegt. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 73: Totalreflexion Vermeiden - Linienscanner

    BCL 300 \ BCL 301 parallel (Gehäuserückwand) zum Barcode angebaut werden kann. Der BCL 300 \ BCL 301 mit Umlenkspiegel sollte parallel Barcode zum Barcode montiert werden. Nullposition Bild 6.7: Totalreflexion – Linienscanner Leuze electronic BCL 300 \ BCL 301...

  • Seite 74: Totalreflexion Vermeiden - Schwenkspiegelscanner

    Kartonagen oder Rückstände von Verpackungsmaterial. • Geringstmögliche Gefährdung des BCL 300i \ BCL 301i durch mechanische Zusam- menstöße oder sich verklemmende Teile. • Möglichen Fremdlichteinfluss (kein direktes bzw. über den Barcode reflektiertes Son- nenlicht). BCL 300 \ BCL 301 Leuze electronic...

  • Seite 75: Geräte Mit Integrierter Heizung

    (Bild 6.9). β α γ γ Bild 6.9: Lesewinkel beim Linienscanner α Azimuthwinkel (Tilt) β Neigungswinkel (Pitch) γ Drehwinkel (Skew) γ Um Totalreflexion zu vermeiden sollte der Drehwinkel (Skew) größer als 10° sein Leuze electronic BCL 300 \ BCL 301...

  • Seite 76: Reinigen

    Tuch. Entfernen Sie alle Verpackungsreste, wie z.B. Kartonfasern oder Styropor- kugeln. Vermeiden Sie dabei Fingerabdrücke auf der Frontscheibe des BCL 300i BCL 301i. Achtung! Verwenden Sie zur Reinigung der Geräte keine aggressiven Reinigungsmittel wie Verdün- ner oder Aceton. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 77: Elektrischer Anschluss

    Kunststoff-Schutzkappe versehen. Weiteres Anschlusszubehör finden Sie im Kapitel 13. Achtung! Der BCL 300i hat erst zusammen mit der verschraubten Anschlusshaube die Schutzart IP 65. Mindestanzugsmoment der Gehäuseverbindungsschrauben der Anschlusshaube 1,4Nm! Leuze electronic BCL 300 \ BCL 301...

  • Seite 78: Lage Der Elektrischen Anschlüsse

    Elektrischer Anschluss Lage der elektrischen Anschlüsse Schwenkspiegelscanner oder Linienscanner mit Umlenkspiegel oder Linienscanner KB 301-3000 MK 300 MS 300 Leitung Klemmen M12-Steckverbinder MA 100 Klemmenbox Bild 7.1: Lage der elektrischen Anschlüsse BCL 300 \ BCL 301 Leuze electronic...

  • Seite 79: Sicherheitshinweise Zum Elektrischen Anschluss

    Die Schutzart IP 65 wird nur mit verschraubten Steckverbindern bzw. mit verschraubten Lei- tungsdurchführungen und installierten Abdeckkappen erreicht! Achtung! Zur Sicherstellung der Schutzart IP 65 müssen die Schrauben der Anschlusshaube zur Ver- bindung mit dem BCL mit einem Anzugsmoment von 1,4Nm angezogen werden. Leuze electronic BCL 300 \ BCL 301...

  • Seite 80: Elektrischer Anschluss Bcl 300 I

    Hinweis! In der MS 300 befindet sich der integrierte Parameterspecher für den einfachen Austausch des BCL 300i. Hinweis! Maßzeichnung siehe Kapitel 5.3.6 "Maßzeichnung Steckerhaube MS 3xx / Klemmenhaube MK 3xx" auf Seite 51. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 81: Klemmenhaube Mk 300 Mit Federkraftklemmen

    Entfernen sie den Mantel der Anschlussleitung auf einer Länge von ca. 78mm. Das Schirm- geflecht muss 15mm frei zugänglich sein. ≈ 15 mm ≈ 55 mm ≈ 8 mm Bild 7.4: Leitungskonfektionierung für Klemmenhaube MK 300 Leuze electronic BCL 300 \ BCL 301...
  • Seite 82 Zudrehen der Zugentlastung fixiert. Führen Sie dann die einzelnen Litzen nach Plan in die Klemmen ein, es sind keine Aderendhülsen erforderlich. Hinweis! Maßzeichnung siehe Kapitel 5.3.6 "Maßzeichnung Steckerhaube MS 3xx / Klemmenhaube MK 3xx" auf Seite 52. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 83: Klemmenbox Ma 100 Und Zugehörige Leitungshaube Kb 301-3000

    Gehäuse der MA 100 auf der linken Seite über eine Metalllasche. Eine Schirmklemme zur Schirmanbindung des KB 301-3000 befindet sich in der MA 100. Hinweis! Maßzeichnung siehe Kapitel 5.3.8 "Maßzeichnung Klemmenbox MA 100" auf Seite 53. Leuze electronic BCL 300 \ BCL 301...

  • Seite 84: Leitungshaube Kb 301-3000

    Host-Schnittstelle des übergeordneten Systems an HOST/BUS IN angeschlossen. Achten Sie bitte auf die richtige Schnittstellen- wahl seitens des übergeordneten Systems. Die Standardeinstellung des BCL 300 für die Host-Schnittstelle ist RS 232. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 85: Elektrischer Anschluss Bcl 301 I

    - Steckerhaube MS 301 mit M12-Steckverbindern Hinweis! Die Schirmanbindung erfolgt über das Gehäuse der M12 Steckverbinder. Hinweis! In der MS 301 befindet sich der integrierte Parameterspecher für den einfachen Austausch des BCL 301i. Leuze electronic BCL 300 \ BCL 301...

  • Seite 86: Klemmenhaube Mk 301 Mit Federkraftklemmen

    0 … 15 USB-Buchse Mini-B (hinter Schutzkappe) Bild 7.8: BCL 301 - Klemmenhaube MK 301 mit Federkraftklemmen Hinweis! In der MK 301 befindet sich der integrierte Parameterspecher für den einfachen Austausch des BCL 301i. BCL 300 \ BCL 301 Leuze electronic...
  • Seite 87 Zudrehen der Zugentlastung fixiert. Führen Sie dann die einzelnen Litzen nach Plan in die Klemmen ein, es sind keine Aderendhülsen erforderlich. Hinweis! Maßzeichnung siehe Kapitel 5.3.6 "Maßzeichnung Steckerhaube MS 3xx / Klemmenhaube MK 3xx" auf Seite 52. Leuze electronic BCL 300 \ BCL 301...

  • Seite 88: Klemmenbox Ma 100 Und Zugehörige Leitungshaube Kb 301-3000

    Zum Verbinden der Funktionserde FE mit der Montagefläche (z. B. metallisches Anlagen- teil) verfügt das Gehäuse der MA 100 auf der linken Seite über eine Metalllasche. Eine Schirmklemme zur Schirmanbindung des KB 301-3000 befindet sich in der MA 100. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 89: Netzwerk-Betrieb Bcl 301 I Im Leuze Multinet Plus

    "Zubehör Abschlusswiderstand"), in der MA 100 und der MK 301 wird die Terminierung durch einen Schalter aktiviert. Die Adresse des Gerätes im multiNet wird jeweils über die dafür vorgesehenen Schiebe- und Drehschalter in der MA 100, MK 301 oder MS 301 vorgenommen. Leuze electronic BCL 300 \ BCL 301...

  • Seite 90: Die Anschlüsse Im Detail

    Anschluss der Funktionserde FE Achten Sie auf den korrekten Anschluss der Funktionserde (FE). Nur bei ordnungsge- mäß angeschlossener Funktionserde ist der störungsfreie Betrieb gewährleistet. Alle elektrischen Störeinflüsse (EMV-Einkopplungen) werden über den Funktionserdean- schluss abgeleitet. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 91: Funktion Als Schalteingang

    Liegt z.B. der invertierte Sensorausgang auf Pin 2 und gleichzeitig ist der Pin 2 des Barcodelesers als Ausgang parametriert (und nicht als Eingang), kommt es zu einem Fehl- verhalten des Schaltausganges. Achtung! Der maximale Eingangsstrom darf 8mA nicht übersteigen! Leuze electronic BCL 300 \ BCL 301...

  • Seite 92: Funktion Als Schaltausgang

    Eine Leitungslänge von 3m darf nicht überschritten werden. Verwenden Sie das Leuze-spezifische USB Service Kabel (siehe Kapitel 13 "Typenü- bersicht und Zubehör") für den Anschluss und die Parametrierung mittels eines Service- PCs. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 93: Host / Bus In Beim Bcl 300 I

    RXD Signal (RS 232) / RX- (RS 422) RXD/RX- gelb FE über FE über Ver- Funktionserde (Gehäuse) Gewinde schraubung Federkraftklemmen Tabelle 7.3: Anschlussbelegung HOST / BUS IN BCL 300 am KB 301-3000 Leuze electronic BCL 300 \ BCL 301...

  • Seite 94: Rs232-Schnittstelle

    - Anschlussbelegung HOST / BUS IN als RS 422 Hinweis zum Anschluss der RS 422-Schnittstelle! Achten Sie auf ausreichende Schirmung. Die gesamte Verbindungsleitung muss geschirmt und geerdet sein. Die Adern Rx+/Rx- und Tx+/Tx- müssen paarig verseilt (Twisted Pair) sein. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 95: Host / Bus In Beim Bcl 301 I

    GND485 (B-kodiert) MK 301 RS 485 A - Signalleitung RS485 A Funktionserde / Schirm FE über FE über Ver- Funktionserde (Gehäuse) Gewinde schraubung Federkraftklemmen Tabelle 7.4: Anschlussbelegung HOST / BUS IN BCL 301 Leuze electronic BCL 300 \ BCL 301...

  • Seite 96: Bus Out Beim Bcl 301 I

    Zubehör") auf der BUS OUT-Buchse oder über die Aktivierung der Terminierung mittels Schiebeschalter in der MK 301 bzw. der MA 100 terminiert werden. Hinweis! Der Busanfang am Bus-Master (MA 31 oder BCL 500i) ist automatisch terminiert. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 97: Leuze Multinet Plus

    (alternativ RS 232 oder RS 422) an eine übergeordnete SPS-Steuerung oder einen Rechner, d.h. er "sammelt" die Scannerdaten im Netzwerk und überträgt sie auf einer Schnittstelle an den Host-Rechner. Dies reduziert Schnittstellenkosten (CPs) und den Programmieraufwand für die Software. Leuze electronic BCL 300 \ BCL 301...

  • Seite 98: Verdrahtung Multinet Plus

    Slave 1 Slave 2 Slave 3 Slave n Bild 7.6: System-Topologie Leuze multiNet plus Hinweis! Verwenden Sie die empfohlenen Stecker / Buchsen oder die vorkonfektionierten Leitungen und Abschlusswiderstände (siehe Kapitel 13 "Typenübersicht und Zubehör"). BCL 300 \ BCL 301 Leuze electronic...

  • Seite 99: Der Bcl 301 I Als Netzwerk-Slave

    Netzwerk vom zwingend erforderlich geschirmt RS 485 1200m ersten BCL bis RS 485-Adern paarig verseilt zum letzten BCL nicht erforderlich BCL – Netzteil nicht erforderlich Schalteingang nicht erforderlich Schaltausgang Tabelle 7.6: Leitungslängen und Schirmung Leuze electronic BCL 300 \ BCL 301...

  • Seite 100: Anzeigeelemente Und Display

    - Selbsttest läuft - Initialisierung läuft grün Dauerlicht Gerät ok - Barcode-Lesung möglich - Selbsttest erfolgreich beendet - Geräteüberwachung aktiv grün kurz Aus - Ein Good Read, Lesung erfolgreich - Barcode(s) erfolgreich gelesen BCL 300 \ BCL 301 Leuze electronic...
  • Seite 101 (BCL 301 Slave) blinkt rot Kommunikationsfehler - Netzwerk Fehler nach der Initialisierung durch den Master (BCL 301 Slave) rot Dauerlicht Netzwerkfehler - Slave kann keine Daten mehr zum Master senden (BCL 301 Slave). Leuze electronic BCL 300 \ BCL 301...

  • Seite 102: Display Bcl 300 I \ Bcl 301 I

    • BCL Address = Busadresse des BCL 301 = Ausrichtmodus • Adjustmode • Version = Software- und Hardwareversion Nach Spannung aus/an wird immer Reading Result angezeigt. Das Display wird über die beiden Bedientasten gesteuert: BCL 300 \ BCL 301 Leuze electronic...
  • Seite 103 • 1. Zeile: Displayfunktion Ausrichtmodus • 2. Zeile: Dekodierqualität in Prozent, z. B. 73 % Version • 1. Zeile: Displayfunktion Version SW: xxxxx HW: xxx • 2. Zeile: Software- und Hardwareversion des Geräts Leuze electronic BCL 300 \ BCL 301...

  • Seite 104: Leuze Webconfig Tool

    Der Anschluss an die SERVICE USB-Schnittstelle des BCL 300 \ BCL 301 erfolgt über die PC-seitige USB-Schnittstelle mittels einer Standard-USB-Leitung, mit 1 Stecker Typ A und einem Stecker Typ Mini-B. Mini-B Bild 9.1: Anschluss der SERVICE USB-Schnittstelle BCL 300 \ BCL 301 Leuze electronic...

  • Seite 105: Installation Der Benötigten Software

    Auf dem Desktop erscheint nach erfolgreicher Installation des USB-Treibers automatisch ein Icon mit dem Namen Leuze Web Config. Hinweis! Sollte die Installation fehlgeschlagen sein, wenden Sie sich an Ihren Netzwerk-Administra- tor: Unter Umständen müssen die Einstellungen der verwendeten Firewall angepasst wer- den. Leuze electronic BCL 300 \ BCL 301...

  • Seite 106: Starten Des Webconfig Tools

    Die Darstellung der einzelnen Parameter erfolgt – soweit sinnvoll – in einer grafisch aufbe- reiteten Form, um so die Bedeutung der oft recht abstrakt wirkenden Parameter zu veran- schaulichen. Somit steht eine sehr komfortable und nutzungsorientierte Bedienoberfläche zur Verfügung! BCL 300 \ BCL 301 Leuze electronic...

  • Seite 107: Kurzbeschreibung Des Webconfig Tools

    Die Oberfläche des webConfig Tools ist weitgehend selbsterklärend. 9.4.1 Modulübersicht im Konfigurationsmenü Die einstellbaren Parameter des BCL 300 \ BCL 301 sind im Konfigurationsmenü in Modulen zusammengefasst. Bild 9.3: Modulübersicht im webConfig Tool Leuze electronic BCL 300 \ BCL 301...
  • Seite 108 Bei der Inbetriebnahme des BCL 300 \ BCL 301 empfiehlt es sich die einzelnen Module in obiger Reihenfolge zu konfigurieren. Nähere Informationen zur Inbetriebnahme finden Sie im Kapitel "Inbetriebnahme und Konfiguration" auf Seite 107. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 109: Inbetriebnahme Und Konfiguration

    Tool. Sie müssen zum Einsatz des webConfig Tools eine USB-Verbindung zwischen BCL 300 \ BCL 301 und einem PC/Notebook herstellen. Hinweis! Hinweise zur Nutzung des webConfig Tools finden Sie in Kapitel 9 "Leuze webConfig Tool" auf Seite 102 Leuze electronic BCL 300 \ BCL 301...

  • Seite 110: Bcl 300 I

    • Code GS1 Data Bar OMNIDIRECTIONAL • Code GS1 Data Bar LIMITED • Code GS1 Data Bar EXPANDED Abweichungen zu diesen Einstellungen müssen über das webConfig Tool eingestellt werden. Siehe "Leuze webConfig Tool" auf Seite 102. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 111: Bcl 301 I - Multinet Plus Slave

    Siehe "Leuze webConfig Tool" auf Seite 102. Hinweis! Zulässige Werte für die Netzwerk Adresse im Leuze multiNet plus sind 1 … 31. Achten Sie darauf, dass Sie jedem multiNet plus Teilnehmer eine unterschiedliche Adresse zuweisen. Leuze electronic BCL 300 \ BCL 301...

  • Seite 112: Weitere Einstellungen Für Den Bcl 300 I Und Den Bcl 301 I

    Prüfziffernübertragung bei der Ausgabe des Leseergebnisses. Hier wird unterschieden zwischen Standard (entspricht dem für die gewählte Codeart/ Symbologie gewählten Standard) und nicht Standard. Definieren Sie mindestens einen Codetyp mit den gewünschten Einstellungen. • Im webConfig: Konfiguration -> Decoder BCL 300 \ BCL 301 Leuze electronic...

  • Seite 113: Datenbearbeitung Mit Dem Webconfig Tool

    • Sortierung und Formatierung der ausgegebenen Daten im Untermenü Ausgabe: • Einstellung von bis zu 3 verschiedenen Sortierkriterien. Sortierung nach physika- lischen Daten und Inhalt der gelesenen Barcodes. • Formatierung der Datenausgabe für den HOST. • Formatierung der Datenausgabe für das Display. Leuze electronic BCL 300 \ BCL 301...

  • Seite 114: Steuerung Der Dekodierung

    • Die Dekodierung automatisch (verzögert) aktivieren • Die Dekodierung nach einer maximalen Lesetordauer stoppen • Die Dekodierung über den Vollständigkeitsmodus stoppen, wenn: • die maximale Anzahl zu dekodierender Barcodes dekodiert wurde • ein positiver Referenzcodevergleich stattgefunden hat. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 115: Steuerung Der Schaltausgänge

    Konfigurieren Sie die angeschlossenen Schaltausgänge entsprechend Ihren Anforde- rungen, stellen Sie dabei als erstes den I/O Modus auf Ausgang und konfigurieren Sie anschließend das Schaltverhalten: • Im webConfig: Konfiguration -> Gerät -> Schaltein-/ausgänge Leuze electronic BCL 300 \ BCL 301...

  • Seite 116: Übertragen Von Konfigurationsdaten

    \ BCL 301i wieder in Betrieb (Spannungsversorgung wieder anlegen). Die Konfiguration wird jetzt aus dem externen Parameterspeicher der Anschlusshaube übernommen und der BCL 300i \ BCL 301i ist sofort ohne weitere Konfiguration einsatz- fähig. BCL 300 \ BCL 301 Leuze electronic...

  • Seite 117: Online Befehle

    Die meisten "Online"-Befehle werden vom BCL 300 \ BCL 301 quittiert, bzw. angeforderte Daten zurückgesendet. Bei den Befehlen, die nicht quittiert werden, kann die Befehlausfüh- rung direkt am Gerät beobachet oder kontrolliert werden. Leuze electronic BCL 300 \ BCL 301...

  • Seite 118: Allgemeine 'Online'-Befehle

    Sie Schnittstellen-Anschlüsse, -Protokoll und Service-Schalter kontrollieren. Software-Reset Befehl ’H’ Führt einen Software-Reset durch. Das Gerät wird neu gestartet und Beschreibung initialisiert und verhält sich wie nach dem Einschalten der Versorgungs- spannung. Parameter kein Quittung ’S’ (Startzeichen) BCL 300 \ BCL 301 Leuze electronic...

  • Seite 119: Codeerkennung

    ’13’ GS1 DataBar OMNIDIRECTIONAL ’14’ GS1 DataBar LIMITED ’15’ GS1 DataBar EXPANDED Stellenanzahl des erkannten Codes Inhalt des dekodierten Etiketts. Hier steht ein ↑, wenn das Eti- zzzzzz: kett nicht richtig erkannt wurde. Leuze electronic BCL 300 \ BCL 301...
  • Seite 120 ’11’ Codabar ’12’ Code 93 ’13’ GS1 DataBar OMNIDIRECTIONAL ’14’ GS1 DataBar LIMITED ’15’ GS1 DataBar EXPANDED Inhalt des dekodierten Etiketts. Hier steht ein ↑, wenn das zzzzzz: Etikett nicht richtig erkannt wurde. BCL 300 \ BCL 301 Leuze electronic...
  • Seite 121 Zeiten wurden dabei so abgestuft, dass sie mit dem Auge zu unterschei- den sind. ’+’: Startet den Justagemodus. Parameter ’-’: Beendet den Justagemodus. ’yyy_zzzzzz’ yyy: Lesequalität in %. Eine hohe Prozessverfügbarkeit ist bei Quittung Lesequalitäten > 75% sichergestellt. zzzzzz: Barcode-Information. Leuze electronic BCL 300 \ BCL 301...

  • Seite 122: Referenzcode Manuell Definieren

    ’Rx’-Befehl Quittung ’1’ ungültiger Befehl ’2’ nicht genügend Speicherplatz für Referenzcode ’3’ Referenzcode wurde nicht gespeichert ’4’ Referenzcode ungültig Eingabe = ’RS130678654331’ (Code 1 (1), nur RAM (3), UPC (06), Beispiel Codeinformation) BCL 300 \ BCL 301 Leuze electronic...
  • Seite 123 Setup eingestellt wurden. Schalten Sie nach jeder Lesung über einen ’RTy’ Befehl die Funktion wieder explizit aus, da sonst die Ausführung anderer Befehle gestört wird, bzw. eine erneute ’RTx’ Befehls- ausführung nicht möglich ist. Leuze electronic BCL 300 \ BCL 301...
  • Seite 124 Platzhalter (Variablen) für die konkrete Eingabe. definierte Referenzcode-Nr. Quittung ’1’ (Code 1) ’2’ (Code 2) Speicherort für Referenzcode ’0’ RAM+EEPROM, ’3’ nur RAM definierter Codetyp (siehe Befehl ’CA’) definierte Codeinformation (1 … 63 Zeichen) BCL 300 \ BCL 301 Leuze electronic...

  • Seite 125: Online'-Befehle Zur Systemsteuerung

    Lesetor deaktiviert werden. Im Anschluss an die Deaktivierung erfolgt Beschreibung die Ausgabe des Leseergebnisses. Da das Lesetor manuell deaktiviert wurde und somit kein GoodRead Kriterium erreicht wurde, erfolgt eine NoRead Ausgabe. Parameter kein Quittung keine Leuze electronic BCL 300 \ BCL 301...

  • Seite 126: Online'-Befehle Zur Konfiguration Der Schaltein-/Ausgänge

    Logik wird dabei berücksichtigt (z.B. invertierte Logik und Zustand High entspricht einer Spannung von 0V am Schaltaus- gang). Parameter ’OA?’ ’OA S1=<a>;S2=<a>’ <a> Zustand der Schaltausgänge ’0’ Quittung ’1’ High ’I’ Konfiguration als Schalteingang ’P’ Konfiguration passiv BCL 300 \ BCL 301 Leuze electronic...

  • Seite 127: Zustand Der Schaltausgänge Setzen

    Beschreibung heisst eine invertierte Logik wird dabei berücksichtigt (z.B. invertierte Logik und Zustand High entspricht einer Spannung von 0V am Schalt- ausgang). ’OD<a>’ Parameter <a> gewählter Schaltausgang [1, 2], Einheit (dimensionslos) Quittung keine Leuze electronic BCL 300 \ BCL 301...

  • Seite 128: Schaltein- / Ausgänge Konfigurieren

    ’OF [S1=<a>][;S2=<a>]’ <a> Funktion des Schaltein-/ ausgangs, Einheit [dimensions- los] Parameter ’I’ Schalteingang ’O’ Schaltausgang ’P’ Passiv ’OF=<bb>’ <bb> Status Rückmeldung ’00’ Quittung ’01’ Syntax Fehler ’02’ Parameter Fehler ’03’ Sonstiger Fehler BCL 300 \ BCL 301 Leuze electronic...

  • Seite 129: Online'-Befehle Für Die Parametersatz-Operationen

    Kopiere die Standard-Parameter in den permanenten Speicher und in den Arbeitsspeicher ’PS=<aa>’ <aa> Status Rückmeldung, Einheit [dimensionslos] ’00’ ’01’ Syntax Fehler Quittung ’02’ unzulässige Befehlslänge ’03’ reserviert ’04’ reserviert ’05’ reserviert ’06’ unzulässige Kombination, Quelltyp-Zieltyp Leuze electronic BCL 300 \ BCL 301...

  • Seite 130: Parameterdatensatz Vom Bcl

    Arbeitswerte im RAM <Adresse> Relative Adresse der Daten innerhalb des Datensatzes ’aaaa’ vierstellig, Einheit [dimensionslos] <Datenlänge> Länge der zu übertragenden Parameterdaten ’bbbb’ vierstellig, Einheit [Länge in Byte] <BCC> Prüfsumme berechnet wie unter BCC-Typ angegeben BCL 300 \ BCL 301 Leuze electronic...
  • Seite 131 Wert für Prüfsummentyp Quittung ’04’ ungültige Prüfsumme empfangen negativ ’05’ unzulässige Anzahl von Daten angefordert ’06’ angeforderten Daten passen nicht (mehr) in den Sende- puffer ’07’ unzulässiger Adresswert ’08’ Lesezugriff hinter Datensatzende ’09’ unzulässiger QPF-Datensatztyp Leuze electronic BCL 300 \ BCL 301...

  • Seite 132: Parametersatz Differenz Zu Standardparameter Ermitteln

    Relative Adresse der Daten innerhalb des Datensatzes ’aaaa’ vierstellig, Einheit [dimensionslos] <P.wert> Parameterwert des an dieser Adresse abgelegten Para- meters -bb-. Die Parametersatzdaten werden zur Übertra- gung vom HEX Format in ein 2-Byte-ASCII-Format konvertiert. BCL 300 \ BCL 301 Leuze electronic...
  • Seite 133 Online Befehle Befehl ’PD’ ’PS=<aa>’ <aa> Status Rückmeldung, Einheit [dimensionslos] ’0’ Keine Differenz Quittung ’1’ Syntax Fehler negativ ’2’ unzulässige Befehlslänge ’6’ unzulässige Kombination, Parametersatz 1 und Parame- tersatz 2 ’8’ ungültiger Parametersatz Leuze electronic BCL 300 \ BCL 301...

  • Seite 134: Parametersatz Schreiben

    Einheit [dimensionslos] <P.wert> Parameterwert des an dieser Adresse abgelegten Para- meters -bb-. Die Parametersatzdaten werden zur Übertra- gung vom HEX Format in ein 2-Byte-ASCII-Format konvertiert. <BCC> Prüfsumme berechnet wie unter BCC-Typ angegeben BCL 300 \ BCL 301 Leuze electronic...
  • Seite 135 ’01’ Syntax Fehler ’02’ unzulässige Befehlslänge ’03’ unzulässiger Wert für Prüfsummentyp Quittung ’04’ ungültige Prüfsumme empfangen ’05’ unzulässige Datenlänge ’06’ ungültige Daten (Parametergrenzen verletzt) ’07’ ungültige Startadresse ’08’ ungültiger Parametersatz ’09’ ungültiger Parametersatztyp Leuze electronic BCL 300 \ BCL 301...

  • Seite 136: Diagnose Und Fehlerbehebung

    Groundkonzept und Anbindung an Funktions- RS 485 Schnittstelle erde (FE) überprüfen ❏ EMV-Einkopplungen durch parallel verlau- fende Starkstromleitungen vermeiden. ❏ • Gesamte Netzwerkausdehnung Max. Netzwerkausdehnung in Abhängigkeit überschritten der max. Kabellängen überprüfen Tabelle 12.2: Schnittstellenfehler BCL 300 \ BCL 301 Leuze electronic...
  • Seite 137 Kundendaten (bitte ausfüllen) Gerätetyp : Firma : Ansprechpartner / Abteilung : Telefon (Durchwahl) : Fax : Strasse / Nr : PLZ / Ort : Land : Leuze Service-Fax-Nummer: +49 7021 573 - 199 Leuze electronic BCL 300 \ BCL 301...

  • Seite 138: Typenübersicht Und Zubehör

    Schwenkspiegelscanner (Oscillating mirror) integrierte Feldbus-Technologie RS 232/RS 422 (Stand Alone) RS 485 (multiNet Slave) Schnittstelle PROFIBUS DP ETHERNET TCP/IP, UDP PROFINET-IO RT BCL Bar Code Leser Tabelle 13.1: Typenschlüssel BCL 300 \ BCL 301 BCL 300 \ BCL 301 Leuze electronic...

  • Seite 139: Bcl 300 I

    BCL 300 O F 100 D H mit F-Optik und Display und Heizung 50116181 BCL 300 O L 100 D H mit L-Optik und Display und Heizung 50116184 Tabelle 13.2: Typenübersicht BCL 300 Leuze electronic BCL 300 \ BCL 301...

  • Seite 140: Bcl 301 I

    BCL 301 O F 100 D H mit F-Optik und Display und Heizung 50116274 BCL 301 O L 100 D H mit L-Optik und Display und Heizung 50116277 Tabelle 13.3: Typenübersicht BCL 301 BCL 300 \ BCL 301 Leuze electronic...

  • Seite 141: Zubehör Anschlusshauben / Klemmenbox

    Befestigungsteile für den BCL 300 \ BCL 301 13.9 Zubehör Reflektor für AutoReflAct Typenbezeichnung Beschreibung Artikelnummer Reflexfolie Nr.4 / Reflexfolie als Reflektor für AutoReflAct Betrieb 50106119 100 x 100 mm Tabelle 13.9: Reflektor für den AutoReflAct Betrieb Leuze electronic BCL 300 \ BCL 301...

  • Seite 142: Zubehör Vorkonfektionierte Leitungen Zur Spannungsversorgung

    M12 Buchse für PWR, axialer Steckerabgang, offenes Leitungs- K-D M12A-5P-5m-PVC 50104557 ende, Leitungslänge 5m, ungeschirmt M12 Buchse für PWR, axialer Steckerabgang, offenes Leitungs- K-D M12A-5P-10m-PVC 50104559 ende, Leitungslänge 10m, ungeschirmt Tabelle 13.10: PWR-Leitung für den BCL 300 \ BCL 301 BCL 300 \ BCL 301 Leuze electronic...

  • Seite 143: Zubehör Vorkonfektionierte Leitungen Für Den Busanschluss

    Gewinde blank A (N) N.C. N.C. N.C. B (P) M12-Stecker (B-kodiert) Schirmkontakt über Steckergehäuse! 1 Leiter mit Isolierung rot 2 Leiter mit Isolierung grün 3 Beilauf-Litze 4 Faser-Vlies Bild 13.11: Leitungsaufbau multiNet plus-Anschlussleitungen Leuze electronic BCL 300 \ BCL 301...

  • Seite 144: Kontaktbelegung Rs 232 Anschlussleitung Kb Ssi/Ibs

    M12-Buchse für BUS IN, axialer Leitungsabgang, offenes Leitungsende KB PB-2000-BA Kabellänge 2m 50104181 KB PB-5000-BA Kabellänge 5m 50104180 KB PB-10000-BA Kabellänge 10m 50104179 KB PB-15000-BA Kabellänge 15m 50104178 Tabelle 13.12: Schnittstellen-Anschlussleitungen für den BCL 300 \ BCL 301 BCL 300 \ BCL 301 Leuze electronic...
  • Seite 145 KB SSI/IBS-10000-BA Kabellänge 10m 50104170 KB SSI/IBS-15000-BA Kabellänge 15m 50104169 KB SSI/IBS-20000-BA Kabellänge 20m 50104168 KB SSI/IBS-25000-BA Kabellänge 25m 50108447 KB SSI/IBS-30000-BA Kabellänge 30m 50108446 Tabelle 13.12: Schnittstellen-Anschlussleitungen für den BCL 300 \ BCL 301 Leuze electronic BCL 300 \ BCL 301...

  • Seite 146: Wartung

    Wenden Sie sich für Reparaturen an Ihr Leuze Vertriebs- oder Servicebüro. Die Adressen entnehmen Sie bitte der Umschlaginnen-/rückseite. Hinweis! Bitte versehen Sie Geräte, die zu Reparaturzwecken an Leuze electronic zurückgeschickt werden, mit einer möglichst genauen Fehlerbeschreibung. 14.3 Abbauen, Verpacken, Entsorgen Wiederverpacken Für eine spätere Wiederverwendung ist das Gerät geschützt zu verpacken.

  • Seite 147: Anhang

    Anhang Anhang 15.1 Konformitätserklärungen Bild 15.1: Konformitätserklärung BCL 300 \ BCL 301 Leuze electronic BCL 300 \ BCL 301...
  • Seite 148 Anhang Bild 15.2: Konformitätserklärung Anschlusshauben / Anschlusseinheit BCL 300 \ BCL 301 Leuze electronic...

  • Seite 149: Ascii - Zeichensatz

    EOF TRANSM. BLOCK Ende d. Datenübertr.-Blocks CANCEL Ungültig END OF MEDIUM Ende der Aufzeichnung SUBSTITUTE Substitution ESCAPE Umschaltung FILE SEPARATOR Hauptgruppentrennzeichen GROUP SEPARATOR Gruppentrennzeichen RECORD SEPARATOR Untergruppentrennzeichen UNIT SEPARATOR Teilgruppentrennzeichen SPACE Leerzeichen EXCLAMATION POINT Ausrufungszeichen Leuze electronic BCL 300 \ BCL 301...
  • Seite 150 Zahl Zahl Zahl Zahl Zahl Zahl COLON Doppelpunkt SEMI-COLON Semikolon < LESS THEN Kleiner als EQUALS Gleichheitszeichen > GREATER THEN Größer als QUESTION MARK Fragezeichen COMMERCIAL AT Kommerzielles a-Zeichen Großbuchstabe Großbuchstabe Großbuchstabe Großbuchstabe BCL 300 \ BCL 301 Leuze electronic...
  • Seite 151 Großbuchstabe Großbuchstabe Großbuchstabe Großbuchstabe OPENING BRACKET Eckige Klammer offen REVERSE SLANT Schrägstrich links CLOSING BRACKET Eckige Klammer zu CIRCUMFLEX Zirkumflex UNDERSCORE Unterstrich ‘ GRAVE ACCENT Gravis Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Leuze electronic BCL 300 \ BCL 301...
  • Seite 152 Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe Kleinbuchstabe OPENING BRACE Geschweifte Klammer offen VERTICAL LINE Vertikalstrich CLOSING BRACE Geschweifte Klammer zu TILDE Tilde DELETE (RUBOUT) Löschen BCL 300 \ BCL 301 Leuze electronic...

  • Seite 153: Barcode - Muster

    Code 128 Modul 0,3 Codetyp 10: EAN 13 Add-on SC 0 77889 abcde Codetyp 08: EAN 128 1 122334 455666 Modul 0,3 Codetyp 13: GS1 DataBar OMNIDIRECTIONAL leuze Bild 15.3: Barcode Muster-Etiketten (Modul 0,3) Leuze electronic BCL 300 \ BCL 301...

  • Seite 154: Modul 0,5

    Modul 0,5 A151617A 9876 5430 Code 128 Modul 0,5 Codetyp 10: EAN 13 Add-on SC 2 44332 fghij Codetyp 08: EAN 128 Modul 0,5 0 099887 766550 LEUZE Bild 15.4: Barcode Muster-Etiketten (Modul 0,5) BCL 300 \ BCL 301 Leuze electronic...
