4 Inbetriebnahme

4.1 Umschaltung des Stellantriebes auf Handbetrieb

Durch Schwenken des Handhebels (siehe Bild 8 u. 9) um ca. 15 und gleichzeitiges Drehen des Handrades
wird der Stellantrieb auf Handbetrieb umgeschaltet. Der Hebel rastet in dieser Lage ein und wird erst durch
Anlaufen des Motors automatisch zurückgeschwenkt.
ACHTUNG:
Beim Umschalten auf Handbetrieb wird die Selbsthemmung des Stellantriebes aufgehoben,
d.h. die angetriebene Armatur darf kein Rückmoment auf die Abtriebswelle des Stellantriebs
einleiten!
Die Umschaltung auf Motorbetrieb erfolgt automatisch bei Anlauf des Motors. Keinesfalls
darf versucht werden, mit dem Handhebel wieder zurückzuschalten!
Nur bei stillstehendem Motor auf Handbetrieb umschalten!
Der Handhebel schwenkt bei Anlauf des Motors um ca. 15 zurück, daher nach der Betätigung den
Handhebel sofort loslassen!

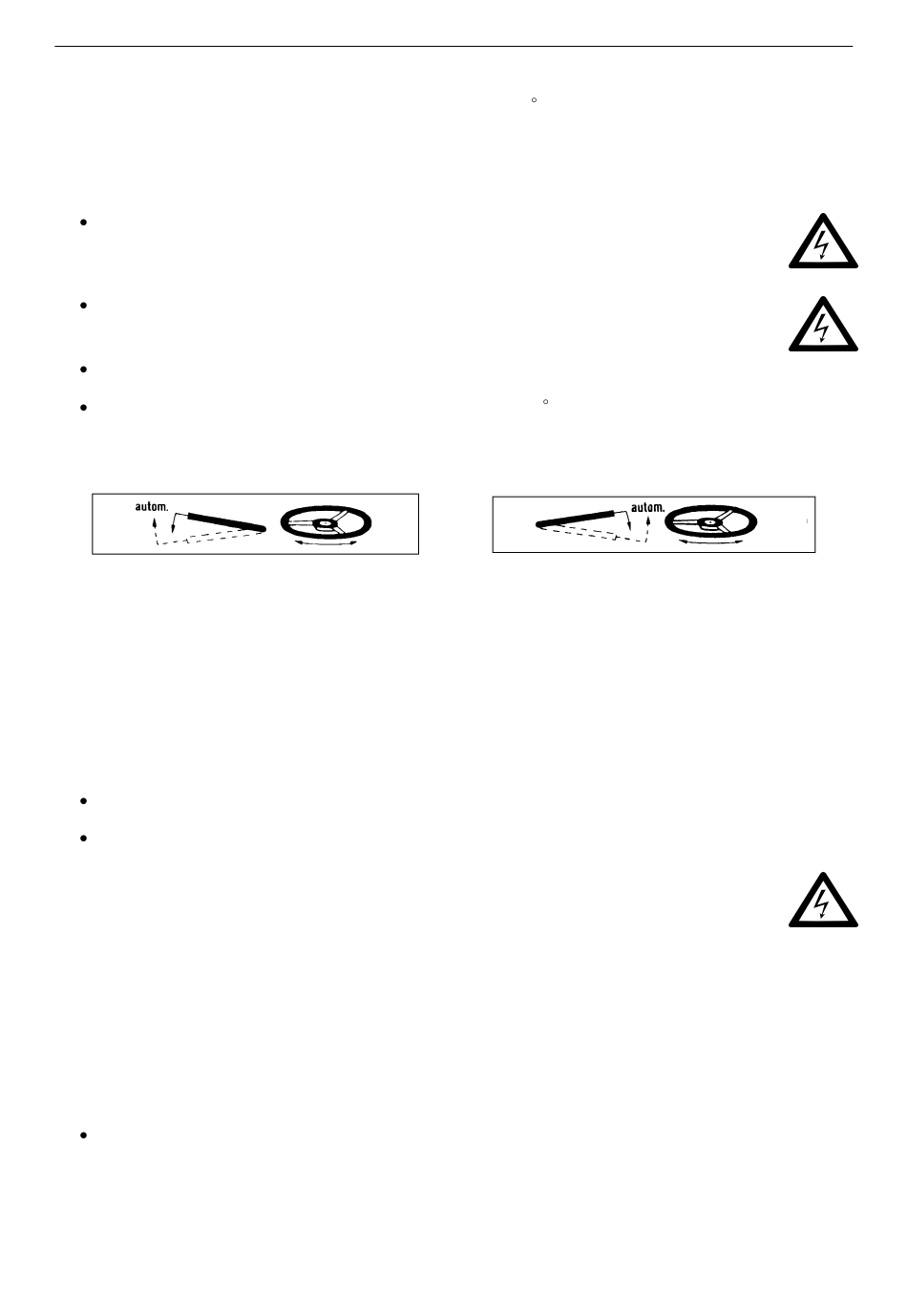

Aufkleber am Stellantrieb:
Bild 8: AB3, 5, 100, 200, 500

4.2 Kontrolle der Drehrichtung

Stellantrieb mit gekuppelter Armatur mit Hand in die Mittellage fahren.
Dem Stellantrieb kurz elektrisch den Befehl „ZU"geben.
Achtung: Motor kuppelt sich automatisch ein. Kontrolle: Abtriebswelle muss sich im Uhrzeigersinn drehen
(siehe Richtungspfeile am Handrad)
Bei falscher Drehrichtung:
Bei Drehstrom L1 mit L2 vertauschen
Bei Einphasenmotor die Anschlüsse an R und L vertauschen
Achtung:
Bei falscher Drehrichtung schalten die Weg- und Drehmomentschalter nicht!
Eine Zerstörung von Stellantrieb und/oder Armatur ist die Folge !!!

4.3 Einstellung der Wegschalter

Achtung: Speziell Stellantriebe mit hohen Abtriebsdrehzahlen haben je nach Belastungszustand nach der
Abschaltung einen Nachlauf. Das ist bei der Einstellung der Wegschalter entsprechend zu berücksichtigen.
Im Stellantrieb kann je nach Anforderung ein Rollenzählwerk oder ein Nockenschaltwerk zur Wegerfassung
eingesetzt sein.
4.3.1 Rollenzählwerk (Einsatzbereich ab 1 U am Abtrieb)
Einstellen der Stellung „ZU":
Stellantrieb mit Hand in Stellung „ZU"fahren.
Zur Einstellung der Endlage Blinkerwelle mit Vierkantnocke (siehe Bild 10) mit Finger nach unten drücken.
Mittels Schraubenziehers die Schlitzwelle der Rollen „R"in Pfeilrichtung so lange drehen, bis die dazuge-
hörige Schaltnocke gegen Uhrzeigersinn den Wegschalter betätigt (siehe Bild 11). Blinkerwelle loslassen
und auf einwandfreies Einrasten der Zahnrolle achten.
12
Betriebsanleitung für Stellantriebe der Serie AB
OM-GERMAN-AB-V2.05-2017.06.28
Bild 9: AB8, 18, 40, 80
