1 Einleitung / Hinweise

1.2 Betriebsart

Unterschieden wird zwischen Steuerbetrieb (Betriebsart S2 für AUF-ZU) und Regelbetrieb (Betriebsart S4)
nach EN 60034-1. Da es jedoch eine Vielzahl von abweichenden Variationen bzw. auftragsbezogenen Son-
derausführungen gibt, empfiehlt es sich, die Betriebsart sowie die Einschaltdauer dem Motortypenschild zu
entnehmen.

1.3 Schutzart

Stellantriebe mit Drehstrommotoren haben standardmäßig Schutzart IP 66 (nach EN 50629). Explosionsge-
schützte Stellantriebe und Stellantriebe mit Stecker haben die Schutzart IP 65. Ausnahmen bilden Stellantrie-
be mit Wechselstrom-, Gleichstrom- bzw Bremsmotoren und andere auftragsbezogene bestellte Schutzarten.
ACHTUNG: Die am Typenschild angeführte mechanische- und Ex-Schutzart ist nur dann ge-
geben, wenn die Kabelverschraubungen, auch der erforderlichen Schutzart entsprechen, die
Deckel ordnungsgemäß verschlossen sind und die Einbaulage gemäß Kapitel 1.4 beachtet
wird.
Wir empfehlen metallische Kabelverschraubungen mit metrischer Gewindeform. Weiters müssen nicht benö-
tigte Kabeleinführungen mit Blindverschraubungen verschlossen bleiben.
Bei explosionsgeschützten Stellantrieben sind Kabelverschraubungen entsprechender Schutzart
Ex e gemäß EN60079-7 zu verwenden.
Nach der Abnahme von Deckeln für Montagezwecke oder Einstellarbeiten, ist bei der Wiedermon-
tage der Deckel darauf zu achten, dass die Dichtungen ordnungsgemäß montiert werden. Unsachgerechte
Montage führt zu Wassereintritten und zum Ausfall des Stellantriebes.
Die Anschlusskabel sollten vor den Kabelverschraubungen einen Durchhang haben, damit Wasser von den
Anschlusskabeln abtropfen kann und nicht zu den Kabelverschraubungen geleitet wird. Dadurch werden auch
die auf die Kabelverschraubung wirkenden Kräfte verringert. (siehe auch Kapitel 1.4)

1.4 Einbaulage

Grundsätzlich beliebig; aufgrund praktischer Erfahrung empfiehlt es sich jedoch, bei Aufstellung im Freien oder
in spritzwassergefährdeten Bereichen folgende Anweisungen zu berücksichtigen:
Stellantriebe mit der Kabeleinführung nach unten montieren
Motor nicht nach unten hängend anordnen
darauf achten, dass ein ausreichender Kabeldurchhang vorhanden ist

1.5 Drehrichtung

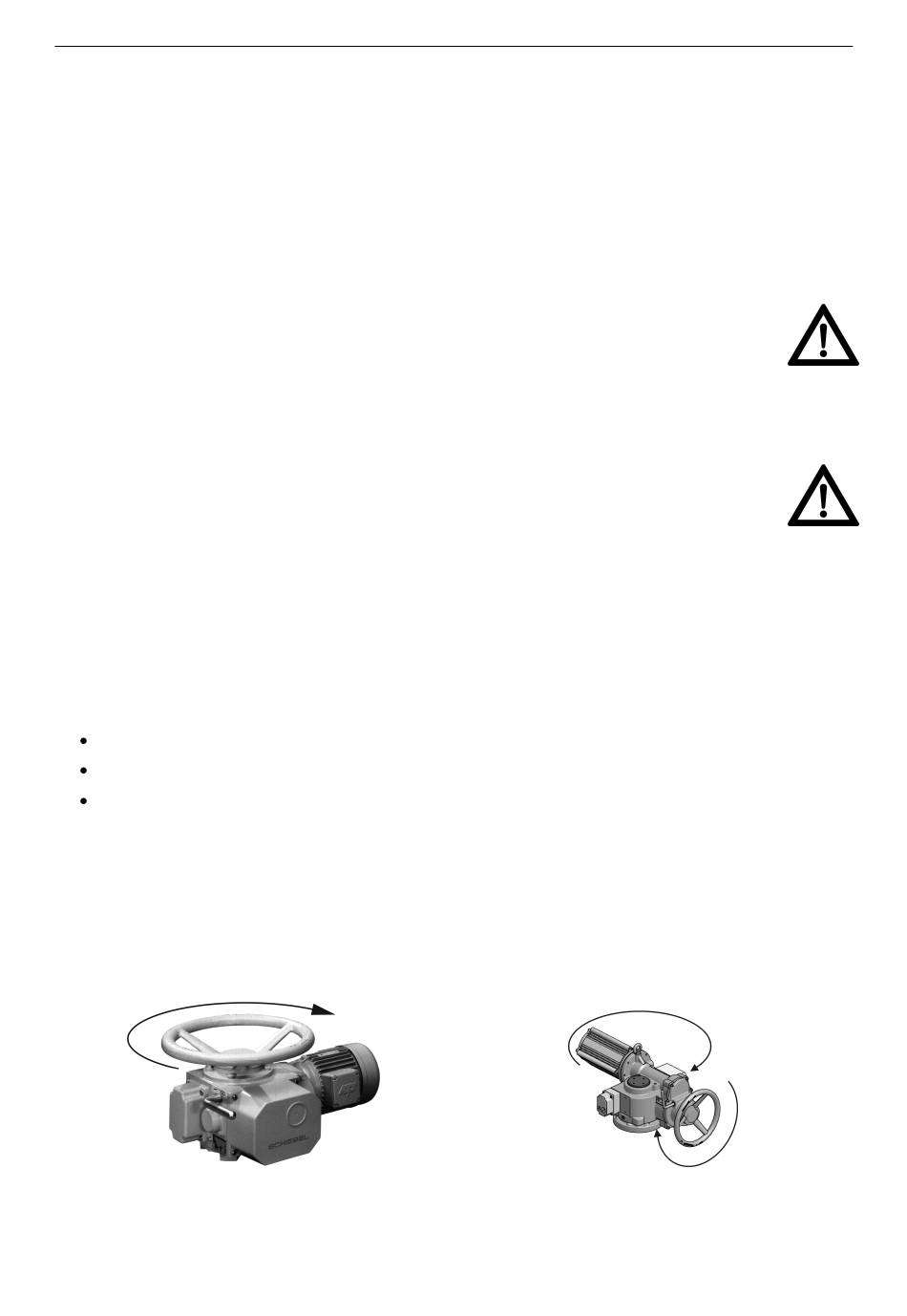

Falls nicht ausdrücklich anders geordert, ist die Standarddrehrichtung (siehe Bild 3 und Bild 4):
Rechtslauf = Schließen
Rechtslauf des Stellantriebs liegt vor bei Drehung der Abtriebswelle gegen den Uhrzeigersinn und Blickrichtung
auf die Abtriebswelle.
Bild 3: AB3 - AB80
Alle Angaben in dieser Betriebsanleitung beziehen sich auf die Standarddrehrichtung.
4
Betriebsanleitung für Stellantriebe der Serie AB
OM-GERMAN-AB-V2.05-2017.06.28
Linkslauf = Öffnen
Bild 4: AB100 - AB500
