Betriebsanleitung für Stellantriebe der Serie AB
OM-GERMAN-AB-V2.05-2017.06.28

1.6 Schutzeinrichtungen

1.6.1 Mechanische Schutzeinrichtungen

Alle Stellantriebe besitzen mindestens je einen Drehmomentschalter für Links- und Rechtslauf.
Diese sind getrennt voneinander einstellbar und werden werkseitig auf das bestellte Drehmoment eingestellt.
Die Einstellschrauben werden lackgesichert und dürfen ohne Rücksprache mit der Fa.
SCHIEBEL Antriebstechnik Gesellschaft m.b.H, Josef-Benc-Gasse 4, A-1230 Wien nicht mehr
verstellt werden.
Eine Reduktion des Drehmoments für die jeweilige Laufrichtung kann jedoch mit Hilfe der Kunststoffnocken
an der Drehmomentschaltung herbeigeführt werden.
Die Reduktion für den Linkslauf wird wie folgt durchgeführt:
Kunststoffnocke mit der Aufschrift „L"mittels Schraubendreher in Richtung der kürzer werdenden Skalenstriche
(im Uhrzeigersinn) drehen.
Bei einer Reduktion für den Rechtslauf wird die Nocke mit der Aufschrift „R"in Richtung der kürzer werdenden
Skalenstriche (im Uhrzeigersinn) gedreht (siehe Bild 5).

1.6.2 Elektrische Schutzeinrichtungen

Alle Motore sind standardmäßig mit Temperaturschaltern (Temperaturfühler auf Bestellung) ausgerüstet, wel-
che bei ordnungsgemäßer Verdrahtung (siehe Schaltungsvorschlag) den Motor gegen unzulässige Wicklungs-
erwärmung schützen.
ACHTUNG: Beachten Sie die technische Datenblätter der elektrischen
Einbaukomponenten.
Weiters empfehlen wir den anlagenseitigen Einbau eines Motorschutzschalters als zusätzlichen
Schutz bei raschen Motorerwärmungen (Blockieren). Um Fehlauslösungen zu vermeiden kann der Auslöse-
strom auf den 1,2 . . . 1,5-fachen Motornennstrom eingestellt werden. Bei Anwendungen im explosionsgefähr-
deten Bereichen ist der Auslösestrom auf den Motornennstrom einzustellen, zusätzlich sind die nationalen
Bestimmungen zu beachten.

1.7 Umgebungstemperatur

Falls auftragsbezogen nicht anders festgelegt, gilt für die Einsatztemperatur allgemein:
Steuerantriebe -25 bis +80 C
Regelantriebe -25 bis +60 C
Ex-Stellantriebe -20 bis +40 C (gemäß EN60079-0)
Achtung: Die maximale Einsatztemperatur ist auch von den Einbaukomponenten abhängig. Beachten Sie die
technischen Datenblätter.

1.8 Lieferzustand der Stellantriebe

Für jeden Stellantrieb wird bei der Endkontrolle ein Prüfprotokoll erstellt. Durchgeführt werden eine 100% -
Sichtkontrolle und weiters eine Einstellung des Drehmomentes und eine Funktionsprüfung der Einbaukompo-
nenten.
Die Durchführung dieser Prüfungen wird entsprechend des Qualitätssystems mittels Prüfprotokoll dokumen-
tiert welches sich bei jedem Antrieb, in der Dokumententasche (mit Kabelbinder am Handrad befestigt) befin-
det.
Die Einstellung der Wegschalter bzw. der Einbaukomponenten muss nach der Montage auf das Stellglied er-
folgen.

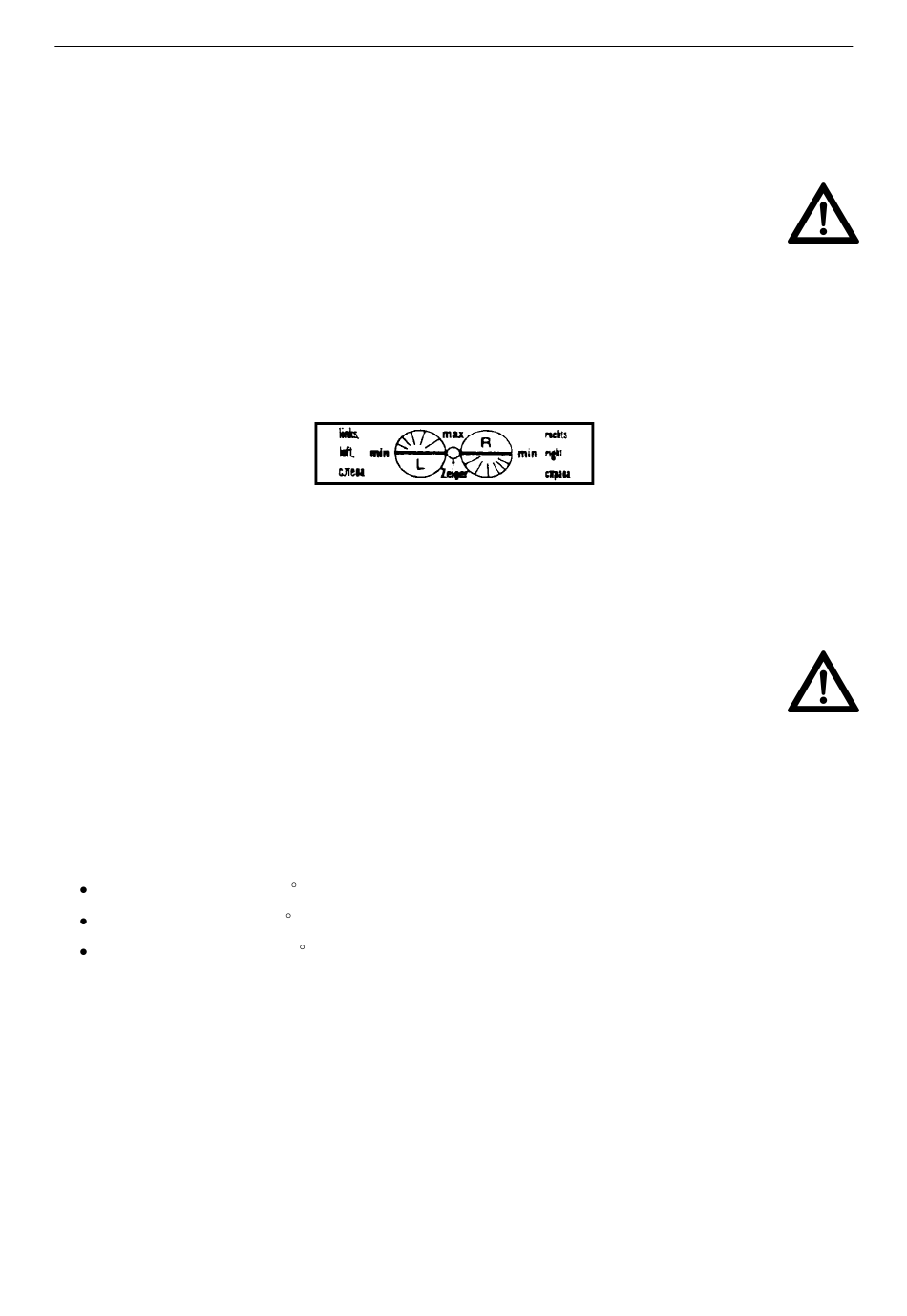

Bild 5
