Betriebsanleitung für Stellantriebe der Serie AB
OM-GERMAN-AB-V2.05-2017.06.28
Einstellen der Stellung „AUF":
Stellantrieb mit Hand in Stellung „AUF"fahren. Zur Einstellung der Endlage Blinkerwelle mit Vierkantnocke
(siehe Bild 10) mit Finger nach unten drücken. Mittels Schraubendrehers die Schlitzwelle der Rollen
„L"in Pfeilrichtung so lange drehen, bis die dazugehörige Schaltnocke im Uhrzeigersinn den Wegschalter
betätigt (siehe Bild 11). Blinkerwelle loslassen und auf einwandfreies Einrasten der Zahnrolle achten.

4.3.2 Nockenschaltwerk (Einsatzbereich ab 0,25 U am Abtrieb)

Allgemein: Nockenschaltwerke werden auch eingesetzt, wenn mehr als zwei voneinander unabhängig einstell-
bare Stellungen gefordert sind.
Einstellung der Stellung „ZU":
Stellantrieb mit Hand in Stellung „ZU"fahren.
Sicherungsschraube und Rändelmuttern so weit lösen, dass die Nockenscheiben von Hand verdreh-
bar sind. Unterste Nockenscheibe (unter Berücksichtigung der Drehrichtung) einstellen, bis Wegschalter
betätigt wird. Rändelmutter leicht anziehen, so dass die eingestellte Endstellung beim nachfolgenden
Auffahren nicht verändert wird.
Einstellung der Stellung „AUF":
Stellantrieb mit Hand in Stellung „AUF"fahren.
Rändelmuttern wieder lockern. Obere (zweite von unten) Nockenscheibe (unter Berücksichtigung der
Drehrichtung) einstellen, bis Wegschalter betätigt wird. Rändelschrauben von Hand anziehen und mittels
Gewindestift sichern.
Achtung: Falls zusätzliche Zwischenstellungsschalter bestellt wurden, sind diese über den Weg-
schalter angeordnet und sinngemäß wie diese einzustellen. Zwischen den Wegschaltern und den
Zwischenstellungsschaltern ist eine zusätzliche Sechskantmutter (SW 13) angeordnet. Diese
muss vor der Einstellung der Wegschalter gelockert, bzw. nach der Einstellung angezogen werden. (Anschlie-
ßend Vorgangsweise wie oben beschrieben)
Eventuell bestellte Einbaukomponenten sind gemäß den beiliegenden technischen Datenblättern in Betrieb
zu nehmen.
Nach abgeschlossener Inbetriebnahme auf ordnungsgemäße Abdichtung der zu schließenden Deckel ach-
ten, und Kabeleinführung nochmals überprüfen. (siehe Kapitel 1.3, Seite 4)
Stellantriebe auf Lackschäden (durch Transport bzw. Montage) überprüfen und gegebenenfalls ausbessern.

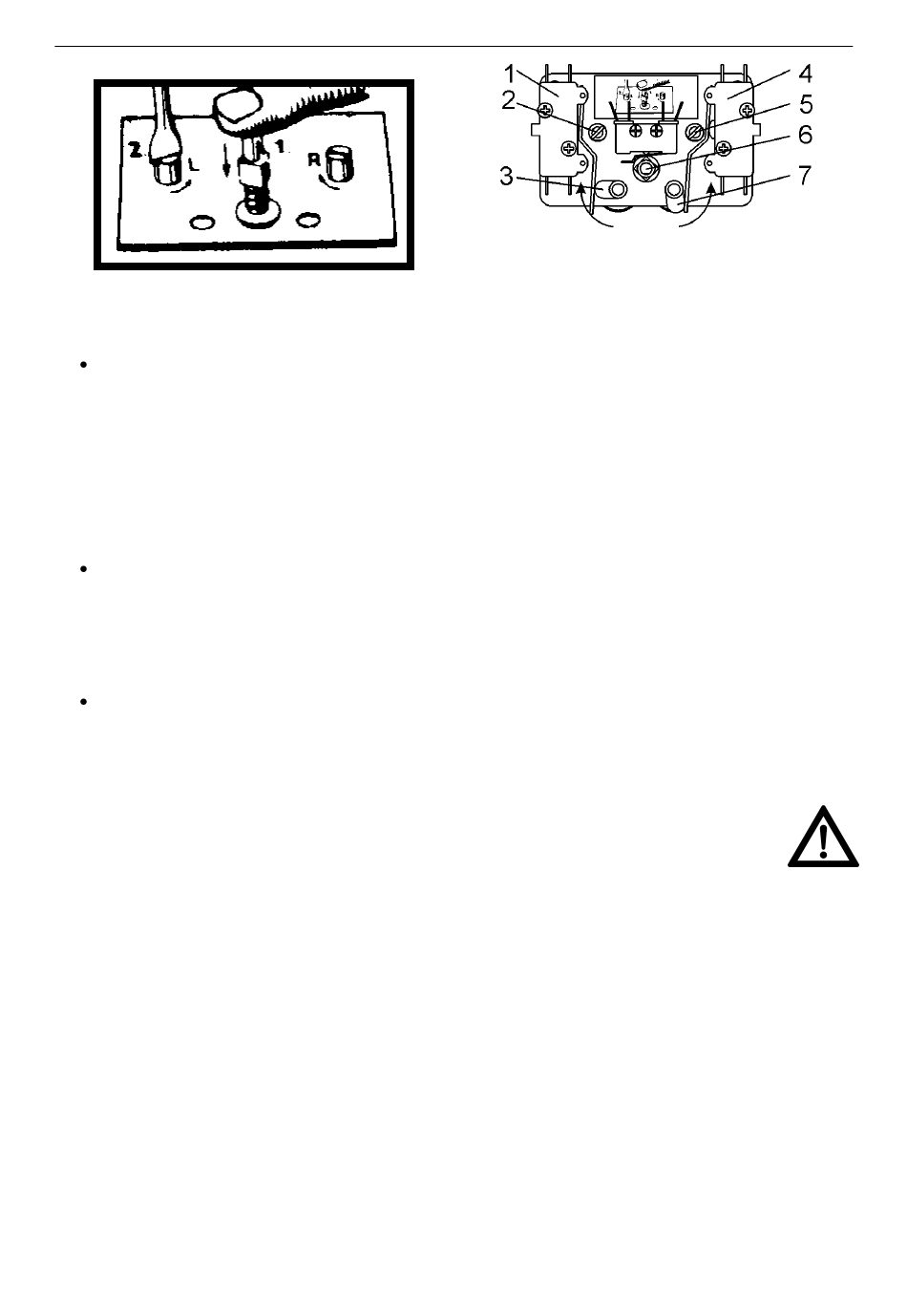

Bild 10
Bild 11: 1. . . Schalter S4, 2. . . L, 3. . . Schaltnocke
für Linkslauf (AUF), 4. . . Schalter S3, 5. . . R,
6. . . Blinkerwelle, 7. . . Schaltnocke für Rechts-
lauf (ZU)
4 Inbetriebnahme
