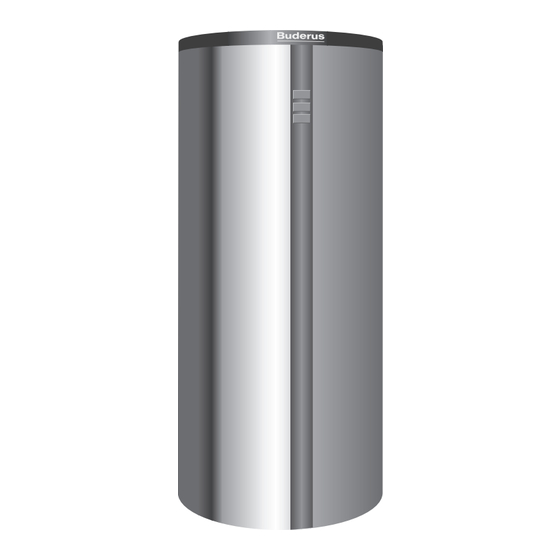

- Seite 1 6304 4091 – 04/2006 DE Für das Fachhandwerk Montage- und Wartungsanleitung Pufferspeicher Logalux PR500/750/1000 - 80 Logalux PR500/750/1000 - 120 Bitte vor Montage und Wartung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ..........3 Normen und Richtlinien . -
Seite 3: Allgemeines
Allgemeines Allgemeines Normen und Richtlinien ANWENDERHINWEIS Beachten Sie für die Montage und den Be- trieb des Pufferspeichers die landesspezi- fischen Normen und Richtlinien! Deutschland Installation und Ausrüstung von Heizungs- Elektrischer Anschluss Produktnormen und Trinkwassererwärmungsanlagen DIN 4708: Zentrale Wassererwärmungsanla- DIN VDE 0100: Errichten von Starkstrom- DIN 4753: Wassererwärmer und anlagen mit Nennspannungen bis 1000 V Wassererwärmungsanlagen für Trink-... -
Seite 4: Sicherheit
Pufferspeichers und weisen Sie ihn auf sicher- ANWENDERHINWEIS heitstechnische Punkte besonders hin. Verwenden Sie nur Original-Ersatzteile Übergeben Sie dem Betreiber die Montage- und von Buderus. Für Schäden, die durch Wartungsanleitung zur Aufbewahrung an der Hei- nicht von Buderus gelieferte Ersatzteile zungsanlage. entstehen, kann Buderus keine Haftung übernehmen. -
Seite 5: Lieferumfang
Lieferumfang Lieferumfang Die Verpackung bei der Anlieferung auf Unversehrt- heit prüfen. Den Lieferumfang auf Vollständigkeit prüfen. Verkleidung und Zubehör befinden sich in einer separa- ten Verpackungseinheit. Der Lieferumfang unterscheidet sich je nach Baureihe: – Pufferspeicher Logalux PR500/750/1000 - 80 (mit 80 mm starker Wärmeschutzmatte) –... -
Seite 6: Technische Daten
Technische Daten Technische Daten Abmessungen und Anschlüsse Abb. 2 Abmessungen und Anschlüsse (Maße in mm) – RS : Rücklauf Speicher – VS : Vorlauf Speicher Messstelle z. B. Temperaturregler – M Messstelle für Temperaturfühler Entlüftung Gew.* 500 – 80 1805 750 –... -
Seite 7: Pufferspeicher Transportieren Und Aufstellen
Pufferspeicher transportieren und aufstellen Pufferspeicher transportieren und aufstellen Pufferspeicher transportieren Sie können den Pufferspeicher mit einem Kran heben und transportieren. LEBENSGEFAHR durch herunterfallende Last. WARNUNG! Verwenden Sie ausschließlich Trans- portseile, die sich in einem einwand- freien Zustand befinden. Hängen Sie die Haken ausschließlich in die vorgesehenen Kranösen ein. -
Seite 8: Pufferspeicher Montieren
Pufferspeicher montieren Pufferspeicher montieren Temperaturfühler M –M montieren ANWENDERHINWEIS Achten Sie unbedingt darauf, dass die Fühlerfläche auf der gesamten Länge Kontakt zur Speichermantelfläche hat. Kontaktflächen mit Wärmeleitpaste bestreichen. Temperaturfühler (Abb. 5, Pos. 1) in die Federhalte- rung (Abb. 5, Pos. 2) so einlegen, dass die gesamte Kontaktfläche des Temperaturfühlers außen am Speichermantel glatt anliegt. - Seite 9 Pufferspeicher montieren Obere Wärmeschutzscheibe (Abb. 7, Pos. 2) so ein- legen, dass die Wärmeschutzscheibe mit der Wär- meschutzmatte abschließt. Speicherhaube (Abb. 7, Pos. 1) über die Wärme- schutzscheibe und den Rand der Wärmeschutzmat- te stülpen. Abb. 7 Montage Speicherhaube 1 Speicherhaube 2 Obere Wärmeschutzscheibe (80 mm dick) 6.2.2 Montage Baureihe PR500/750/1000 - 120 ANWENDERHINWEIS...
-
Seite 10: Heizwasserleitungen Installieren
Pufferspeicher montieren Die Verschlussleiste gegen unbeabsichtigtes Öffnen durch Einrasten der kurzen Verschlussblenden (Abb. 9, Pos. 5) sichern. Die beiden anderen Enden der Wärmeschutzmatten ebenfalls zusammenführen. Gegebenenfalls zuerst nur vordere Zahnschienen einhängen und entspre- chend dem Anwenderhinweis auf Seite 9 „anklop- fen“. -
Seite 11: Inbetriebnahme Und Wartung
Inbetriebnahme und Wartung Inbetriebnahme und Wartung Inbetriebnahme ANLAGENSCHADEN durch falsch eingestellten Druck auf der Heizwasserseite. VORSICHT! Beachten Sie die Absicherungsgren- zen (siehe Kapitel 4.2 „Absicherungs- grenzen“, Seite 6). Alle Anschlüsse und Leitungen auf Dichtheit prüfen. Die zur Bedienung notwendigen Informationen aus der Bedienungsanleitung der einzelnen Komponen- ten entnehmen. - Seite 12 Heizungsfachbetrieb: BBT Thermotechnik GmbH, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de...
