Inhaltszusammenfassung für Müthing MU-H/S 160

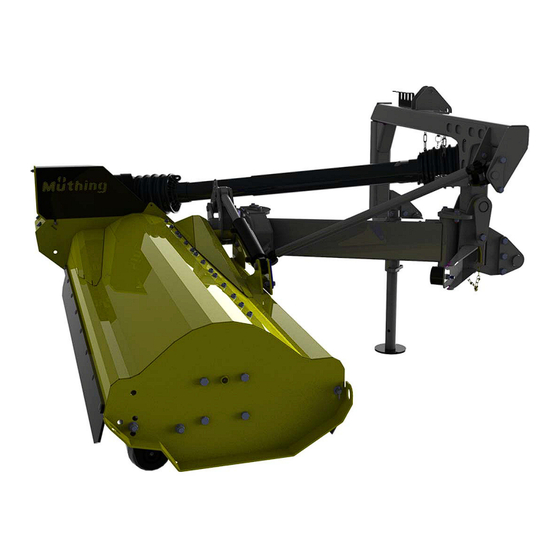

- Seite 1 Betriebsanleitung Original MU-H/S Ausgabe 05.2016 Ab Serie 2015 Artikelnummer MU-H-S_BA_15_2016-05_DE www.muething.com www.shop.muething.com...
-
Seite 2: Identifikation Der Maschine
Identifikation der Maschine Damit Ihnen Ihr Händler so schnell wie möglich helfen kann, benötigt er einige Angaben zu Ihrer Maschine. Tragen Sie die Angaben bitte hier ein. Bezeichnung Arbeitsbreite Gewicht Maschinennummer Zusatzausrüstungen Adresse Händler Müthing GmbH & Co KG Soest Adresse Hersteller Am Silberg 23 59494 Soest... -
Seite 3: Übergabeerklärung
Übergabeerklärung – Füllen Sie dieses Blatt gemeinsam mit Ihrem Händler aus. Übergabeerklärung – Trennen Sie dann dieses Blatt aus der Betriebsanleitung und senden es innerhalb von 10 Tagen nach Lieferung an den Hersteller. Nur so wird die Gewährleistung ab Lieferdatum wirksam Firma Müthing Gmbh &... - Seite 4 Übergabeerklärung...
-
Seite 5: Übergabeerklärung - Kopie
Übergabeerklärung – Kopie – Dieses Blatt verbleibt beim Kunden in der Betriebsanleitung Übergabeerklärung – Kopie Ich habe die unten bezeichnete Maschine von der Müthing GmbH & Co KG, Soest, erworben und bestätige die vollständige Lieferung und Übergabe der Maschine einschließlich der Betriebsanleitung und Ersatzteilliste sowie die Einweisung in die Gerätebedienung mit Sicherheits- und Warnhinweisen durch Ihren Vertriebspartner. - Seite 6 Übergabeerklärung – Kopie...
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Übergabeerklärung ........Abstellen und Lagern ....... Maschine sicher abstellen Übergabeerklärung – Kopie ...... Maschine lagern Zu dieser Betriebsanleitung ..... Wartung ............Zielgruppe Zu Ihrer Sicherheit Sicherheit Allgemeine Hinweise Einweisung Wartungsintervalle und Einstellarbeiten Mitgeltende Dokumente Schmierarbeiten Symbole Gelenkwelle Sicherheit ........... Getriebeöl Für Ihre Sicherheit Werkzeuge... -
Seite 8: Zu Dieser Betriebsanleitung
Zu dieser Betriebsanleitung Zielgruppe Diese Betriebsanleitung richtet sich an ausgebildete Landwirte und Per- Zu dieser Betriebsanleitung sonen, die anderweitig für Tätigkeiten in der Landwirtschaft qualifiziert sind und eine Einweisung in den Umgang mit dieser Maschine erhalten haben. Sicherheit Machen Sie sich vor Inbetriebnahme oder Montage der Maschine mit dem für Ihre Tätigkeit relevantem Inhalt dieser Betriebsanleitung ver- traut. -
Seite 9: Symbole
Zu dieser Betriebsanleitung Symbole Um den Text übersichtlich zu gestalten, haben wir verschiedene Sym- bole verwendet. Sie sind nachfolgend erläutert: • Ein Punkt steht bei Aufzählungen Ein Dreieck steht vor Tätigkeiten, die Sie ausführen sollen → Ein Pfeil zeigt Querverweise auf andere Textstellen an [+] Ein Plus-Zeichen zeigt, dass es sich um eine Zusatzausrüstung han- delt, die nicht in der Standardausführung enthalten ist. -
Seite 10: Sicherheit
Sicherheit Für Ihre Sicherheit In diesem Kapitel finden Sie allgemeine Hinweise zur Sicherheit. Die Sicherheit einzelnen Kapitel der Betriebsanleitung enthalten zusätzlich Warnhin- weise, die hier nicht beschrieben sind. Beachten Sie die Sicherheitshin- weise: • Im Interesse Ihrer eigenen Sicherheit • Im Interesse der Sicherheit Ihrer Mitmenschen •... -
Seite 11: Bedeutung Der Sicherheitsbildzeichen
Sicherheit Bedeutung der Si- Betriebsanleitung lesen und beachten Die Inbetriebnahme ist nur erlaubt, wenn die Betriebsanleitung vorher cherheitsbildzeichen gelesen und verstanden wurde. Besonders gilt das für Sicherheits- hinweise. Nicht zwischen Traktor und Maschine aufhalten Besonders beim Ankuppeln und Abkuppeln ist der Aufenthalt zwischen Traktor und Maschine bei laufendem Motor verboten. - Seite 12 Sicherheit Rotierende und nachlaufende Maschinenteile Sich erst der Maschine nähern, wenn alle Maschinenteile still stehen. STOP Gefahr herausgeschleuderter Gegenstände Während der Arbeit können Gegenstände wie zum Beispiel Steine von der Maschine erfasst werden und nach außen gelangen. Personen dür- fen sich nicht im Gefahrenbereich aufhalten. Gefahr durch bewegliche Maschinenteile Während der Arbeit dürfen sich keine Personen im Gefahrenbereich aufhalten.
-
Seite 13: Definitionen
Sicherheit Definitionen Bei allen Richtungsangaben gehen wir von der Maschine in Fahrtrich- tung aus: oben vorne rechts links unten hinten Wer darf die Ma- Nur qualifizierte Personen Die Maschine darf nur von Personen bedient, gewartet oder repariert schine bedienen? werden, die dazu qualifiziert sind und sich über die Gefahren beim Um- gang mit der Maschine informiert haben. -
Seite 14: Ankuppeln
Sicherheit Ankuppeln Erhöhte Verletzungsgefahr Beim Ankuppeln der Maschine an den Traktor besteht erhöhte Verlet- zungsgefahr. Daher: • Maschine nur bei angehobenem Straßenfahrwerk ankuppeln • Traktor gegen Wegrollen sichern • Die Kategorie von Traktor und Maschine muss gleich sein • Niemals zwischen Traktor und Maschine beim Ankuppeln stehen •... -
Seite 15: Schwerpunktabstand
Sicherheit Schwerpunktab- Gesamtgewicht, Achslasten, Reifentragfähigkeit und Mindestbal- lastierung beachten stand Der Front- oder Heckanbau von Maschinen darf nicht zu einer Über- schreitung des zulässigen Gesamtgewichtes, der zulässigen Achslas- ten und der Reifentragfähigkeit des Traktors führen. Die Vorderachse muss zur Erhaltung der Lenkfähigkeit mindestens mit 20 % des Leerge- wichtes des Traktors belastet sein. -
Seite 16: Ballastierung Mit Heckgewichten
Sicherheit Berechnung Die ermittelten Werte können Sie jetzt in die Formeln einsetzen. Ballastierung mit Berechnung der Ballastierung mit Frontgewichten Frontgewichten bei Maschinen im Heckanbau. × × × × – ------------------------------------------------------------------------------------------ - Frontballast in kg = Ballastierung mit Berechnung der Ballastierung mit Heckgewichten Heckgewichten bei Maschinen im Frontanbau. -
Seite 17: Straßenfahrt
Sicherheit Straßenfahrt Auf verkehrsrechtlich zulässigen Zustand achten Wenn Sie mit der Maschine öffentliche Verkehrswege befahren, muss die Maschine den aktuellen Verkehrsvorschriften entsprechen. Dazu gehören zum Beispiel: • Anbau der Beleuchtungs-, Warn- und Schutzeinrichtungen • Einhaltung der zulässigen Transportbreiten und -gewichte, Achslas- ten, Reifentragfähigkeit und Gesamtgewichte Bei Nichteinhaltung der Verkehrsvorschriften haften der Fahrer und Halter des Fahrzeuges. - Seite 18 Sicherheit Schutzeinrichtungen nicht entfernen Die Schutzeinrichtungen dürfen nicht entfernt oder umgangen werden. Vor dem Einsatz alle Schutzeinrichtungen überprüfen. Ungeschützte Maschinenteile können schwere oder tödliche Verletzungen verursa- chen. Mitfahren auf der Maschine ist verboten Niemals Personen oder Gegenstände auf der Maschine transportieren. Das Mitfahren auf der Maschine ist lebensgefährlich und streng verbo- ten.
-
Seite 19: Abkuppeln
Sicherheit Abkuppeln Erhöhte Verletzungsgefahr Beim Abkuppeln der Maschine vom Traktor besteht erhöhte Verlet- zungsgefahr. Daher: • Traktor gegen Wegrollen sichern • Niemals zwischen Traktor und Maschine beim Abkuppeln stehen • Dreipunktkraftheber langsam und vorsichtig betätigen • Auf ebene und sichere Standfläche für die Maschine achten •... -
Seite 20: Weitere Vorschriften
Sicherheit Hydraulikschläuche austauschen Tauschen Sie alle sechs Jahre die Hydraulikschläuche aus. Hydraulik- schläuche altern auch ohne erkennbare Schäden. Defekte Hydrauliklei- tungen können zu schweren oder tödlichen Verletzungen führen. Vorsicht bei Reinigung mit Hochdruckreiniger Die Maschine kann mit Wasser oder Dampfstrahl gereinigt werden. La- ger, Gebläse, Signalverteilerkasten, Kunststoffteile und Hydraulik- schläuche nur mit geringem Druck reinigen. -
Seite 21: Maschine Kennenlernen
Maschine kennenlernen Dieses Kapitel enthält allgemeine Angaben zu Ihrer Maschine sowie In- Maschine kennenlernen formationen über: • Einsatzbereich • Merkmale • Bezeichnung der Baugruppen • Technische Daten Einsatzbereich der Die Maschine darf je nach Werkzeugausstattung nur zu dem jeweiligen Zweck in der Landwirtschaft oder naheliegenden Bereichen eingesetzt Maschine werden. -
Seite 22: Merkmale Der Maschine
Maschine kennenlernen Merkmale der Robustes Gehäuse in optimierter Form Das Gehäuse ist für den harten Einsatz besonders robust und in einer Maschine optimierten Form ausgeführt. Schwenkarm Die Maschine ist für das Wechseln von der Arbeitsstellung in die Trans- portstellung mit einem Schwenkarm ausgestattet, der vom Traktor aus hydraulisch bedient werden kann. -
Seite 23: Bezeichnung Der Baugruppen
Maschine kennenlernen Bezeichnung der Baugruppen Warntafel und Beleuchtungseinrichtung Ablage für Hydraulik- Anschluss für schäuche Oberlenker Haltekette für die Ge- lenkwelle Drei-Punkt- Bock Gehäuse Anschluss für die Gelenkwelle zum Traktor Abstell- stütze Lastöse Getriebe Anschluss für Unterlenker Kufe Steinschlagschutz vorne Schutzabdeckung Hydraulik- für Keilriemen zylinder... -
Seite 24: Technische Daten
Maschine kennenlernen Technische Daten Höhe Breite Tiefe MU-H/S 140 MU-H/S 160 MU-H/S 180 MU-H/S 200 Höhe (m) In Arbeitsstellung 1,15 1,15 1,15 1,15 In Transportstellung, 90° 1,95 2,15 2,35 2,55 In Transportstellung, 0° 1,15 1,15 1,15 1,15 Breite (m) In Arbeitsstellung... - Seite 25 Maschine kennenlernen MU-H/S 140 MU-H/S 160 MU-H/S 180 MU-H/S 200 Kategorie Kategorie Unterlenker Schmierstoffe Getriebeöl SAE 90 EP SAE 90 EP SAE 90 EP SAE 90 EP Hydrauliköl SAE 90 EP SAE 90 EP SAE 90 EP SAE 90 EP Geräuschentwicklung (dbA)
-
Seite 26: Lieferung Und Montage
Lieferung und Montage Lieferumfang prü- Die Maschine wird komplett montiert ausgeliefert. Wenn Teile nicht Lieferung und Montage montiert sind, wenden Sie sich bitte an Ihren Händler. Montage nicht selbst vornehmen Nehmen Sie die Montage nicht selbst vor, da Voraussetzungen für einen ordnungsgemäßen Zustand der Maschine sind: •... -
Seite 27: Maschine Anbauen
Maschine anbauen Maschine anbauen Erhöhte Verletzungsgefahr Beim Ankuppeln der Maschine an den Traktor besteht erhöhte Ver- letzungsgefahr. Daher: • Traktor gegen Wegrollen sichern • Die Kategorien von Traktor und Maschine müssen gleich sein • Niemals zwischen Traktor und Maschine beim Ankuppeln stehen •... -
Seite 28: Gelenkwelle
Maschine anbauen Maschine leicht anheben Klappsplint öffnen und herausziehen Abstellstütze nach oben schieben und in der oberen Position mit Klappsplint fixieren Unterlenker so einstellen, dass die Maschine wenig Spiel nach Abstellstütze rechts oder links hat Klappsplint Oberlenker so einstellen, dass der Drei-Punkt-Bock senkrecht steht ... -
Seite 29: Anschluss An Den Traktor
Maschine anbauen Anschluss an den Trak- Bei einem Wechsel des Traktors muss die richtige Länge der Gelenk- welle geprüft werden. Besonders wichtig ist bei der Prüfung der Gelenk- welle die verbleibende Überlappung der beiden Hälften der Gelenkwel- le in der Position, in der die Gelenkwelle am weitesten auseinanderge- zogen ist. -
Seite 30: Hydraulik
Maschine anbauen Hydraulik Folgende Funktionen können gesteuert werden: Funktion Farbe der Staubkappe Maschine in Arbeitsstellung oder Transportstellung Gelb schwenken Maschine neigen Hydraulikschläuche an je ein doppeltwirkendes Steuerventil an- Maschine in Arbeitsstellung Maschine schließen neigen oder Transportstellung schwenken Elektrik Falls vorhanden, schließen Sie folgende Stecker an den Traktor an für: •... -
Seite 31: Vorbereitung
Vorbereitung Arbeitstiefe Die Arbeitstiefe kann in drei Stufen eingestellt werden. Die optimale Ar- Vorbereitung beitstiefe für die meisten Anwendungen liegt in der mittleren Einstel- lung. Werkzeuge dürfen keinen Bodenkontakt haben Bei Kontakt mit dem Boden können Steine oder anderes Material nicht mehr sicher durch den Steinschlagschutz zurückgehalten werden. -
Seite 32: Fahrten Auf Der Straße
Fahrten auf der Straße Verriegelungsbol- Zum Transport der Maschine muss nach dem Ankuppeln die Maschine Fahrten auf der Straße mit dem Verriegelungsbolzen gesichert werden. Maschine mit Verriegelungsbolzen sichern Für Fahrten auf der Straße muss die Maschine mit dem Verriege- lungsbolzen gesichert werden. Bei Fahrten ohne Verriegelungsbolzen kann die Maschine aus der Transportstellung kippen. -
Seite 33: Absperrhähne
Fahrten auf der Straße Absperrhähne Absperrhähne schließen, Steuergeräte sichern Vor der Straßenfahrt müssen die Absperrhähne geschlossen und die Steuergeräte am Traktor gegen versehentliche Betätigung ge- sichert werden. Bei offenen Absperrhähnen und ungesicherten Steuergeräten am Traktor kann die Maschine ungewollt während der Straßenfahrt in Arbeitspostion ausklappen. -
Seite 34: Unterlenker
Fahrten auf der Straße Unterlenker Die Unterlenker über den Drei-Punkt-Kraftheber des Traktors in der Höhe so einstellen, dass die Maschine hoch genug für den Trans- port steht Unterlenker Warntafeln [+] Beleuchtungseinrichtung auf korrekte Funktion prüfen Warntafeln mit Beleuch- tungseinrichtung Transport ohne Für den Transport zum Beispiel auf einem Anhänger, kann die Maschi-... -
Seite 35: Mulchen
Mulchen Arbeitsstellung Mulchen Gefahrenbereich kontrollieren Vor dem Ausklappen in Arbeitsstellung den Gefahrenbereich der Maschine kontrollieren. Auf ausreichende Sicht achten. Beginnen Sie das Ausklappen in Arbeitsstellung erst, wenn sich keine Perso- nen oder Gegenstände im Gefahrenbereich befinden. Das Ausklappen der Maschine ohne Kontrolle des Gefahrenbe- reichs kann zu schweren oder tödlichen Unfällen führen. - Seite 36 Mulchen 2. Arbeitsstellung Über das Steuergerät am Traktor die Maschine in Arbeitsstellung ausklappen 3. Verriegelungsbol- Zum Mulchen muss der Verriegelungsbolzen entfernt werden. Verriegelungsbolzen entfernen und in die Halterung einsetzen Bolzen mit Klappspint sichern Halterung Verriegelungs- bolzen...
-
Seite 37: Ausschwenken
Mulchen 3. Ausschwenken Die Position der Maschine hinter dem Traktor kann eingestellt werden. Dabei kann die Maschine wahlweise direkt neben der Traktorspur arbei- ten oder in der Traktorspur. Nicht bei abgesenkter Maschine ausschwenken. Zum Ausschwenken darf die Maschine nicht auf den Boden abge- senkt sein. -
Seite 38: Arbeiten
Mulchen Arbeiten Gefahrenbereich kontrollieren Der Gefahrenbereich vor und hinter der Maschine beträgt 8 m, zu den Seiten jeweils 2 m. Vor dem Anfahren, in Betrieb nehmen und während des Betriebs den Gefahrenbereich der Maschine kontrol- lieren. Auf ausreichende Sicht achten. Fahren Sie erst an, wenn sich keine Personen oder Gegenstände im Gefahrenbereich befin- Gefah- den. - Seite 39 Mulchen Beim Arbeiten mit dem Mulcher ist eine besondere Aufmerksamkeit des Betreibers notwendig. Arbeiten an Gräben, Hängen oder Böschungen sind besonders gefahrgeneigte Tätigkeiten. Wir können nur allgemeine Hinweise geben, die konkrete Situation muss durch den Betreiber beur- teilt werden.
- Seite 40 Mulchen Maschine nicht nach vorne neigen Die Maschine darf während der Arbeit nicht nach vorne geneigt sein. Eine nach vorn geneigte Maschine kann verstopfen und arbeitet fehlerhaft. Maschine über die Unterlenker des Traktors absenken, bis die Ma- Steinschlagschutz vorne schine auf dem Boden abgesenkt ist.
-
Seite 41: Reinigung Und Pflege
Reinigung und Pflege Reinigung Die Reinigung kann zum Beispiel mit einem Hochdruckreiniger erfol- Reinigung und Pflege gen. Dabei den Wasserstrahl niemals direkt auf Aufkleber oder Typen- schild halten. Lager nur mit geringem Druck reinigen Reinigen Sie die Lager nur mit geringem Druck. Eindringendes Wasser verringert die Lebensdauer der Lager Pflege Damit die Maschine eine lange Lebensdauer hat, empfehlen wir, nach... -
Seite 42: Abstellen Und Lagern
Abstellen und Lagern Maschine sicher Die Maschine muss ausgeklappt abgestellt werden. Abstellen und Lagern abstellen Abstellplatz vor unberechtigten Personen schützen Wird die Maschine am Traktor angekuppelt oder abgekuppelt ab- gestellt, muss der Abstellplatz so gewählt werden, dass der Abstell- platz gegen den Zutritt durch unberechtigte Personen geschützt ist. Personen können durch Kontakt mit Teilen der Maschine oder durch Manipulationen an der Maschine verletzt werden. - Seite 43 Abstellen und Lagern 1. Absperrhähne Absperrhahn am Hydraulikzylinder 1 auf Position „Offen“ stellen schlos- Offen Absperrhahn am Hydraulikzylinder 2 auf Position „Offen“ stellen schlos- Offen 2. Arbeitsstellung Über das Steuergerät am Traktor die Maschine in Arbeitsstellung ausklappen Maschine in Ar- beitsstellung...
-
Seite 44: Elektrik Und Hyd
Abstellen und Lagern 3. Verriegelungsbol- Zum Abstellen muss die Maschine mit dem Verriegelungsbolzen gesi- chert werden. Maschine mit Verriegelungsbolzen sichern Zum Abstellen muss die Maschine mit dem Verriegelungsbolzen gesichert werden. Wenn die Maschine nicht mit dem Verriegelungsbolzen gesichert ist, kann der Drei-Punkt-Bock umkippen. Unfälle können die Folge sein. -
Seite 45: Gelenkwelle
Abstellen und Lagern 5. Gelenkwelle Gelenkwelle vom Traktor trennen Haltekette öffnen Gelenkwelle in die Haltekette einlegen und Haltekette wieder schlie- ßen Haltekette 6. Abstellstütze Klappsplint öffnen und herausziehen Abstellstütze nach unten ablassen und in der unteren Position mit ... -
Seite 46: Maschine Lagern
Abstellen und Lagern 8. Absperrhähne schließen Absperrhahn am Hydraulikzylinder 1 auf Position „Geschlossen“ stellen schlos- Offen Absperrhahn am Hydraulikzylinder 2 auf Position „Geschlossen“ stellen Die Maschine ist jetzt sicher abgestellt. schlos- Offen Maschine lagern Die gereinigte Maschine sollte an einem trockenen Platz gelagert wer- den und auf waagerechtem, festen Untergrund stehen. -
Seite 47: Wartung
Wartung Zu Ihrer Sicherheit Wartung Spezielle Sicher- heitshinweise Voraussetzungen für Wartungsarbeiten Führen Sie Wartungsarbeiten nur aus, wenn Sie über das notwen- dige Fachwissen und das geeignete Werkzeug verfügen. Fehlendes Fachwissen oder ungeeignetes Werkzeug können zu Unfällen führen. Maschine vor unbeabsichtigter Inbetriebnahme schützen Instandsetzungsarbeiten und Wartungsarbeiten sowie Beseitigung von Funktionsstörungen an der angekoppelten Maschine grund- sätzlich nur vornehmen bei:... -
Seite 48: Schutzmaßnahmen Im Umgang Mit Ölen Oder Schmiermitteln
Wartung Schutzmaßnahmen Zusatzstoffe in Ölen und Schmiermitteln können unter Umständen schädliche Auswirkungen auf die Gesundheit haben. Weil eine Kenn- im Umgang mit Ölen zeichnung nach der Gefahrenverordnung nicht notwendig ist, beachten oder Schmiermitteln Sie bitte grundsätzlich: Hautkontakt vermeiden Vermeiden Sie Hautkontakt mit diesen Mitteln. Hautkontakt kann zu Hautschädigungen führen. -
Seite 49: Grundsätzliches
Wartung Grundsätzliches In dieser Tabelle finden Sie kurze Erklärungen zu den wichtigsten Be- griffen aus der Wartung. Arbeiten Ausführung • Fetten Fett an Gleitflächen mit Pinsel auftragen • Schmieren 1 - 2 Stöße aus der Fettpresse reichen in der Regel, falls nicht anders angegeben •... -
Seite 50: Schrauben Nachziehen
Wartung Schraubverbindun- Schrauben nachziehen Alle Schrauben müssen nachgezogen werden: • Nach den ersten Betriebsstunden • Je nach Einsatzhäufigkeit • Mindestens aber einmal je Saison Anzieh-Drehmomente allge- Alle Schraubverbindungen anhand der Angaben in der Tabelle anzie- mein hen. Falls andere Anzieh-Drehmomente notwendig sind, werden diese im Kapitel »Wartung«... -
Seite 51: Wartungsintervalle Und Einstellarbeiten
Wartung Wartungsinter- Die Angaben beziehen sich auf eine durchschnittliche Nutzung bei nor- malen Arbeitsbedingungen der Maschine. Bei starker Auslastung, zum valle und Einstell- Beispiel in Lohnunternehmen oder bei extremen Arbeitsbedingungen arbeiten wie starker Staubentwicklung, sind die Wartungsintervalle kürzer. Allgemein • •... -
Seite 52: Schmierarbeiten
Wartung Schmierarbeiten Lager schmieren Die Lager müssen regelmäßig geschmiert werden. Dabei nur mit 1 - 2 Stößen aus der Fettpresse schmieren: • Nach Wartungstabelle • Nach starker Beanspruchung • Mindestens aber einmal je Saison Wartungsfreie Lager dürfen nicht geschmiert werden. -
Seite 53: Übersicht Schmierstellen
Wartung Übersicht Schmier- stellen S = Schmierstelle Sonstige Schmier- Grundsätzlich gilt: • stellen Neben den in dieser Betriebsanleitung aufgezeigten Schmierstellen können sich weitere Schmierstellen an Ihrer Maschine befinden • Die Schmierstellen befinden sich in der Regel an Gelenken oder La- gern. -
Seite 54: Gelenkwelle
Wartung Gelenkwelle Die Gelenkwellen werden stark beansprucht. Daher ist eine regelmäßi- ge Wartung entscheidend für die Lebensdauer der Gelenkwellen. Hier sind nur die wichtigsten Arbeiten aufgezeigt. Vollständige Wartungsarbeiten an der Gelenkwelle: → Betriebsanleitung der Gelenkwelle Prüfen Gelenkwelle auf Verschmutzung prüfen und eventuell reinigen. ... -
Seite 55: Getriebeöl
Wartung Getriebeöl Das Getriebeöl muss den Spezifikation entsprechen. → Kapitel »Maschine kennenlernen«, Abschnitt »Technische Daten«, Seite 24 Kontrollieren 2x je Saison Schraube an der Kontrollöffnung mit Innensechskantschlüssel lösen und Schraube herausnehmen Ölstand kontrollieren. Der Ölstand soll bis zum unteren Rand der ... -
Seite 56: Austauschen
Wartung Austauschen 1x je Saison Über das Steuergerät am Traktor die Maschine hochklappen Maschine hochgeklappt Auffangbehälter für das Altöl unter die Ablassöffnung stellen Schraube an der Kontrollöffnung mit Innensechskantschlüssel lösen und Schraube herausnehmen Öl vollständig ablaufen lassen ... -
Seite 57: Werkzeuge
Wartung Werkzeuge Die Werkzeuge müssen ausgetauscht werden, wenn sie: • Beschädigt sind Bei Bedarf • Stark abgenutzt sind • Die Bohrung am Werkzeug verschlissen ist • Die Befestigungsschraube oder die Befestigungsmutter verschlis- sen sind Es ist wichtig, dass der Rotor ohne Unwucht läuft. Daher: •... -
Seite 58: Keilriemen
Wartung M-Schäkelmesser Maschine gegen Wegrollen und Absinken sichern Mutter lösen und Schraube herausnehmen Hülse Altes Werkzeug und Schäkel entfernen Mutter Schraube Hülse entfernen und auf Beschädigungen prüfen Falls die Hülse beschädigt oder verschlissen ist Hülse austauschen ... - Seite 59 Wartung Spannen Muttern lösen, aber nicht entfernen Muttern Muttern Kontermuttern lösen Mit Hilfe der Schrauben die Keilriemenspannung über den Schlitten Schrauben wie gewünscht einstellen Kontermuttern wieder anziehen Spannen Schlitten Entspannen Kontermuttern Flucht der Riemenscheiben prüfen. Die hintere Riemenscheibe ...
- Seite 60 Wartung Austauschen Zeigen sich Risse oder sonstige Schäden am Keilriemen, muss der Keilriemen ausgetauscht werden. Schrauben entfernen, Sicherheitsabdeckung abnehmen Schrauben Schrau- Der Keilriemen besteht aus zwei schmalen Keilriemen. Muttern lösen, aber nicht entfernen Muttern Kontermuttern lösen Mit Hilfe der Schrauben die Keilriemen entspannen ...
-
Seite 61: Kufen
Wartung Kufen Die Kufen schützen die Maschine vor dem direkten Kontakt mit dem Bo- den. Wenn Sie nicht rechtzeitig ausgetauscht werden, wird das Gehäu- se der Maschine beschädigt. Bei Bedarf Maschine sichern Die Arbeiten dürfen nur an einer gegen Wegrollen und Absinken gesicherten Maschine vorgenommen werden. -
Seite 62: Zusatzausrüstung
Zusatzausrüstung Warntafeln mit Be- Für den Transport der Maschine auf der Straße stehen Warntafeln mit Zusatzausrüstung integrierter Beleuchtungseinrichtung zur Verfügung. leuchtungseinrich- tung Verschleißeinlage Eine Einlage aus Metall schützt das Gehäuse vor Verschleiß. Gegenschneide Eine zweite Gegenschneide optimiert die Zuführung des Materials. Sie erreichen so eine bessere Zerkleinerung. -
Seite 63: Betriebsstundenzähler
Zusatzausrüstung Betriebsstunden- Ein elektronischer Betriebsstundenzähler zeigt die tatsächliche Be- triebsdauer an. Damit können Daten exakt erfasst und zum Beispiel für zähler Abrechnungen verwendet werden. -
Seite 64: Störungen Beseitigen
Störungen beseitigen Störungen können häufig leicht und schnell beseitigt werden. Bei Hyd- Störungen beseitigen raulikproblemen prüfen Sie zunächst: • Sind die Hydraulikschläuche korrekt angeschlossen? • Ist das Steuerventil am Traktor defekt? Falls ja, benachrichtigen Sie Ihren Händler. • Ist die Hydraulikpumpe des Traktors defekt? Falls ja, benachrichtigen Sie Ihren Händler. - Seite 65 Störungen beseitigen Störung Ursache Abhilfe Rotor dreht sich nicht Rotor ist durch Fremdkörper blo- Fremdkörper entfernen ckiert Freilauf in der Gelenkwelle oder am Freilauf korrekt montieren lassen Getriebe ist falsch montiert Gelenkwelle dreht sich, der Rotor Keilriemen gerissen Keilriemen austauschen nicht Ungewöhnliche Geräusche von Unzureichende Schmierung...
-
Seite 66: Entsorgung Der Maschine
Entsorgung der Maschine Wenn die Maschine eines Tages ausgedient hat, muss sie ordnungsge- Entsorgung der Maschine mäß entsorgt werden. Beachten Sie bitte die aktuell geltenden Entsor- gungsbestimmungen. Metallteile Alle Bauteile können der Altmetallverwertung übergeben werden. Kunststoffteile Alle Kunststoffteile sind gekennzeichnet und sind wiederverwendbar. Öl Öl aus der Hydraulikanlage in einem geeigneten Behälter auffangen und bei einer Altölannahmestelle entsorgen. -
Seite 67: Eg-Konformitätserklärung
EG-Konformitätserklärung EG-Richtlinie Müthing GmbH & Co KG Soest EG-Konformitätserklärung Am Silberg 23 2006/42/EG D-59494 Soest erklärt in alleiniger Verantwortung, dass das folgende Produkt der Typenschild und CE-Zeichen EG-Richtlinie 2006/42/EG entspricht: MU-H/S und Zusatzausrüstungen Soest, den 19.05.2016 Christian Jungmann Geschäftsführer und bevollmächtigt zur Zusammenstellung der techni- schen Unterlagen Kopie des Typenschildes / Eintrag der Seriennummer Maschinentyp:... - Seite 68 Index Index Abstellen Schraubverbindungen Ankuppeln Schutzmaßnahmen Anschließen Öle oder Schmiermittel Elektrik Schwerpunktabstand Hydraulik Sicherheit Anzieh-Drehmomente Abkuppeln Allgemein Achslasten Arbeiten Ankuppeln Arbeitgeber Bestimmungsgemäße Verwendung Arbeitsstellung Gesamtgewicht Arbeitstiefe In Betrieb nehmen Aufkleber, siehe Sicherheitsbildzeichen Landwirtschaftliche Ausbildung Mindestballastierung Mitfahren Pflege- und Wartungsarbeiten Baugruppen Pflege- und Wartungsintervalle Reifentragfähigkeit Reinigung...
