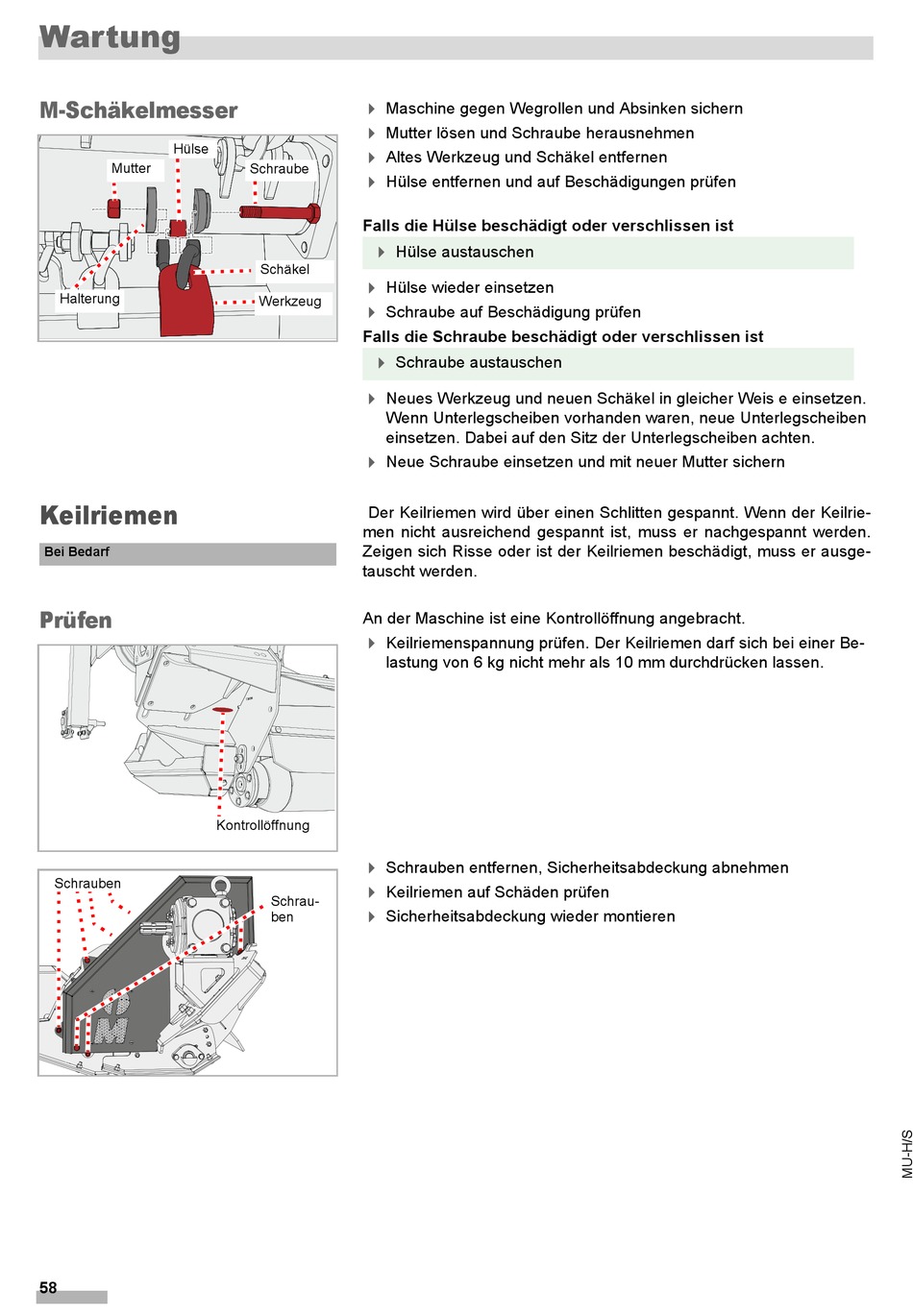

Wartung
M-Schäkelmesser
Hülse
Mutter
Halterung

Keilriemen

Bei Bedarf
Prüfen
Schrauben
58
Maschine gegen Wegrollen und Absinken sichern

Mutter lösen und Schraube herausnehmen

Altes Werkzeug und Schäkel entfernen

Schraube
Hülse entfernen und auf Beschädigungen prüfen

Falls die Hülse beschädigt oder verschlissen ist

Schäkel
Hülse wieder einsetzen

Werkzeug
Schraube auf Beschädigung prüfen

Falls die Schraube beschädigt oder verschlissen ist

Neues Werkzeug und neuen Schäkel in gleicher Weis e einsetzen.

Wenn Unterlegscheiben vorhanden waren, neue Unterlegscheiben
einsetzen. Dabei auf den Sitz der Unterlegscheiben achten.
Neue Schraube einsetzen und mit neuer Mutter sichern

Der Keilriemen wird über einen Schlitten gespannt. Wenn der Keilrie-
men nicht ausreichend gespannt ist, muss er nachgespannt werden.
Zeigen sich Risse oder ist der Keilriemen beschädigt, muss er ausge-
tauscht werden.
An der Maschine ist eine Kontrollöffnung angebracht.
Keilriemenspannung prüfen. Der Keilriemen darf sich bei einer Be-

lastung von 6 kg nicht mehr als 10 mm durchdrücken lassen.
Kontrollöffnung
Schrauben entfernen, Sicherheitsabdeckung abnehmen

Keilriemen auf Schäden prüfen

Schrau-
Sicherheitsabdeckung wieder montieren
ben 
Hülse austauschen
Schraube austauschen
