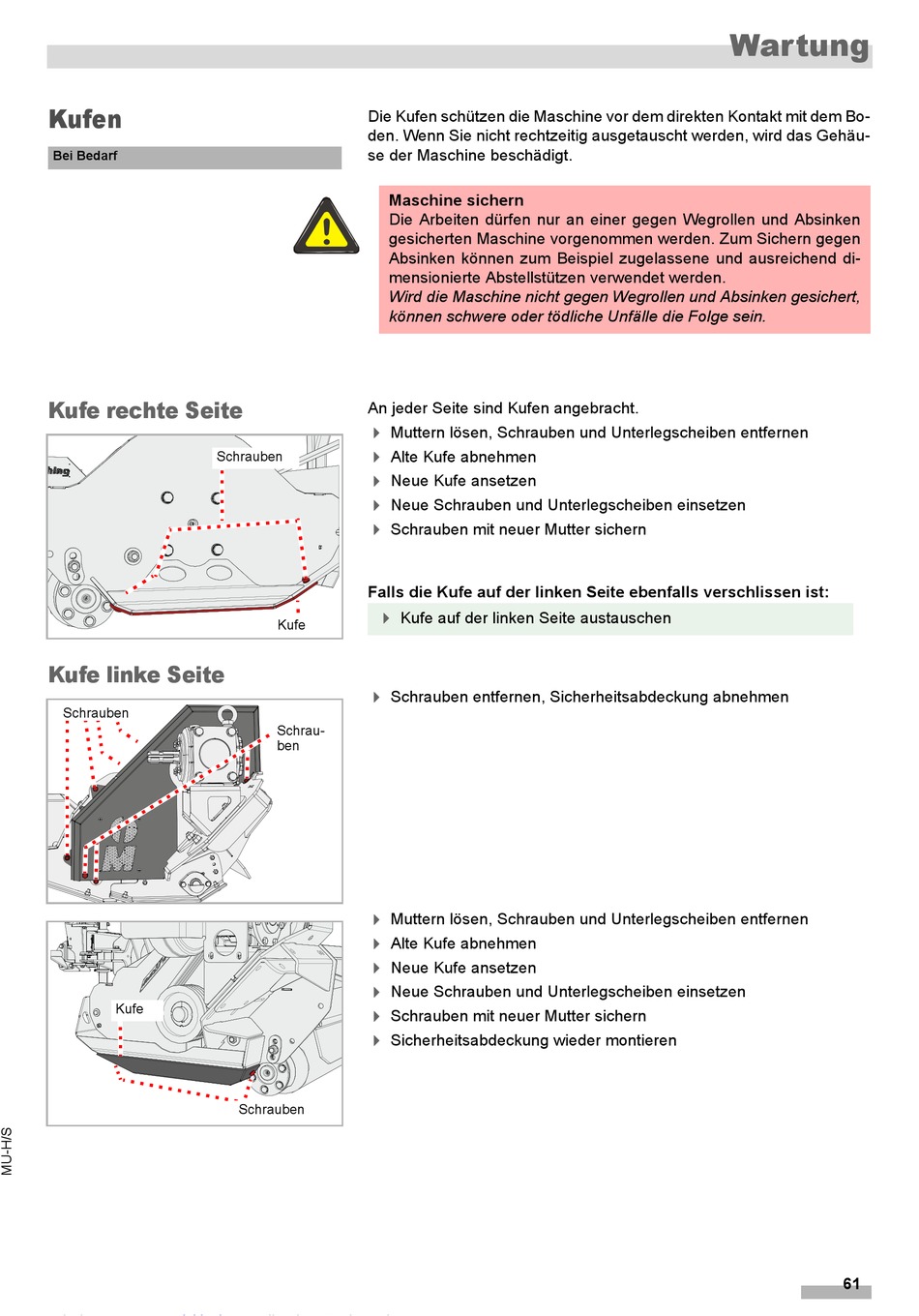

Kufen - Müthing MU-H/S 160 Betriebsanleitung

Kufen

Bei Bedarf
Kufe rechte Seite
Schrauben
Kufe linke Seite
Schrauben
Kufe
Die Kufen schützen die Maschine vor dem direkten Kontakt mit dem Bo-
den. Wenn Sie nicht rechtzeitig ausgetauscht werden, wird das Gehäu-
se der Maschine beschädigt.
Maschine sichern
Die Arbeiten dürfen nur an einer gegen Wegrollen und Absinken
gesicherten Maschine vorgenommen werden. Zum Sichern gegen
Absinken können zum Beispiel zugelassene und ausreichend di-
mensionierte Abstellstützen verwendet werden.
Wird die Maschine nicht gegen Wegrollen und Absinken gesichert,
können schwere oder tödliche Unfälle die Folge sein.
An jeder Seite sind Kufen angebracht.
Muttern lösen, Schrauben und Unterlegscheiben entfernen

Alte Kufe abnehmen

Neue Kufe ansetzen

Neue Schrauben und Unterlegscheiben einsetzen

Schrauben mit neuer Mutter sichern

Falls die Kufe auf der linken Seite ebenfalls verschlissen ist:
Kufe auf der linken Seite austauschen

Kufe
Schrauben entfernen, Sicherheitsabdeckung abnehmen

Schrau-
ben
Muttern lösen, Schrauben und Unterlegscheiben entfernen

Alte Kufe abnehmen

Neue Kufe ansetzen

Neue Schrauben und Unterlegscheiben einsetzen

Schrauben mit neuer Mutter sichern

Sicherheitsabdeckung wieder montieren

Schrauben
Wartung
61
