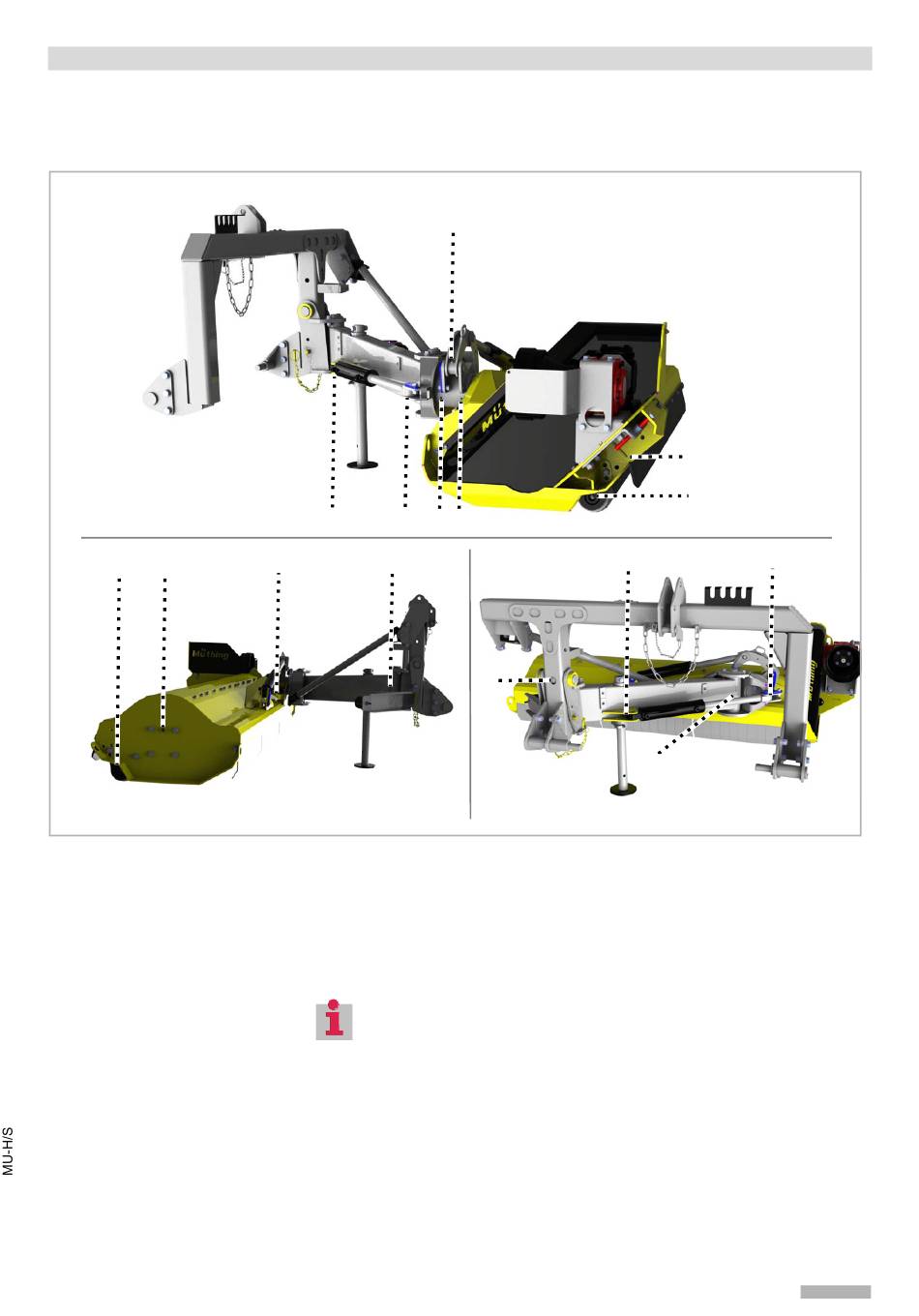

Übersicht Schmierstellen - Müthing MU-H/S 160 Betriebsanleitung

Übersicht Schmier-
stellen
S = Schmierstelle
S S
Sonstige Schmier-
stellen
S
S S S
S
S
Grundsätzlich gilt:
•
Neben den in dieser Betriebsanleitung aufgezeigten Schmierstellen
können sich weitere Schmierstellen an Ihrer Maschine befinden
•
Die Schmierstellen befinden sich in der Regel an Gelenken oder La-
gern. Kontrollieren Sie daher die gesamte Maschine auf solche
Schmierstellen.
Gezeigt wird die Lage der Schmiernippel meist exemplarisch an einem
Bauteil. Sind mehrere dieser Bauteile vorhanden, müssen entspre-
chend an jedem Bauteil die Schmiernippel abgeschmiert werden.
S
S
Wartung
S
S
S
S
S
53
