Teileliste
Teileliste

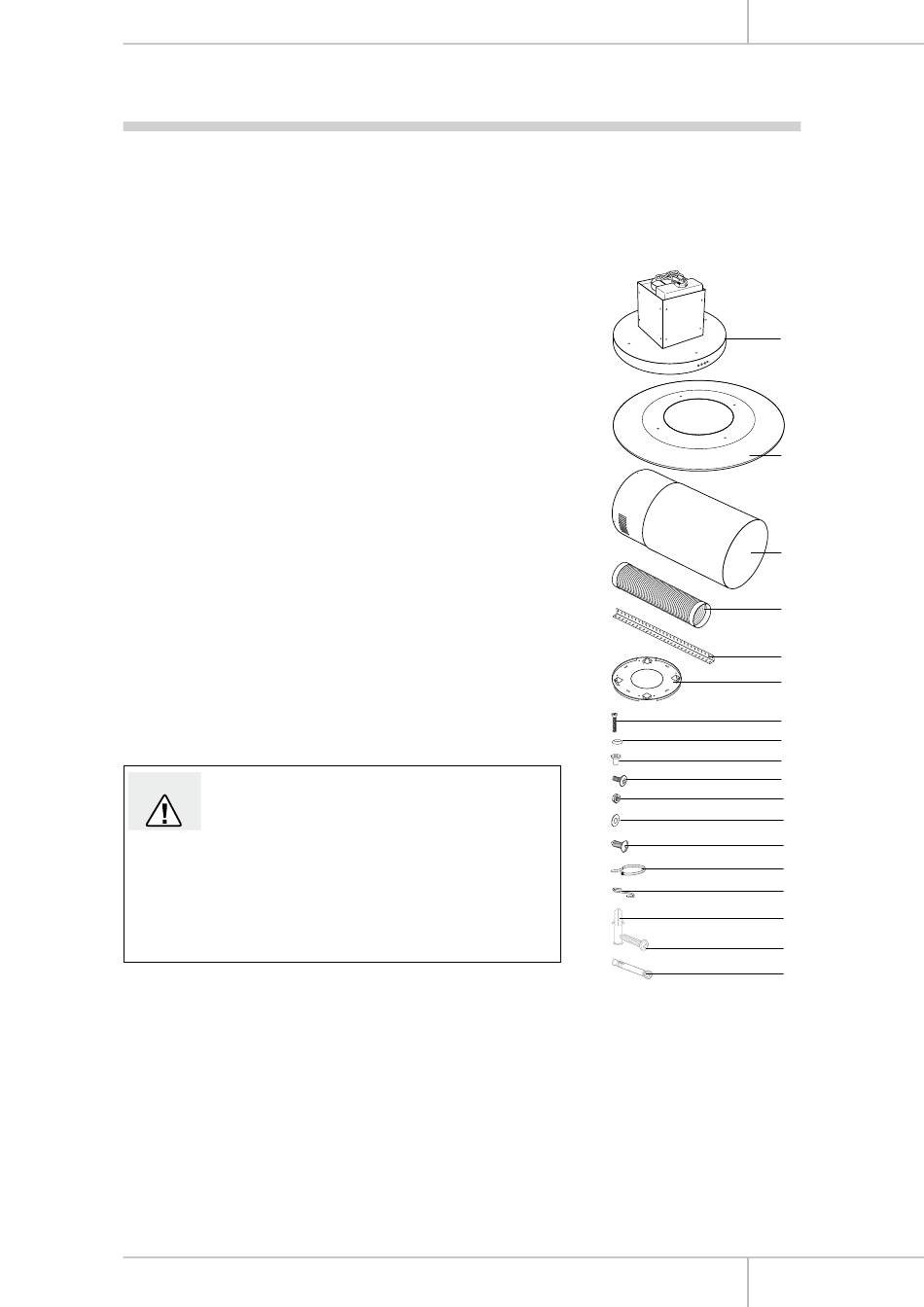

Um Ihnen die Montage Ihrer Dunstabzugshaube so einfach wie
möglich zu machen, sind alle Einzelteile durchnummeriert: Die
fett gedruckte Zahl ist die Teilenummer, die Ihnen hilft, einzelne
Teile zu identifizieren.
Bevor Sie mit der Montage beginnen, prüfen Sie bitte, ob alle
Einzelteile vorhanden und unbeschädigt sind.
1
Dunstabzugshaube
2
Glashaube
3
Kaminblende (2-teilig)
4
Abluftschlauch
5
8 Montageschienen
6
Grundplatte zur Deckenmontage
Kleinteile (im Beutel)
7
4 Schrauben 10 mm, ø 4 mm
8
4 Unterlegscheiben, konisch
9
4 Gummimuffen
10
40 Schrauben 10 mm, ø 4 mm
11
24 Muttern M4
12
24 Unterlegscheiben M4
13
4 Schrauben 10 mm, ø 4 mm
14
2 Kabelbinder
15
Montage-Haken (zum Einhängen der hochgeschobenen
Kaminblende 3 in eine Montageschiene 5 z.B. bei Reini-
gungs-/Wartungsarbeiten)
2 Kunststoff-Rückschlagklappen (ohne Abbildung, erfor-
derlich für Abluftbetrieb)
Material zur Montage der Grundplatte 6
Beschädigungs-/Verletzungsgefahr
Gefahr
durch unsachgemäße Installation!
Falsches Montagematerial kann zu Be-
schädigungen/Verletzungen führen.
• Verwenden Sie nur Montagematerial, das für
die Beschaffenheit Ihrer Decken und Wände ge-
eignet ist. Sollten Sie sich bei der Auswahl nicht
sicher sein, lassen Sie sich durch einen Fach-
mann beraten.
Nicht im Lieferumfang enthalten
Dieses Material ist nicht im Lieferumfang enthalten. Sie können es
jedoch im Fachhandel (z.B. einem Baumarkt) erwerben.
16
12 Dübel ø 10 mm
17
12 Schrauben 40 mm, ø 8 mm
oder alternativ
18
12 Schwerlastanker
Zubehör (nicht im Lieferumfang enthalten)
– Aktivkohlefilter
(ohne Abbildung, erforderlich für
betrieb
)
Die Bezugsquelle entnehmen Sie den „Technischen Daten" .
Insel-Dunstabzugshaube SY-3288C-E2-C7-900
Ohne Abbildung:
2 Kunststoff-Rückschlagklap-
pen (erforderlich für Abluftbe-
trieb)
Umluft-
Information
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
