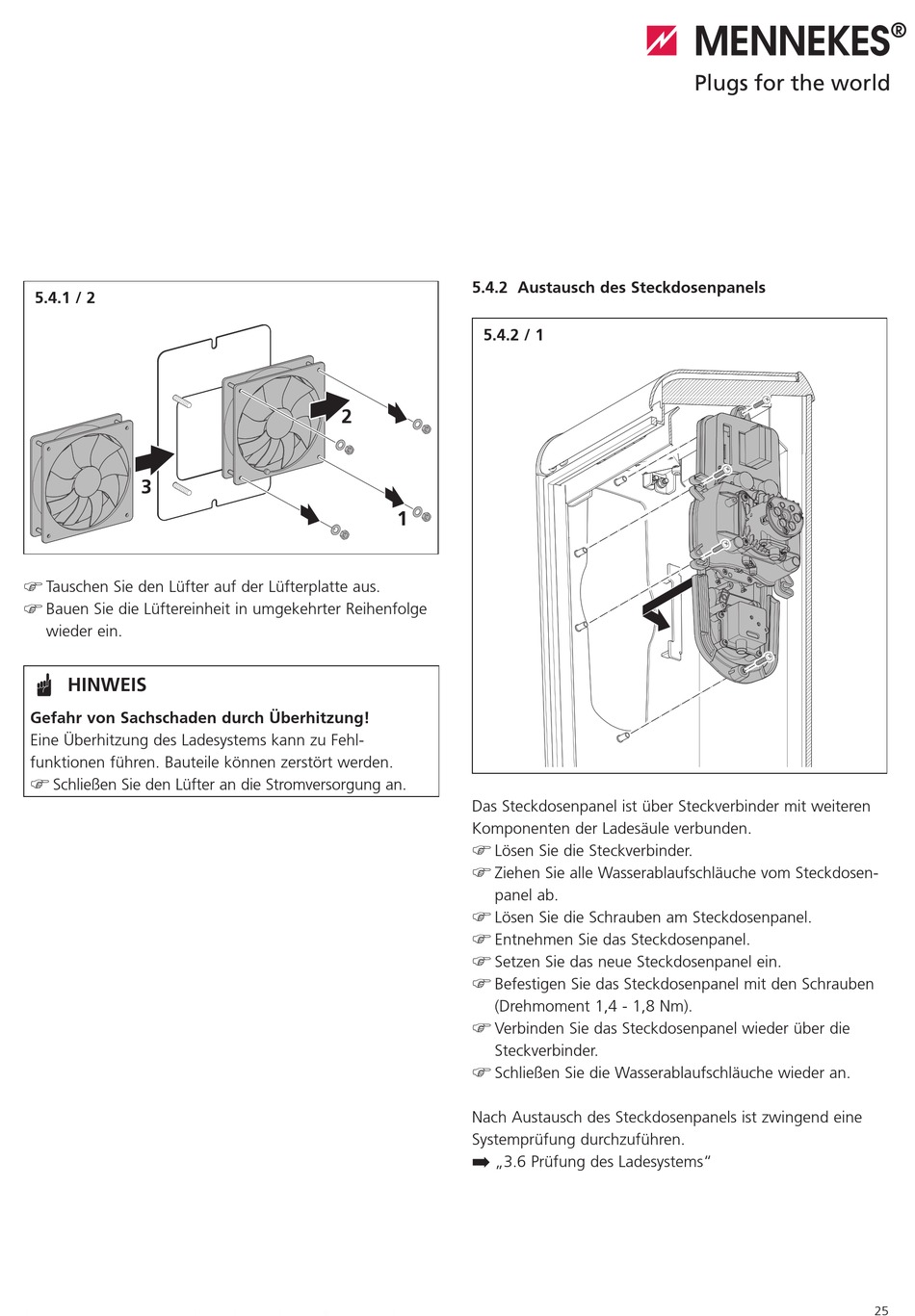

Austausch Des Steckdosenpanels - Mennekes Basic 3,7 Betriebsanleitung

5.4.1 / 2
3
)
Tauschen Sie den Lüfter auf der Lüfterplatte aus.
)
Bauen Sie die Lüftereinheit in umgekehrter Reihenfolge
wieder ein.
HINWEIS
Gefahr von Sachschaden durch Überhitzung!
Eine Überhitzung des Ladesystems kann zu Fehl-
funktionen führen. Bauteile können zerstört werden.
)
Schließen Sie den Lüfter an die Stromversorgung an.

5.4.2 Austausch des Steckdosenpanels

5.4.2 / 1
2
1
Das Steckdosenpanel ist über Steckverbinder mit weiteren
Komponenten der Ladesäule verbunden.
)
Lösen Sie die Steckverbinder.
)
Ziehen Sie alle Wasserablaufschläuche vom Steckdosen-
panel ab.
)
Lösen Sie die Schrauben am Steckdosen panel.
)
Entnehmen Sie das Steckdosen panel.
)
Setzen Sie das neue Steckdosen panel ein.
)
Befestigen Sie das Steckdosen panel mit den Schrauben
(Drehmoment 1,4 - 1,8 Nm).
)
Verbinden Sie das Steckdosenpanel wieder über die
Steckverbinder.
)
Schließen Sie die Wasserablaufschläuche wieder an.
Nach Austausch des Steckdosenpanels ist zwingend eine
Systemprüfung durchzuführen.
➡ „3.6 Prüfung des Ladesystems"
25
