Kesselmontage - bruns Boy III Installation Und Betrieb

Bei Aufstellung einer Gas-Feuerstätte in Räumen, die Wohn-
zwecken dienen, sind die nachfolgenden Bedingungen zu be-
achten.
Berücksichtigung der Vorschriften der TRGI 1986.
Montage der Abgasleitung als LAS Anlage in einem Schacht
F90.
Verbindungsleitung in konzentrischer Ausführung
Bei Montage an der Außenwand ist die zugelassene Bruns LAS
- Abgasleitung zu montieren.
Die Dachheizzentrale sollte mit der Bruns LAS Abgasleitung
angeschlossen werden.
Hinweis! Die Abgasleitungslänge ist vor der Aufstellung des
Kessels nach DIN 4705 zu ermitteln.
Maximale Abgasleitungslängen DN 70
Raumluft-
abhängig
1
BOY I 21 m
2
BOY II 21 m
1
BOY III 21 m
1
Bei Verlängerung der Verbindungsleitung um 1 mtr. verrin-
gert sich die Bauhöhe der Abgasleitung um 1,5 mtr.
2
Bei Verlängerung der Verbindungsleitung um 1 mtr. verrin-
gert sich die Bauhöhe der Abgasleitung um 1,0 mtr.
X
Da die Dachheizentrale insgesamt auf 4,0 mtr. begrenzt ist,
können bis zu 4 Umlenkungen eingebaut werden.
Ist raumluftabhängiger Betrieb des Kessels vorgesehen, dürfen
die Kessel in
- Aufstellräumen von Waschmaschinen
- Friseursalons
nicht installiert werden.
In der Nähe von chemischen Reinigungen, kann die Verbren-
nungsluft materialzerstörende Stoffe enthalten, die zu der Zer-
störung des Kessels führen können.
Bei der Aufstellung eines Kessels unbedingt zu prüfen!
Ferner sind lt. TRGI 1986 die erforderlichen Querschnittsgrößen
der Verbrennungsluftzuführung herzustellen bzw. der Ver-
brennungsluftverbund mit den angrenzenden Räumen ist herzu-
stellen.
Die Kessel können aufgrund der Abmessungen und der kleinen
Leistungsbereiche sehr gut auch als Etagenheizung verwendet
werden. Bei dieser Aufstellungsvariante muß die Ver-
brennungsluftführung über das Luft-Abgassystem ( LAS ) erfol-
gen.
Der Wandkessel darf generell nur mit aufgesetzter und
verschlossener Kesselverkleidung betrieben werden!

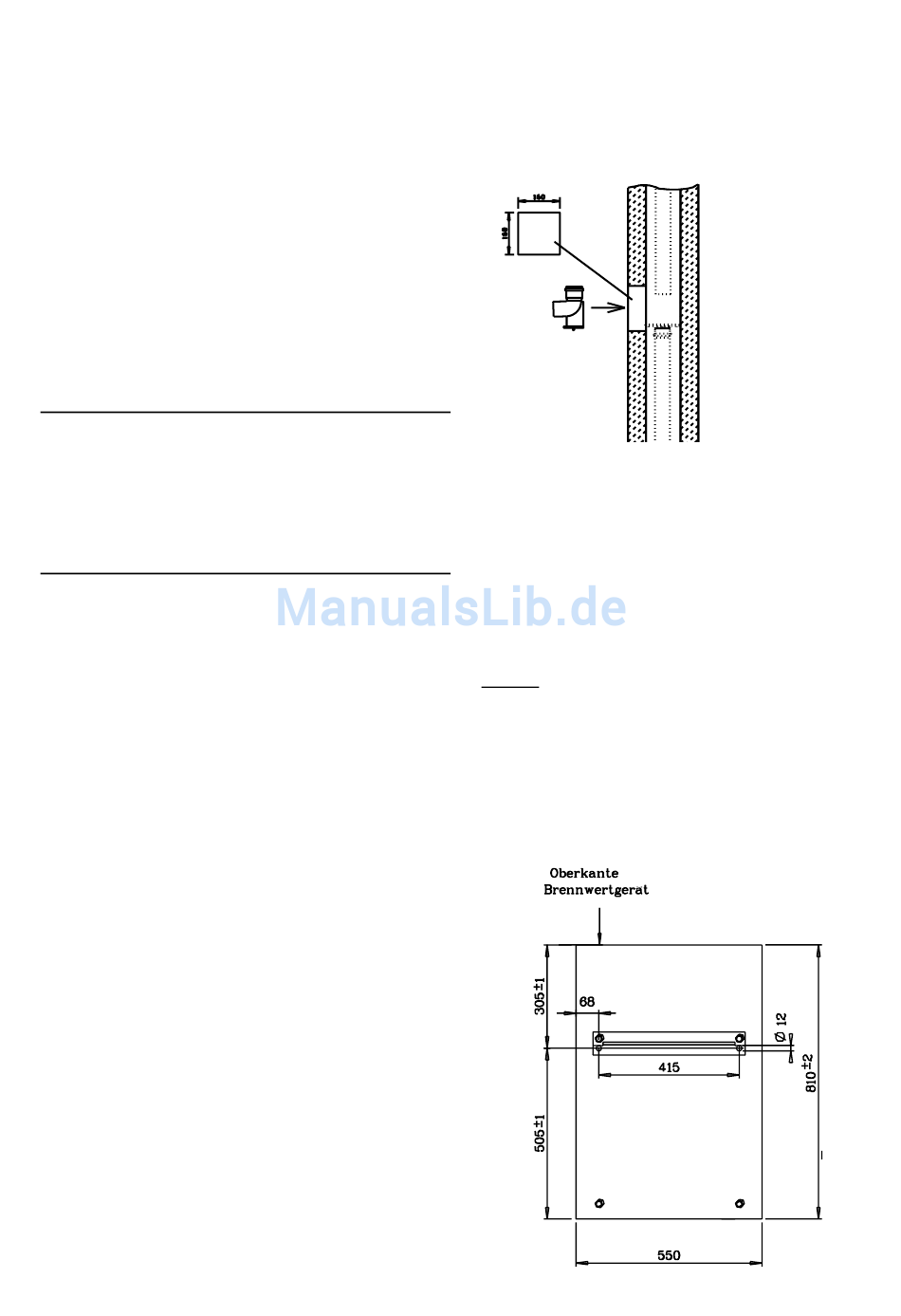

12. Kesselmontage

- Die Öffnung für die Montage des Stützbogens der Abgas-
Raumluft- Dachheiz-
unabhängig zentrale
X
7 m 7 m
X
21 m 21 m
X
15 m 15 m
leitung DN 70 lt. Abb. herstellen.
- Abgasleitung mit Anschlußbogen montieren.
- Mitte des Anschlußbogens als Bezugsmaß für die
Kesselanbringung mit Wasserwaage am Montageort
des Kessels anzeichnen.
Dabei leichtes Gefälle zum Gerät berücksichtigen.
- Die Bohrmaße (OK Gerät 305- 1 mm) (Mitte Anschluß-
öffnung + 250 mm) an der Wand anzeichnen und Mon-
tageschiene waagerecht anbringen.
- Ggfls. Schiene ausrichten.
Kessel mit den rückseitig angebrachten Stellschrauben
ausrichten.
- Bei der Montage darauf achten, daß der Hinterbau des
Kessels nicht verwindet, da sonst eine einwandfreies
Einhängen und Verriegeln der Kesselverschlußtür
nicht möglich ist.
Achtung! Der Kessel darf nur an Wänden mit ausreichender
Festigkeit montiert werden. Ansonsten sind sichere Einbau-
ten erforderlich.
Verbindungsleitung auf den Schacht montieren und den
Kesselanschluß vornehmen.
(Inbetriebnahme Seite 7)
Kesselrückwand
6
