25. Erläuterungen zum Anschluß

25.1 Allgemeine Hinweise

Bei der Anschlußverdrahtung des Boy Wandkessels steht
jeweils eine Klemmleiste für die elektronischen und der
elektrischen Bauteile zur Verfügung.
Die obere Klemmleiste ist für die elektronischen Fühler vor-
gesehen. Die untere Klemmleiste für den Anschluß der
elektrischen Bau- und Zubehörteile.
Die Zeitsteuerung für den Absenk- oder Frostschutzbetrieb
kann wahlweise mit einem elektrischen Uhrenthermostat
oder aber mit dem Sollwertrechner BC 40 (SR 5240) erfol-
gen.
Bei Anlagenauslegung mit Mischerbetrieb kann im Schalt-
feld ein Regelgerät eingebaut werden.
Hinweis! Bei Ein- oder Anbau eines zusätzlichen Re-
gelgerätes (auch Sollwertrechner SR 5240) ist grund-
sätzlich die serielle Schnittstelle
TEM 2.1 erforderlich.
De r wit t e r u n g s g e f ü h r t e K e s s e l b e t r i e b u n d d ie
B r a u c h w a s s e r v o r r a n g s c h a l t u n g w i r d b e i a l l e n
Ausführungen von dem integrierten Steuergerät MCBA
1468D abgedeckt.
Die Verdrahtungspläne sind auf den Seiten 15 und 16 zu
finden!
25.2 Regelgeräte für Anlagentypen
A n l a g e n t y p A o d e r B m i t C h r o n o t h e r m
Uhrenthermostat:
- Außenfühler an der Nordseite des Hauses im
Schatten anbringen.
- Brauchwasservorrangfühler in die Tauchhülse des
Warmwasserspeichers einbringen. (Beim einstec-
ken die Klemmfeder nach vorn biegen).
- Uhrenthermostat Chronotherm im Referenzraum
des Hauses montieren.
- Über eine zweiadrige Anschlußleitung mit der
Klemme (RT) verbinden.
Anlagentyp A oder B mit Sollwertrechner BC 40 (SR
5240)
- Position der Fühler wie unter Pos. 1 beschrieben.
- Sollwertrechner BC 40 (SR 5240) im Refe-
renzraum des Hauses montieren.
- Über eine zweiadrige Anschlußleitung mit dem
zweipoligen Anschlußstecker am Schaltpult ver-
binden.
Anlagentyp C mit witterungsgeführter Regelung BC 40
(C1 UMU)
- Position der Fühler wie unter Pos. 1 beschrieben.
- Regelgerät in den Ausschnitt des Schaltfeldes
einschieben. Dazu den Ausschnitt mit einem
scharfen Messer ausschneiden und das
vorgestanzte Alublech ausbrechen.
Bei Installation eines Außenfühlers, Einstellung des
Parameter (d) im Service Code
Achtung! Kabelverbindung nur Datenleitung. Keine
Spannung anlegen!

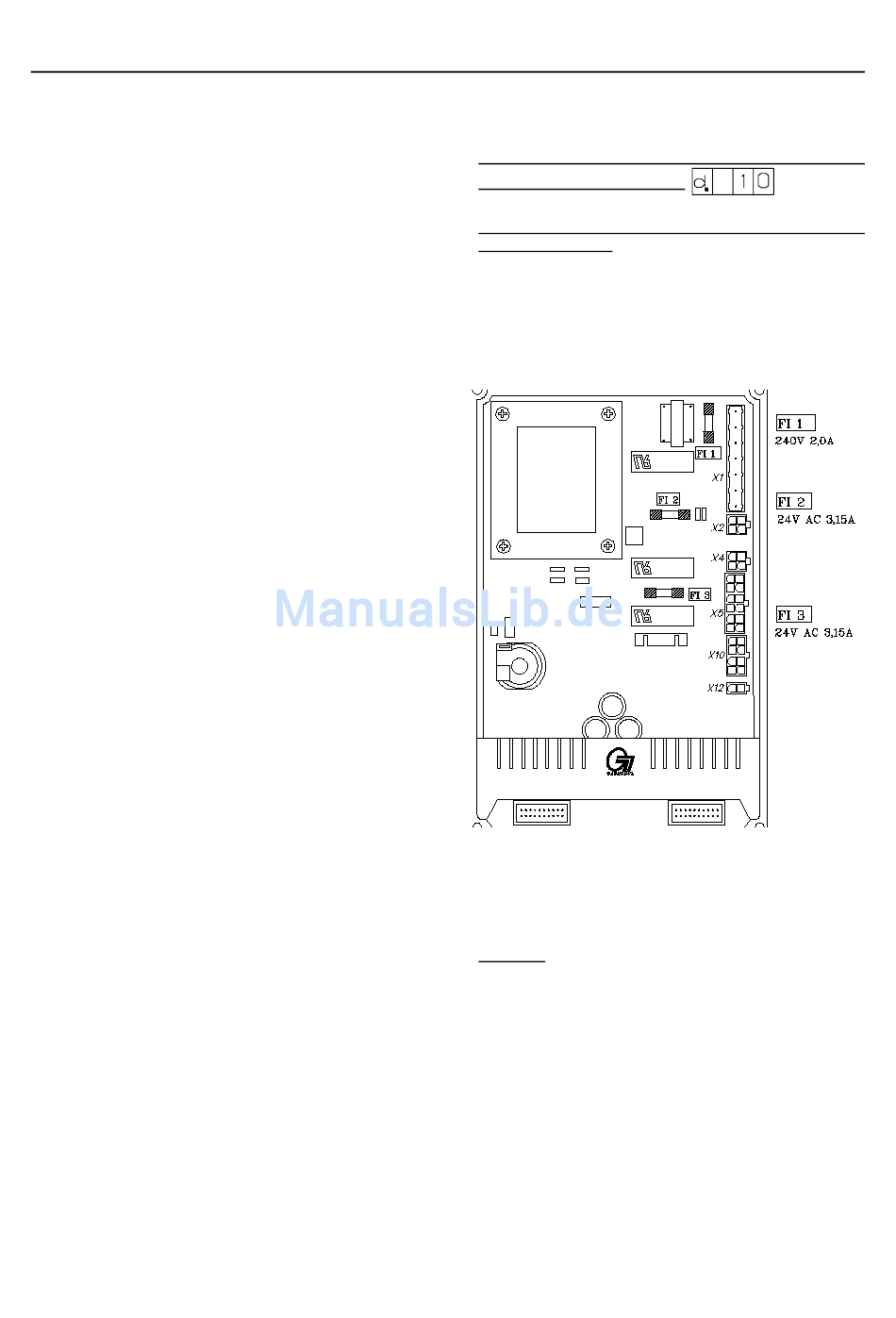

25.3 Sicherungen und
Steckerleiste
Die Absicherung und die Verdrahtung
auf der Steckerleiste des Steuergerätes MCBA siehe
nachfolgend aufgeführte .
Legende:

Sicherungen:

F1 Netzeingangssicherung 2,0 A
F2 Absicherung Gebläsemotor 3,15 T
F3 Absicherung Niederspannungsseite
A
Steckerleiste:
X1 Netz
X2 Lüftermotor
X4 3-Wege Ventil
X5 Digitale Eingänge (12 Polig)X10 Fühlereingänge (8 olig)
X12 frei
17
.
des MCBA 3,15
