21. Schaltfeld und Tastenfeld

Beschreibung

Der Bruns Wandkessel - BOY - ist mit dem Kesselsteuerungs-Modul MCBA 1468 D ausgestattet.
Der Kessel kann mit dem Sollwertrechner SR 5240, welcher entweder in einem Referenzraum oder am Schaltfeld des Kessels
montiert wird, Zeit- und Außentemperaturabhängig gesteuert werden.
Im Steuergerät programmiert sind die Kesselregelungs- und Steuerfunktionen wie Kesseltemperaturregelung-,
Boilervorrangschaltung über Umsteuerventil, Modulation der Gebläsemotordrehzahl und der Gasarmatur.
Desweiteren übernimmt das Modul die für den Kessel erforderlichen Sicherheitsfunktionen wie Abgastemperaturbegrenzung-,
Sicherheitstemperaturbegrenzung-, Mindestumlaufüberwachung und die Überwachung des Gas-Vordrucks.
Bei Temperaturdifferenz VL/RL <25K eine modulierende Leistungsrücknahme.
Bei Temperaturdifferenz >35 K setzt der Kesselschutz ein (Störabschaltung).
Für den Einbau einer witterungsgeführten Regelung für Anlagen mit zwei oder mehr Heizkreisen ist im Schaltfeld ein Durchbruch
vorgesehen und ermöglicht eine problemlose Nachrüstung der Regelung.

Funktionen des Moduls:

- Feuerungsautomat
- Flammenwächter
- Steuerung Umwälzpumpe
- Gebläseregelung
- Steuerung des Dreiwegeventiles
- Elektrische Zündung
- Kesselparameter
- Temperaturabfrage und
Fehleranzeige

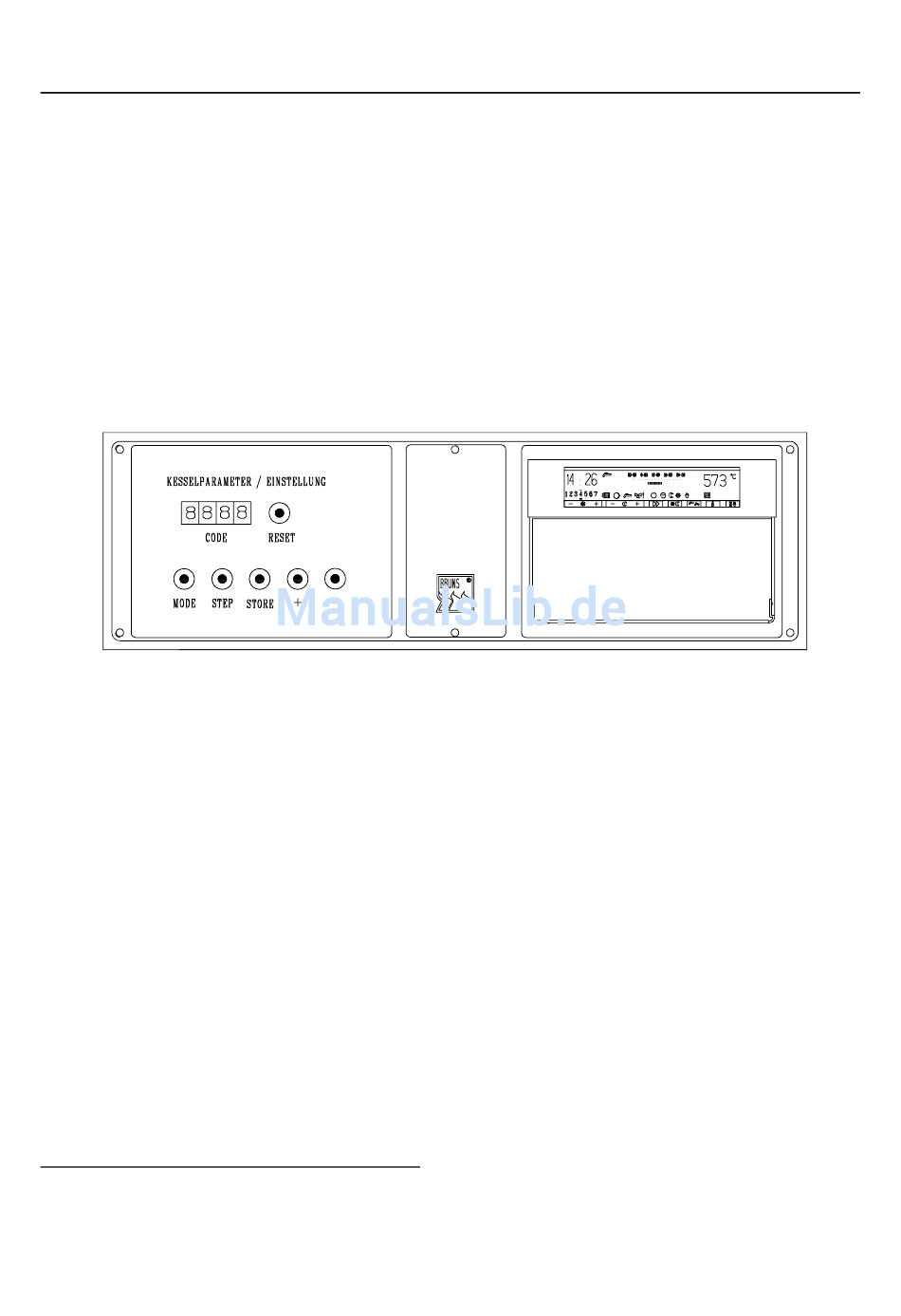

Tastenbelegung des Bedienfeldes
- RESET = Entriegelung
- MODE = Wahl des Parametermodus
- STEP = Erhöhung Schrittnummer
- STORE = Speichern einer
Einstellung
- + = Erhöhen einer Einstellung (Schrittnummer)
- - = Absenken einer Einstellung
Brauchwasser erhält automatisch Vorrang vor Heizbetrieb!
Das Bedien-und Display- Anzeigefeld
Mittels der MODE - Taste kann die Funktion der Anzeige
gewählt werden.
Nach ca. 15 Minuten kehrt das Programm automatisch in
die Grundeinstellung zurück.
Das Tastenfeld, das Anzeigedisplay und die
zugehörigen Funktionsabläufe werden in den
folgenden Kapiteln auf den nächsten Seiten
beschrieben.
Außentemperaturgesteuerter Kesselbetrieb
Die Vorlauf t em per at ur wir d in Abhän- gigkeit
entsprechend der Außentemperatur gleitend gefahren.
Umschaltung auf Speichervorrangschaltung
automatisch bei Unterschreitung der eingestellten Spei-
chertemperatur.
Kessel-Absenkbetrieb erfolgt über die Zeitsteuerung bei
Einsatz von Sollwertrechner, Uhrenthermostat oder
Einbauregelung.
