Anleitung Zur Umverdrahtung - bruns Boy III Installation Und Betrieb

Montagehinweis zur Verdrahtung des dreiadrigen Dreiwegeventil am

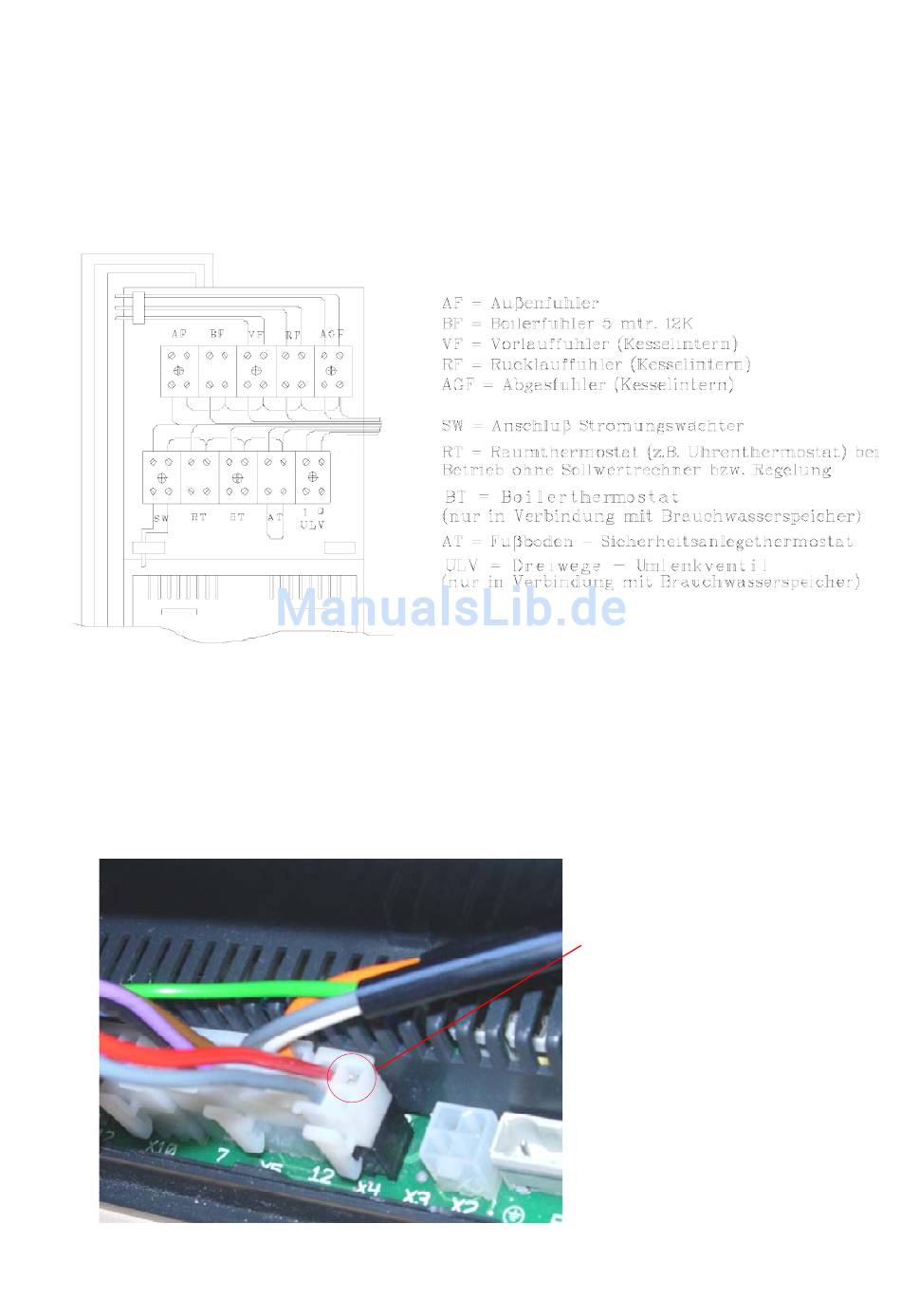

Abbildung 1: Klemmlesiste am Brennwertkessel

Anleitung zur Umverdrahtung:

Gerät Spannungslos schalten,
-
Stecker X4 am MCBA abziehen,
-
Das mitgelieferte braune Kabel in Stecker X4 wie in Abbildung 2 einstecken,
-
! Bitte beachten Sie, dass das Kabel nicht wieder rausgezogen werden kann !
Stecker X4 wieder aufstecken.
-
Abbildung 2: Steckerleiste Steuergerät „MCBA"
Montagehinweis zur Umverdrahtung mit Dreiwegeventil.doc
Achtung:
Steuergerät „MCBA"
Das Ende mit Wiederhaken des
mitgelieferten braunen Kabels
muss hier eingesteckt werden.
Das andere Ende mit
Lüsterklemme ist mit dem
übrig gebliebenen Kabel am
Dreiwegeventil zu verbinden.
