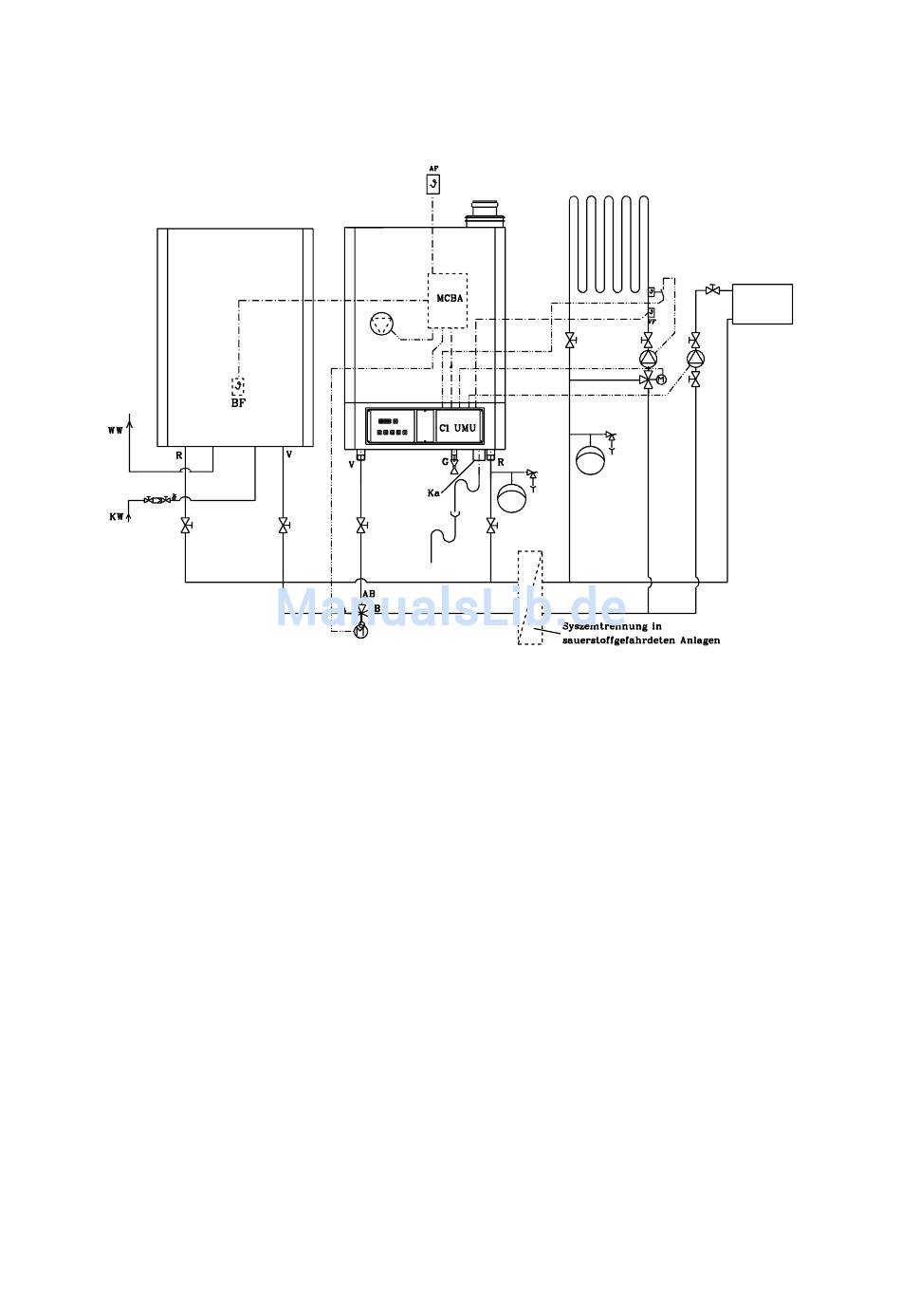

16.3 Anlagentyp C: Zweikreisregelung mit Mischer:
Kessel mit Einbauregler C1 UMU (Typ: PM 2940)
Hinweise!
Bauseitig sind zu erstellen:
- Kondenswassersyphon mit freiem Einlauf
- Überströmventil in Anlagen mit
Kreislauf
- Dreiwege-Umlenkventil
- D a s S i c h e r h e i t s v e n t i l
Druckmanometer ist im Kessel eingebaut.
- Ein Ausdehnungsgefäß mit 14 l Inhalt kann im
Gehäuse integriert werden (siehe Preisliste)
WICHTIG! Der Kondenswasserablauf muß in einem offenen
Einlauf münden. Es sind daher bauseitig die entsprechende
Vorbereitungen zu treffen.
Die Dimensionierung des Ausdehnungsgefäßes ist
aufgrund der Anlagensituation nach DIN 4751 vorzunehmen.
geschlossenem
24 V
24 V - 1" Ig
1 / 2 " u n d e i n
Dreiwege-Umschaltventil
ACHTUNG, sehr wichtig! Auf den richtigen Anschluß des
Heizkreises und des Brauchwasserbereiters am Dreiwege-
Umsteuerventil achten!
Kesselvorlauf
Heizungsanlage = B
Brauchwasser
HINWEIS: Die Anschlußhinweise beziehen sich auf die
vom Hersteller gelieferten Dreiwege-Umschaltventile.
Sollten Fremdfabrikate benutzt werden, ist darauf zu
achten, daß in Grundstellung (Stromlos) die Durchströmung
zum Brauchwasserspeicher gewährleistet ist.
Daten: 24 V- Wechselstrom!
Umschaltventile HONEYWELL VM 2011: Verdrahtung an
1 2
der unteren Anschlußleiste:
blau=0; braun=1; schwarz=2
Federbelastete ventile sind auf Klemme 1 und Klemme 0
der Anschlußleiste zu verdrahten.
=2
10
= AB
= A
0
