23. Grundverdrahtung für Sollwertrechner

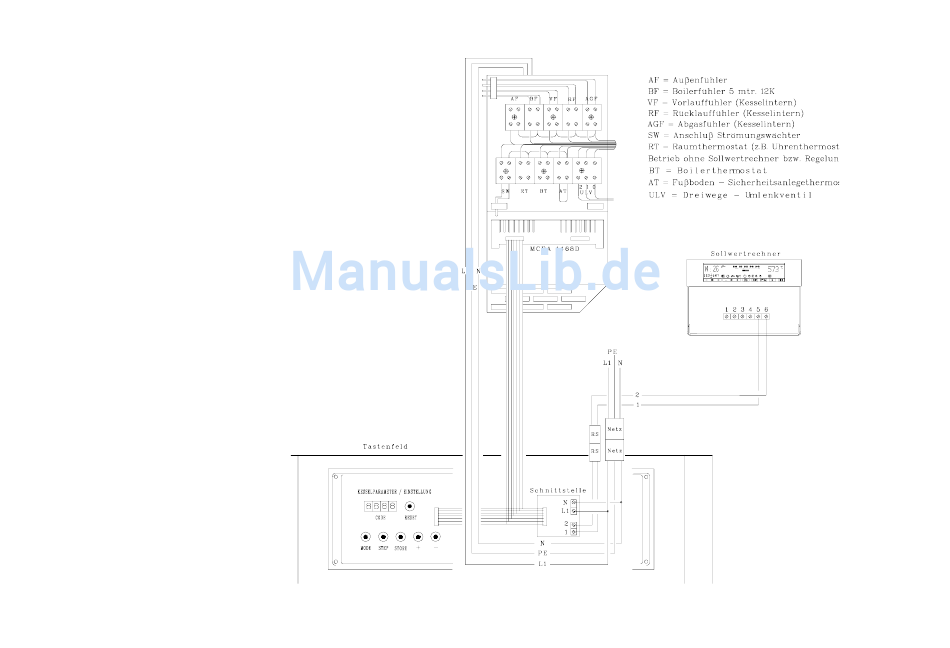

Boy Brennwertkessel mit Grundverdrahtung für Sollwertrechner SR 5240
HINWEIS: Die Anschlußhinweise beziehen sich auf die
vom Hersteller gelieferten Dreiwege-Umschaltventile.
Sollten Fremdfabrikate benutzt werden, ist darauf zu achten,
daß in Grundstellung (Stromlos) die Durchströmung zum
Brauchwasserspeicher gewährleistet ist.
Daten: 24 V- Wechselstrom!
Federbelastete Umschaltventile sind auf Klemme 1 und
0 der Anschlußleiste zu verdrahten.
Dreiwegeventil HONEYWELL VM 2011 : Verdrahtung an 0, 1, 2 der
unteren Anschlußleiste blau=0; braun=1; schwarz
=2
