26. Elektroinstallation

Die Elektroinstallation ist gemäß den VDE-Bestimmungen
und den TAB des Elektrizitätsversorgungs-Unternehmen
auszuführen.
ACHTUNG!
Bei der Installation in Bädern, besonders innerhalb des
Schutzbereiches I sind die gültigen VDE - Bestimmungen
zu beachten.
1. Heizungsnotschalter vorsetzen
2. Absicherung max. 10 A
3. Bei unter Erdgleichen installierten Flüssiggas-
Kesselanlagen (externes Tank-Magnetventil am
Flüssiggasbehälter) ist die Nachrüstung mit der
AM 3 Platine erforderlich. Die Platine ist ebenso
für Sammelalarm-Meldung geeignet
4. Vorschriften der örtlichen EVU`s und der VDE
Richtlinien

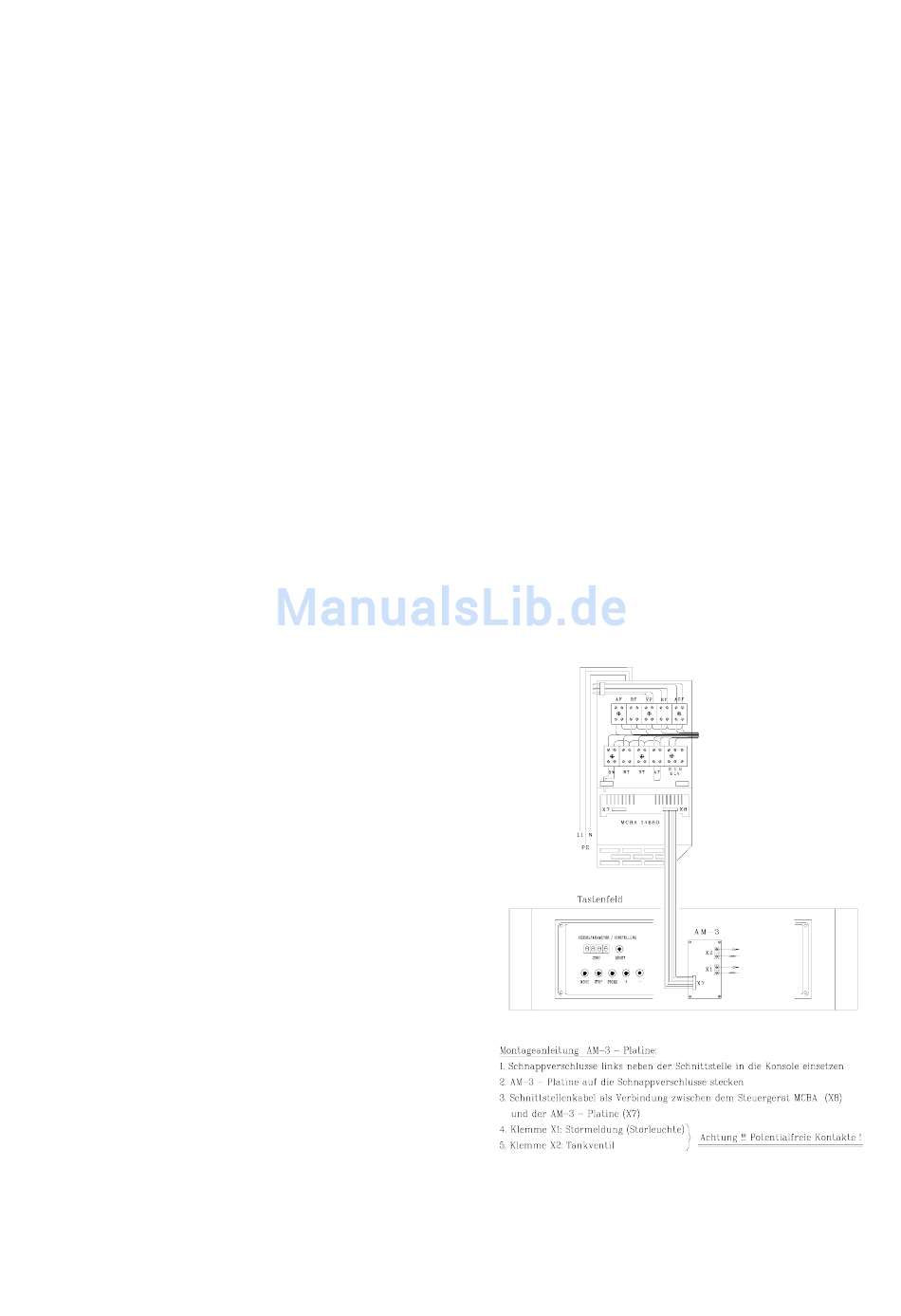

26.2. Tankventilansteuerung, (AM3-Platine)
Ein Nachrüsten des Kessels mit der Tankventilansteuerung ist
im Falle der Kesselinstallation unter Erdgleiche erforderlich.
Dadurch wird der zusätzlich geforderten Absicherung bei evtl.
Störungen genüge getan.
- Spannung abschalten
- Schaltfeld demontieren
- Platine mit vier Abstandhaltern in der Rückwand
montieren.
- Kabel durch die Gummitülle in der Rückwand hindurch-
führen.
- Stecker des Flachbandkabels an dem rechten An-
schluß unterhalb des MCBA Steuergerätes aufstecken.
- Verbindungskabel von dem Tankventil an X 2 auflegen.
Hinweis! Da hier Potentialfreier Ausgang vorliegt benötigt
die Ansteuerung des Tankventiles eine eigene Span-
nungsversorgung!
26.3 Störmeldeeinrichtung (AM3-Platine)
Ebenfalls kann die Platine als Störmeldeeinrichtung genutzt wer-
den.
Dazu ist der Potentialfreie Ausgang X1 vorgehen.
An diesem Anschluß kann mit eigener Spannungsversogung
eine Störmeldeeinrichtung eingebunden werden.

26.1 Kabelinstallation

Das Netzkabel muß durch eine der Kabeldurchführungen
an der Gehäuseunterseite eingeführt und auf dem Wie-
land-Stecker am MCBA-Gehäuse verdrahtet werden.
Netzkabel und Zuleitungen für Außenfühler und
Umlenkventil (3 x 0,75 mm²) müssen bauseitig geliefert
und installiert werden! Für den Anschluß des
Außenfühlers kann u.U. ein geschirmtes Kabel
erforderlich sein.
Alle Kabel sind durch die an der Unterseite des Gerätes
angebrachten Kabeleinführungen einzuführen.
Brennerkabel und Umwälzpumpenkabel sind montiert.
Der Kessel sollte auch bei längerer Außerbetriebssetzung
nicht vom Netz getrennt werden. In diesen Fällen sollte
die Wärmeforderung und die Brauchwasser-
Wärmeforderung über das Tastenfeld deaktiviert werden
(siehe Bedienung Tastenfeld auf Seite 14) .
18
