Emitter-Strom fließen kann, aber der Leistungsverlust über die Basis-
Emitter-Strecke gering gehalten wird, um auch hier Strom zu sparen.
Zur Positionsbestimmung des Ventilstellbereichs werden an einem
Getrieberad mithilfe des Optoreflexkopplers (RFK30) die Umdrehungs-
impulse abgefragt. Dazu wird am Controller der interne Pull-up-Wi-
derstand an Port PC6 eingeschaltet. Die Aktivierung der Sendediode
des Reflexkopplers erfolgt über den Widerstand R7 über Port PC7. Das
abgefragte Getrieberad enthält drei spiegelnde Markierungen
Sobald eine dieser Markierungen vor dem Reflexkoppler auftaucht, wird
der Transistor des Reflexkopplers durchgeschaltet und der Port PC6 auf
Masse gezogen, was wiederum als Impuls gewertet wird.
Über die SPI-Schnittstelle des Mikrocontrollers wird das RF-Trans-
ceiver-Modul (TRX1) angesteuert. Das Modul dient zur Datenkommuni-
kation mit einem Homematic IP Access-Point und den Linkpartnern.
Die Erfassung der Isttemperatur erfolgt mithilfe des temperaturab-
hängigen NTC-Widerstand R22 und des Referenzwiderstands R12. Um
die Temperatur zu ermitteln, wird der Port PD5 auf „high" gesetzt und
mit dem internen A/D-Wandler an Port PD4 des Mikrocontrollers der
Spannungsabfall über R22 erfasst. Mit der ermittelten Spannung kann
die Temperatur unter Berücksichtigung der NTC Temperatur-Widerstand-
Kennlinie berechnet werden.
Die Spannungsversorgung erfolgt über zwei Mignon-Batterien. Der
PTC-Widerstand R6 dient als reversibles Sicherungselement.
Nachbau
Bild 4
zeigt alle Bestandteile des HmIP-eTRV-2-Bausatzes. Wie bei ELV
Bausätzen üblich, sind bereits alle SMD-Bauteile vorbestückt. So ist nur
noch die ordnungsgemäße Bestückung der Platinen zu kontrollieren.
(Bild
3).

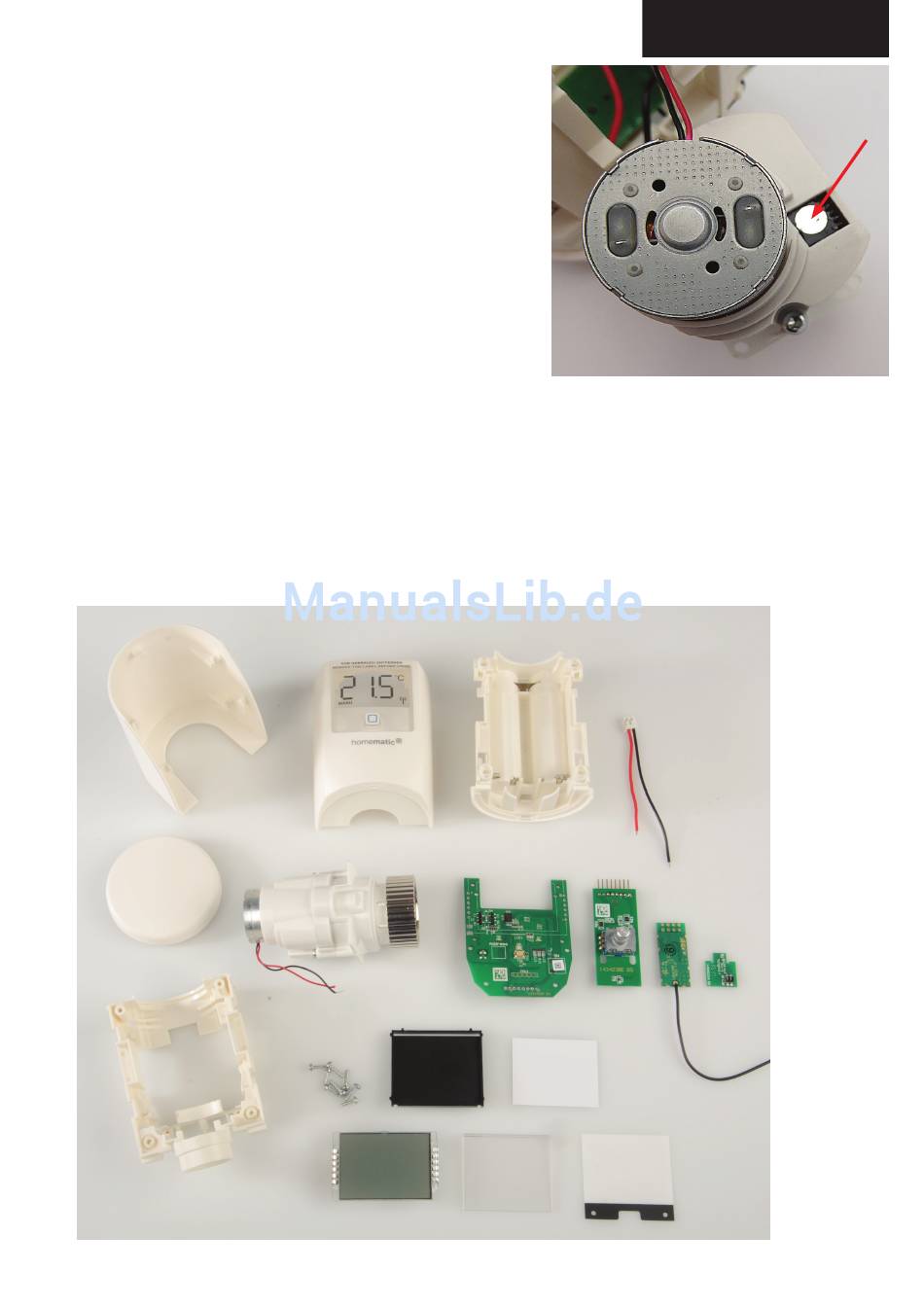

Bild 3: Durch einen Gehäuseausschnitt werden die reflektierenden
Markierungen am Getrieberad durch die davor platzierte Reflex-
lichtschranke erkannt.
Œ
Ž
Bau- und Bedienungsanleitung 5
Bild 4:
Alle Bestandteile
des Bausatzes. Die
Platinen werden
bereits vollständig
bestückt geliefert.
1 = Reflektorfolie
2 = Lichtverteilplatte
3 = Diffusorfolie
