5
5.3

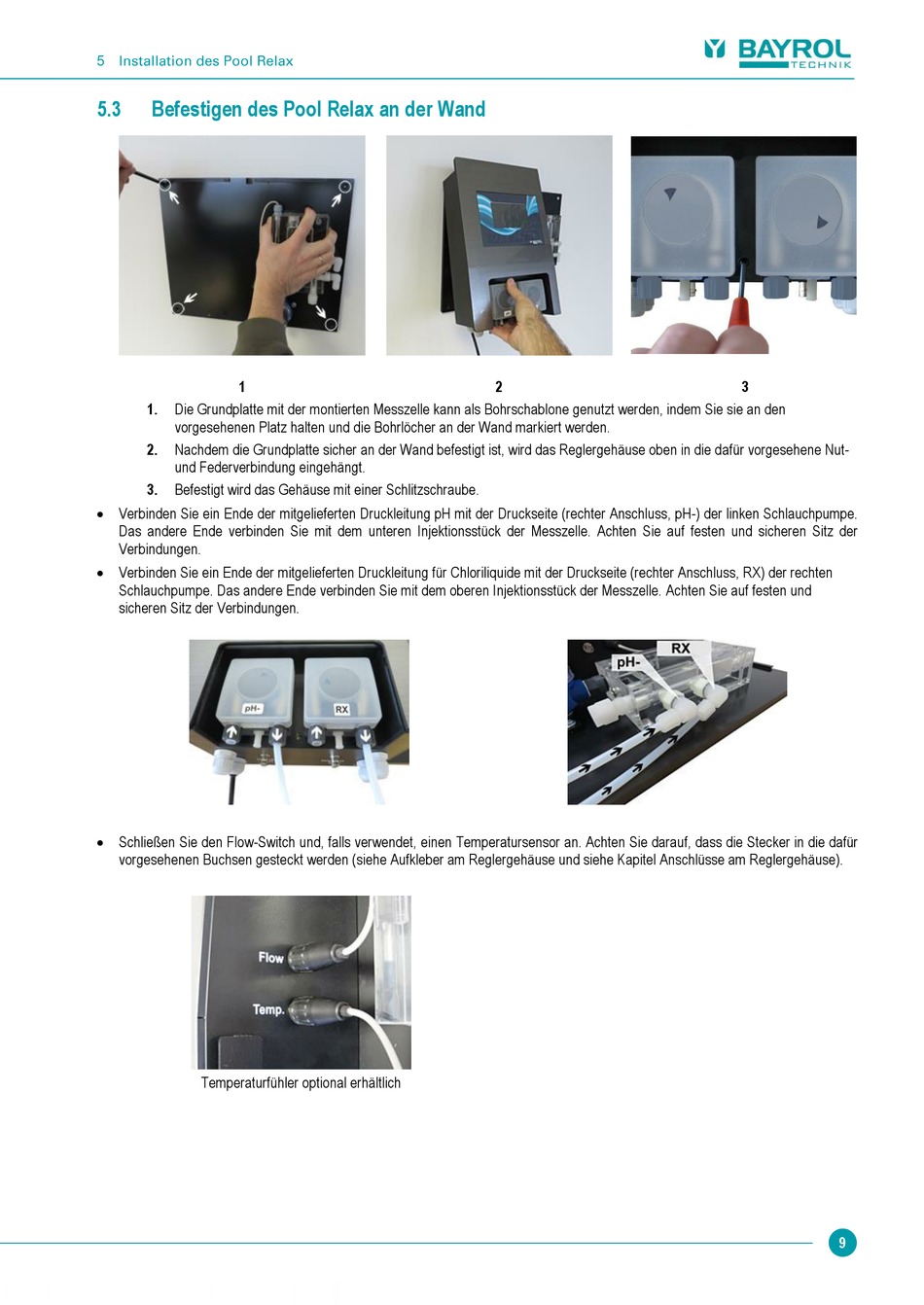

Befestigen des Pool Relax an der Wand

1
1.
Die Grundplatte mit der montierten Messzelle kann als Bohrschablone genutzt werden, indem Sie sie an den
vorgesehenen Platz halten und die Bohrlöcher an der Wand markiert werden.
2.
Nachdem die Grundplatte sicher an der Wand befestigt ist, wird das Reglergehäuse oben in die dafür vorgesehene Nut-
und Federverbindung eingehängt.
3.
Befestigt wird das Gehäuse mit einer Schlitzschraube.
 Verbinden Sie ein Ende der mitgelieferten Druckleitung pH mit der Druckseite (rechter Anschluss, pH-) der linken Schlauchpumpe.
Das andere Ende verbinden Sie mit dem unteren Injektionsstück der Messzelle. Achten Sie auf festen und sicheren Sitz der
Verbindungen.
 Verbinden Sie ein Ende der mitgelieferten Druckleitung für Chloriliquide mit der Druckseite (rechter Anschluss, RX) der rechten
Schlauchpumpe. Das andere Ende verbinden Sie mit dem oberen Injektionsstück der Messzelle. Achten Sie auf festen und
sicheren Sitz der Verbindungen.
 Schließen Sie den Flow-Switch und, falls verwendet, einen Temperatursensor an. Achten Sie darauf, dass die Stecker in die dafür
vorgesehenen Buchsen gesteckt werden (siehe Aufkleber am Reglergehäuse und siehe Kapitel Anschlüsse am Reglergehäuse).
Temperaturfühler optional erhältlich
2
3
9
