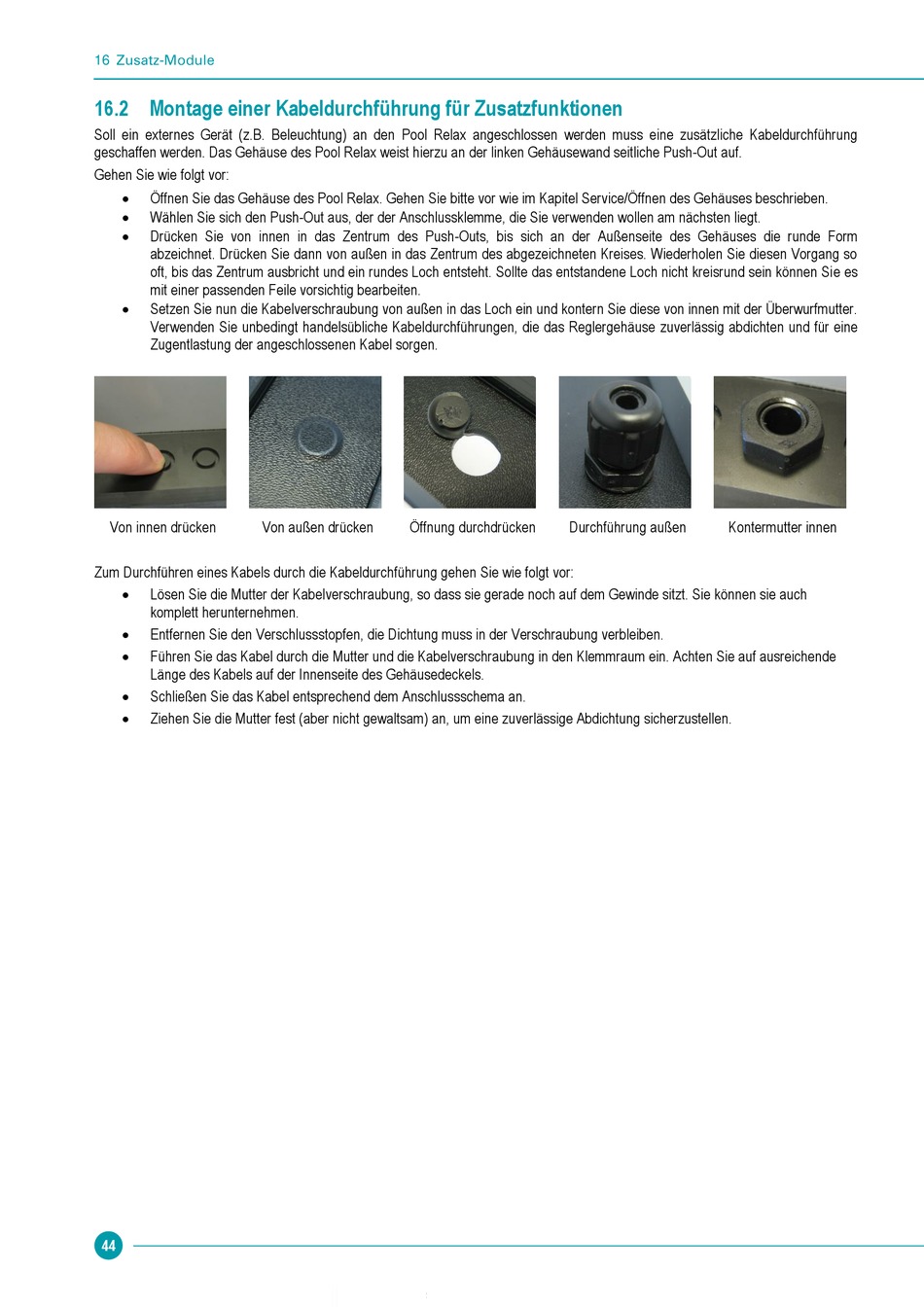

16.2 Montage einer Kabeldurchführung für Zusatzfunktionen
Soll ein externes Gerät (z.B. Beleuchtung) an den Pool Relax angeschlossen werden muss eine zusätzliche Kabeldurchführung
geschaffen werden. Das Gehäuse des Pool Relax weist hierzu an der linken Gehäusewand seitliche Push-Out auf.
Gehen Sie wie folgt vor:

Öffnen Sie das Gehäuse des Pool Relax. Gehen Sie bitte vor wie im Kapitel Service/Öffnen des Gehäuses beschrieben.

Wählen Sie sich den Push-Out aus, der der Anschlussklemme, die Sie verwenden wollen am nächsten liegt.

Drücken Sie von innen in das Zentrum des Push-Outs, bis sich an der Außenseite des Gehäuses die runde Form
abzeichnet. Drücken Sie dann von außen in das Zentrum des abgezeichneten Kreises. Wiederholen Sie diesen Vorgang so
oft, bis das Zentrum ausbricht und ein rundes Loch entsteht. Sollte das entstandene Loch nicht kreisrund sein können Sie es
mit einer passenden Feile vorsichtig bearbeiten.

Setzen Sie nun die Kabelverschraubung von außen in das Loch ein und kontern Sie diese von innen mit der Überwurfmutter.
Verwenden Sie unbedingt handelsübliche Kabeldurchführungen, die das Reglergehäuse zuverlässig abdichten und für eine
Zugentlastung der angeschlossenen Kabel sorgen.
Von innen drücken Von außen drücken
Zum Durchführen eines Kabels durch die Kabeldurchführung gehen Sie wie folgt vor:

Lösen Sie die Mutter der Kabelverschraubung, so dass sie gerade noch auf dem Gewinde sitzt. Sie können sie auch
komplett herunternehmen.

Entfernen Sie den Verschlussstopfen, die Dichtung muss in der Verschraubung verbleiben.

Führen Sie das Kabel durch die Mutter und die Kabelverschraubung in den Klemmraum ein. Achten Sie auf ausreichende
Länge des Kabels auf der Innenseite des Gehäusedeckels.

Schließen Sie das Kabel entsprechend dem Anschlussschema an.

Ziehen Sie die Mutter fest (aber nicht gewaltsam) an, um eine zuverlässige Abdichtung sicherzustellen.
44
Öffnung durchdrücken Durchführung außen Kontermutter innen
