3.4 3D-FUSSPLATTEN
VERSTELLUNG
ACHTUNG
BEI ALLEN EINSTELLARBEITEN AN DEN FUSSPLATTEN
DARF DER BENUTZER NICHT IM STEHTRAINER STEHEN.
3.4.1 Winkeleinstellung der 3D-Fußplatten
Die 3D-Fußplatten können separat stufenlos dreidimensio-
nal verstellt, geneigt und verdreht werden.
(1) Zur 3D-Winkelverstellung:
• Lösen Sie den Klemmhebel (A) und bringen Sie
die Fußplatte in die gewünschte Neigung/Position/
Drehung.
• Drehen Sie den Klemmhebel (A) wieder sehr fest zu.
ACHTUNG
Prüfen Sie anschließend den festen Sitz der Fußplatte
ggf. den Klemmhebel (A) fester anziehen.
3.4.2 Abduzieren der 3D-Fußplatten
(1) Zum Abduzieren:
• Lösen Sie die Stellschraube (B) und verschieben
Sie die Fußplatte entlang des Trägers (C) in die ge-
wünschte Position.
• Drehen Sie die Stellschraube (B) wieder fest zu.
3.4.3 Höheneinstellung der 3D-Fußplatten
(2) Zur Höheneinstellung:
• Lösen Sie die Stellschraube (A) und
• verschieben Sie die jeweilige Fußplatte entlang
des Trägers (B) in die gewünschte Position.
• Drehen Sie die Stellschraube (A) wieder fest zu.
3.4.4 Tiefeneinstellung der 3D-Fußplatten
(1) Zur Tiefeneinstellung:
• Lösen Sie die Stellschraube (B) und entfernen Sie
die Fußplattenhalterung (D) komplett.
• Drehen Sie die Halterung (D) um 180° und
• montieren Sie sie wieder auf dem Träger (C).
• Drehen Sie die Stellschraube (B) wieder fest zu.
3.5

FUSSGURTE

(3 + 4) Zum Öffnen/Schließen/ Spannen der Fußgurte:
• Die Klett-Flausch-Verbindung (A) des Klettver-
schlusses nach oben abziehen und öffnen.
• Den Gurt je nach gewünschter Spannung weiter
nach außen bzw. innen ziehen
• und dann den Klettverschluss wieder an das Ge-
genteil (B) drücken und schließen.

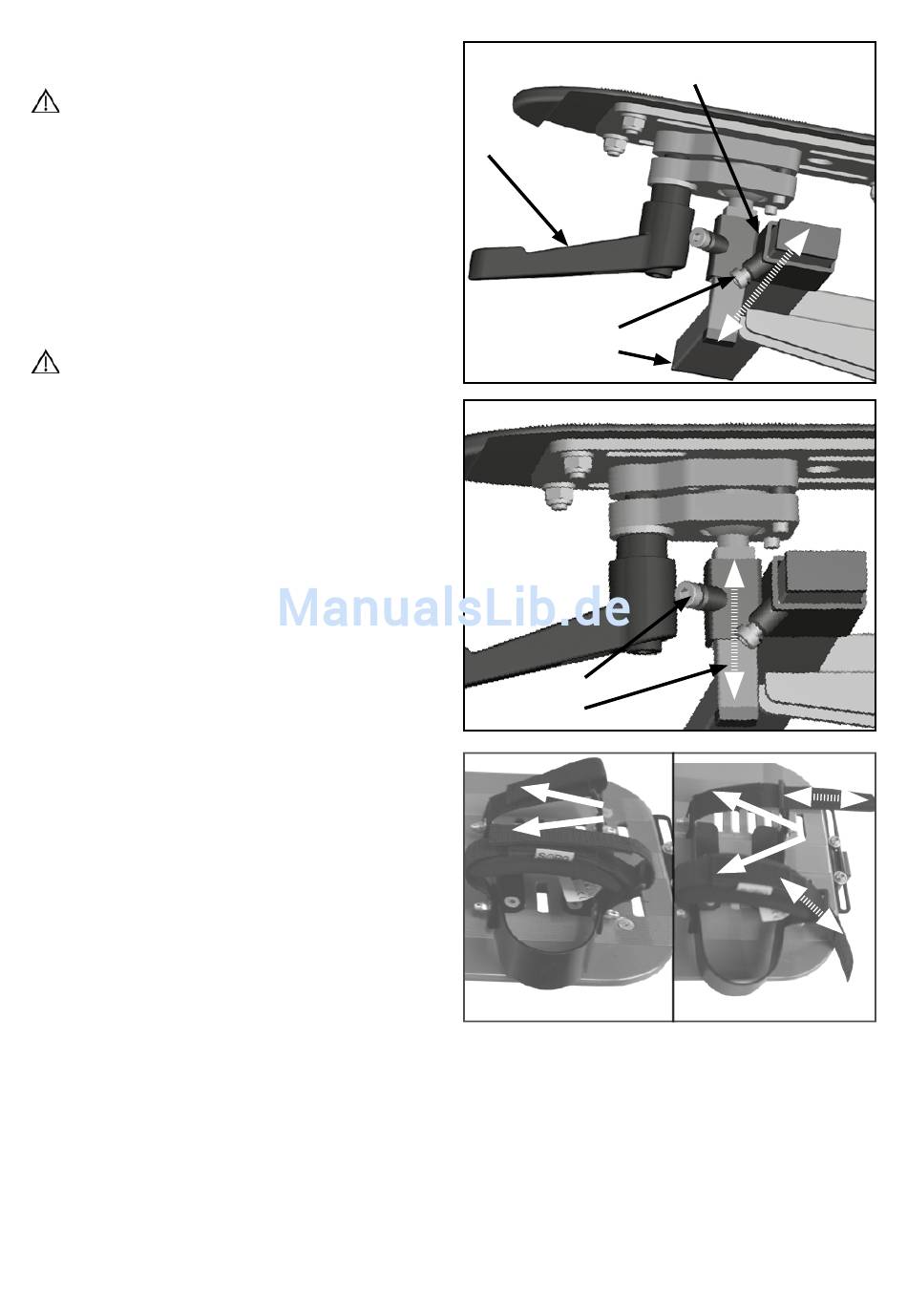

MIT WINKEL-
