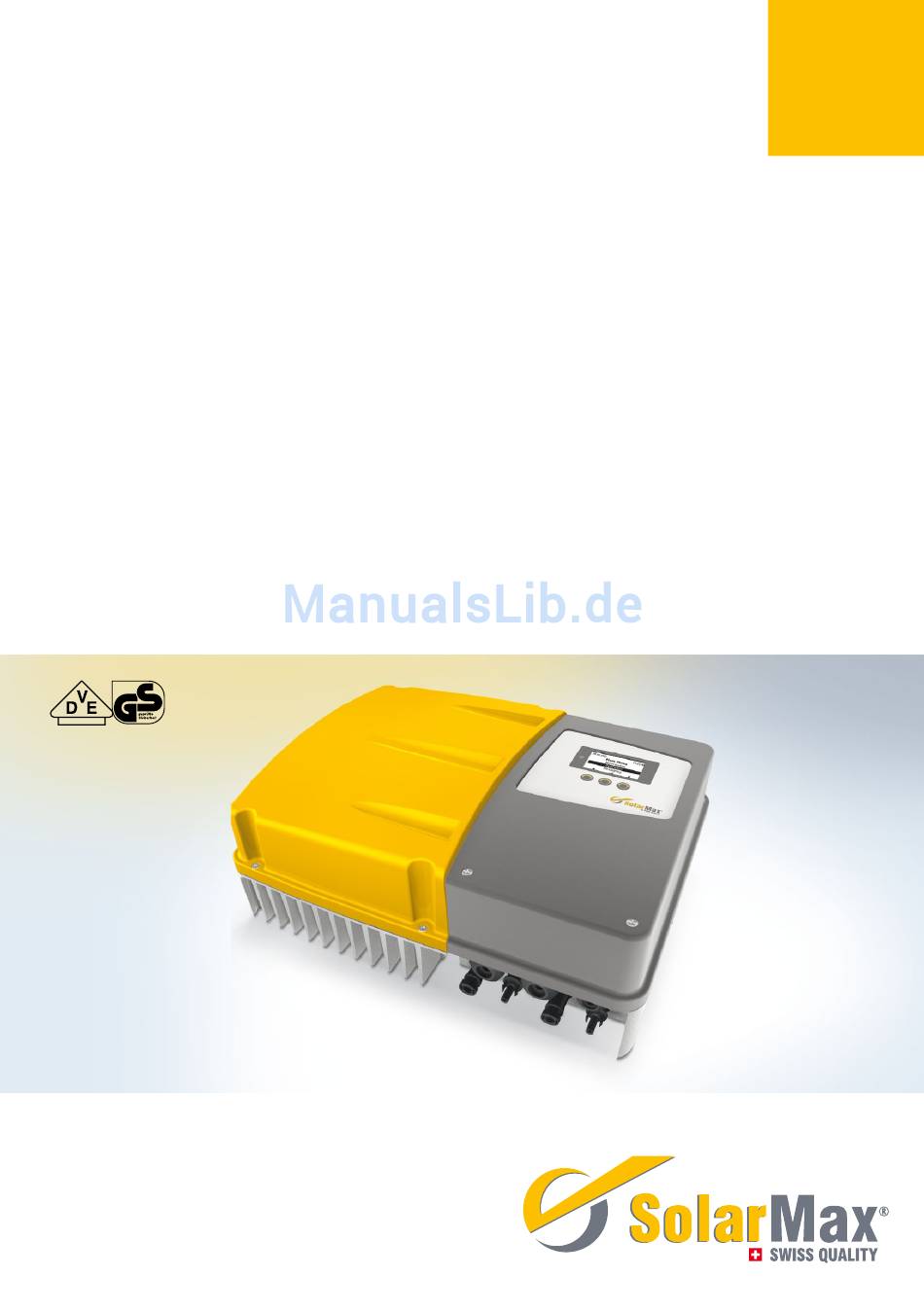

- Seite 1 SolarMax P-Serie 2000P / 3000P / 4000P / 4600P / 5000P Gerätedokumentation...
- Seite 2 Sputnik Engineering AG Länggasse 85 CH-2504 Biel/Bienne Tel: +41 32 545 56 00 Fax: +41 32 346 56 09 E-Mail: info@solarmax.com © Sputnik Engineering AG 2014...
-
Seite 4: Inhaltsverzeichnis
Inhalt Hinweise zur vorliegenden Gerätedokumentation 6 Gültigkeitsbereich..........6 Zielgruppen . - Seite 5 SolarMax Service Center ........
-
Seite 6: Hinweise Zur Vorliegenden Gerätedokumentation
Hinweise zur vorliegenden Gerätedokumentation Gültigkeitsbereich Diese Gerätedokumentation ist gültig für die SolarMax Wechselrichter 2000P, 3000P, 4000P, 4600P und 5000P. Zielgruppen Anlagenbetreiber Kapitel 2 „Sicherheitshinweise“ ■ ■ Kapitel 7 „Bedienung“ ■ ■ Installateure Kapitel 2 „Sicherheitshinweise“ ■ ■ Die Anleitungen in den Kapitel 4 bis 6 und 8 bis 10 dürfen nur von ausgebildeten ■... -
Seite 7: Sicherheit
Wechselrichters. Sicherheit Bestimmungsgemäße Verwendung Die Wechselrichter der SolarMax P-Serie sind ausschließlich für die Umwandlung des von PV-Modulen erzeugten Gleichstroms in netzkonformen Wechselstrom vorgesehen. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Die Wechselrichter der P-Serie dürfen nur an PV-Generatoren der Schutzklasse II ange- schlossen werden. -
Seite 8: Symbole Am Wechselrichter
WARNUNG! Verletzungsgefahr durch Lichtbogen! Beim Herausziehen der DC-Stecker unter Last können gefährliche Lichtbö- gen entstehen. Schalten Sie den DC-Trennschalter am Wechselrichter aus, bevor Sie die ■ ■ DC-Stecker herausziehen. Symbole am Wechselrichter Symbol Beschreibung Schutzleiter-Anschluss Der DC-Trennschalter ist ausgeschaltet (die Kontakte sind offen). Der DC-Trennschalter ist eingeschaltet (die Kontakte sind geschlossen). -
Seite 9: Beschreibung
Wechselrichters. Sicherheitseinrichtungen Überspannungsschutz Die SolarMax Wechselrichter der P-Serie verfügen sowohl am Eingang als auch am Aus- gang über Überspannungsableiter (Varistoren). Jeder DC-Eingang (Plus- und Minusan- schluss) ist mit einem Überspannungsableiter ausgerüstet. Die Überspannungsableiter verfügen über einen gemeinsamen Gasableiter gegen Erde. Auf der AC-Seite ist ein Über- spannungsableiter zwischen Phase und Nullleiter eingebaut. -
Seite 10: Fehlerstromüberwachung
Fehlerstromüberwachung Die Wechselrichter der P-Serie verfügen über einen allstromsensitiven Fehlerstromsensor. Dieser kann zwischen den kapazitiven Ableitströmen (verursacht durch die Kapazitäten der PV-Module gegen Erde) und Fehlerströmen (verursacht durch Berührung eines Pols des PV-Generators) unterscheiden. Wenn der Wechselrichter eine Überschreitung des zulässigen Fehler- oder Ableitstroms feststellt, trennt sich der Wechselrichter vom Netz. -

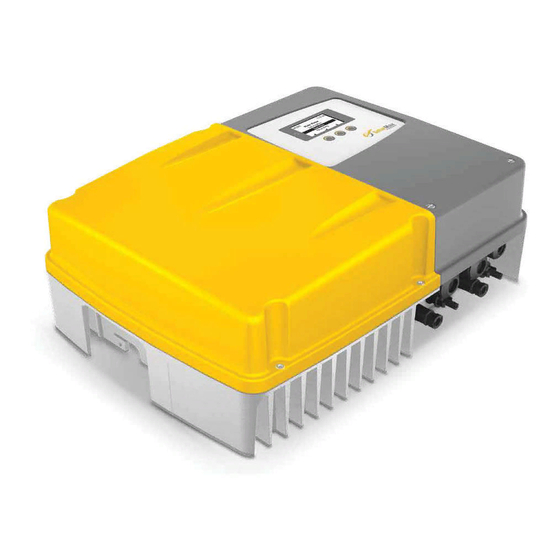

Seite 11: Außenansichten
Außenansichten Pos Beschreibung Deckel Grafik-Display Typenschild DC-Trennschalter Kühlrippen Anschlussbereich Montageschiene... -
Seite 12: Blockschema
Blockschema AC-Ausgang Blitzschutzüberwachung Externe Abschaltung Externe Leistungssteuerung Statusmeldekontakt AC-Messung Interner Lüfter RS485 Steuerung Umrichter Ethernet DC-Eingang DC-Eingang Tracker 1 Tracker 2 *... -
Seite 13: Montage
(Angaben siehe Abschnitt 11). Lieferumfang überprüfen Überprüfen Sie den Lieferumfang auf Vollständigkeit und mögliche Beschädigungen. Kon- taktieren Sie Ihren Händler oder das SolarMax Service Center bei fehlerhafter Lieferung. SolarMax P-Serie 2000P / 3000P / 4000P / 4600P / 5000P Gerätedokumentation... -
Seite 14: Montageort Wählen
Pos Anzahl Beschreibung Außensechskant-Holzschrauben 6 x 50 INOX (für die Montage des Wechselrichters) Kreuzschlitz-Blechschrauben 4.8 x 13 (für die Verriegelung des Wechselrich- ters auf der Montageschiene) Verschlussbolzen (zum Verschließen nicht belegter Öffnungen in der Mehrfachkabelverschraubung) Verriegelungsklammern (für DC-Stecker) Zahnscheibe M5 Kabelschuh M5 x 10mm (für den Anschluss des 2. - Seite 15 Halten Sie bei der Montage folgende Abstände ein: ■ ■ °C [cm] Der Montageuntergrund muss senkrecht sein. ■ ■ Montieren Sie den Wechselrichter nicht in liegender oder in schräger Position. ■ ■ OK ! Die optimale Kühlung des Wechselrichters ist nur gewährleistet, wenn die Kühlrippen ■...
-
Seite 16: Wechselrichter Montieren
Wechselrichter montieren Der Wechselrichter wird mittels der Montageschiene an einer Wand befestigt. Die Monta- geschiene und das Befestigungsmaterial sind im Lieferumfang enthalten. Vorgehen 1. Verwenden Sie die Montageschiene als Bohrschablone. 2. Richten Sie die Montageschiene mit einer Wasserwaage horizontal aus. 3. -
Seite 17: Elektrischer Anschluss
Elektrischer Anschluss Wechselrichter öffnen Für den Anschluss der AC- und Kommunikationszuleitungen muss der Wechselrichter geöffnet werden. 511 Deckel abnehmen Bei abgenommenem Deckel sind die Kleinspannungs- und die Kommunikationsan- schlüsse zugänglich. Vorgehen 1. Schalten Sie die AC-Zuleitung zum Wechselrichter spannungsfrei. 2. Schalten Sie alle am Wechselrichter angeschlossenen Steuerleitungen spannungsfrei (Statusrelais, externe Netzüberwachung und -abschaltung). -
Seite 18: Berührungsschutz Abnehmen
512 Berührungsschutz abnehmen Bei abgenommenem Berührungsschutz sind die internen Anschlüsse mit gefährlicher Spannung zugänglich. Vorgehen 1. Drücken Sie die beiden seitlichen Schnappverschlüsse etwas ein und ziehen Sie den Berührungsschutz aus der Halterung. 2. Überprüfen Sie mit einem Spannungsprüfer sämtliche Anschlüsse im Wechselrichter und gegebenenfalls am I/O-Modul auf Spannungsfreiheit. -
Seite 19: Anschlussbereich
Anschlussbereich Der Anschlussbereich bei abgenommenem Deckel und ohne Berührungsschutz. Pos Beschreibung DC-Anschlüsse Linke Kabeldurchführung (Mehrfachkabelverschraubung für die Kommunikationskabel) Rechte Kabeldurchführung (AC-Anschluss) Verschlussschraube (die Verschlussschraube wird bei der Installation des I/O-Moduls durch die Kabelverschraubung ersetzt) Anschlussmöglichkeit für den 2. Schutzleiter Einschub für das optionale I/0-Modul AC-Anschluss RS485-Buchse Ethernet-Buchse... -
Seite 20: Wechselrichter An Das Netz Anschließen
Wechselrichter an das Netz anschließen GEFAHR! Lebensgefahr durch Stromschlag! Stellen Sie sicher, dass die AC-Zuleitung während den Anschlussarbeiten ■ ■ spannungsfrei ist. Anschlussbedingungen Beachten Sie die Anschlussbedingungen des zuständigen Netzbetreibers. ■ ■ Anschließbare Kabeldurchmesser: min. 9.5 mm / max. 12.5 mm ■... - Seite 21 Vorgehen 1. Öffnen Sie den Wechselrichter wie in Abschnitt 5.1 beschrieben. 2. Führen Sie die AC-Zuleitung durch die rechte Kabelverschraubung zu den AC-Anschlussklemmen. 3. Entfernen Sie auf einer Länge von 18 mm die Leiterisolierungen (A). 4. Schließen Sie die Leiter in folgender Reihenfolge an: –...
-
Seite 22: Wechselrichter An Den Pv-Generator Anschließen
Wechselrichter an den PV-Generator anschließen Die Wechselrichter der P-Serie können je nach Konfiguration der PV-Anlage sowohl im Dual-Tracking- wie auch im Single-Tracking-Modus betrieben werden. Im Dual-Tracking- Modus steht pro DC-Eingang ein separater MPP-Tracker zur Verfügung (2 Tracker). Ab Werk sind die Wechselrichter der P-Serie für Single-Tracking konfiguriert (1 Tracker). Anschlussbedingungen Anschluss von maximal 2 Strängen (1 Strang bei SM2000P / SM3000P) ■... - Seite 23 DC− DC− Wechselrichter für Dual-Tracking konfigurieren Konfigurieren Sie gegebenenfalls den Wechselrichter für Dual-Tracking (nur SM4000P, SM4600P und SM5000P). 4. Nehmen Sie den Deckel ab wie in Abschnitt 5.1.1 beschrieben. 5. Entfernen Sie beide DC-Brücken (siehe Abschnitt 5.2 / Pos.10) mit einem Schrauben- dreher Grösse 2.
-
Seite 24: Überspannungsschutz Verstärken
Überspannungsschutz verstärken Wenn Sie den Überspannungsschutz auf der DC-Seite mit externen, zusätzlichen Über- spannungsableitern verstärken möchten, halten Sie folgende Anschlussbedingungen ein: Setzen Sie Überspannungsableiter mit einer Ansprechspannung > 600 V ein. ■ ■ Schließen Sie die externen Überspannungsableiter folgendermaßen an: ■... -
Seite 25: Netzwerkanschlüsse
Der Wechselrichter verfügt standardmäßig über zwei RJ45-Buchsen für den Anschluss an Ethernet- oder RS485-Netzwerke. Hinweis Weitere Informationen zur Datenkommunikation finden Sie in der Techni- schen Information „MaxComm-Netzwerk“. Dieses Dokument können Sie von unserer Internetseite herunterladen: www.solarmax.com; Downloads/ Datenkommunikation/MaxComm. Anschlussbedingungen Verwenden Sie geschirmte RJ45-Kabel ■ ■... -
Seite 26: Inbetriebnahme
Inbetriebnahme Wechselrichter einschalten Vorgehen 1. Überprüfen Sie, ob der Deckel montiert ist. – wenn der Deckel nicht montiert ist, schließen Sie den Wechselrichter wie folgt: – den Berührungsschutz einsetzen bis die beiden Schnappverschlüsse einrasten – anschließend den Deckel montieren und festschrauben. 2. -
Seite 27: Vorgehen
■ ■ Wechselrichters und zum Entzug der Betriebserlaubnis durch den örtli- chen Netzbetreiber führen. Kontaktieren Sie Ihren Netzbetreiber oder das SolarMax Service Center, ■ ■ wenn Sie nicht sicher sind, welche Einstellungen Sie wählen müssen. Sie können die Erstinbetriebnahme mit Drücken von im Menü... - Seite 28 5. Bestätigen Sie, dass die DC-Brücken eingesteckt sind (bei Einstellung „1 Tracker“ bzw. dass die DC-Brücken entfernt sind (bei Einstellung „2 Tracker). Hinweis Falls Sie die Einstellung „2 Tracker“ wählen, die DC-Brücken aber noch ■ ■ im Wechselrichter eingebaut sind, müssen Sie die Inbetriebnahme hier abbrechen.
-
Seite 29: Beschreibung Der Länderspezifischen Menüs
623 Beschreibung der länderspezifischen Menüs Je nach gewählter Ländereinstellung erscheinen während der Erstinbetriebnahme zusätzliche Menüs. Dieser Abschnitt beschreibt diese Menüs. Ländereinstellungen „Deutschland“ Menü Einstellung Beschreibung Anlagenleistung ≤ 3.68 kVA Die Anlagenleistung beträgt maximal 3.68 kVA. > 3.68 – 13.8 kVA Die Anlagenleistung ist größer als 3.68 kVA bzw. -
Seite 30: Selbsttest
Menü Einstellung Beschreibung I/O module Inaktiv Die Fernsteuerung des Wechselrichters durch die SPI-Logik ist deaktiviert (Status von SPIL- ENA: Disabled). Die Fernsteuerung des Wechselrichters durch die SPI-Logik ist aktiviert (Status von SPIL-ENA: Enabled). das Menü erscheint nur, wenn das optionale I/O-Modul eingebaut ist. Ländereinstellung „Griechenland“... -
Seite 31: Einstellungen
3. Warten Sie die Anzeige für den erfolgreichen Selbsttest ab: 4. Überprüfen Sie, ob der Wechselrichter wieder Normalbetrieb aufnimmt (am Grafik- Display wird in diesem Fall die Statusmeldung „Netzbetrieb“ angezeigt). Einstellungen Im Menü „Einstellungen“ des Grafik-Displays lassen sich unterschiedliche Kommunika- tionsparameter und Überwachungsfunktionen einstellen. -
Seite 32: Displaysprache Und Systemzeit Einstellen
641 Displaysprache und Systemzeit einstellen Stellen Sie nach der Erstinbetriebnahme die Displaysprache ein und überprüfen Sie die Systemzeit des Wechselrichters. Wählen Sie im Menü „Einstellungen“ die folgenden Parameter und geben Sie die gewünschten Werte ein: Parameter Beschreibung Sprache Auswahl der Displaysprache: Deutsch, Englisch, Französisch, Italienisch oder Spanisch. -
Seite 33: Konfiguration Anzeigen
Parameter Beschreibung TCP Port (1234) DNS1 Domain Name Server 1 (192.168.1.1) DNS2 Domain Name Server 2 (192.168.1.1) Netmask Subnetzmaske (255.255.255.0) (in Klammern: Werkseinstellungen) 4. Überprüfen Sie, ob am Grafik-Display die Anzeige für Ethernet-Verbindung erscheint (siehe Abschnitt 7.1). Konfiguration anzeigen Im Menü „Konfiguration“ sind die verfügbaren Betriebsparameter, standard-spezifische Funktionen und deren Parametrierung abrufbar. -
Seite 34: External Input
Menü/Parameter Beschreibung Menü der standard-spezifischen Funktionen und Parameter Um die Menüs der standard-spezifischen Funktionen anzuzeigen, wählen Sie „SSF“. Fol- gende Menüs sind aufrufbar: Menü Beschreibung External input Anzeige der Funktionen zur externen Steuerung (externe Abschaltung und externe Leistungssteuerung). Für die Verwen- dung dieser Funktionen ist das optionale I/O-Modul notwendig. - Seite 35 Funktion / Parameter Beschreibung Einheit / Status SPILFM2 SPI-Frequenzüberwachung Modus 2 SPILFM2-ENA Funktionsstatus von SPILFM2 Disabled/Enabled SPILFM2-THRMIN Minimal zulässige Netzfrequenz Modus 2 SPILFM2-DLYMIN Auslösezeit SPILFM2-THRMAX Maximal zulässige Netzfrequenz Modus 2 SPILFM2-DLYMAX Auslösezeit SPILFM3 SPI-Frequenzüberwachung Modus 3 SPILFM3-ENA Funktionsstatus von SPILFM3 Disabled/Enabled SPILFM3-THRMIN Minimal zulässige Netzfrequenz Modus 3...
- Seite 36 Funktion / Parameter Beschreibung Einheit / Status GVMMAX1 Überprüfung der maximal zulässigen Netzspannung (Grenzwert 1) GVMMAX1-ENA Funktionsstatus von GVMMAX1 Disabled/Enabled GVMMAX1-THR Grenzwert GVMMAX1-DLY Auslösezeit GVMMIN2 Überprüfung der minimal zulässigen Netzspannung (Grenzwert 2) GVMMIN2-ENA Funktionsstatus von GVMMIN2 Disabled/Enabled GVMMIN2-THR Grenzwert GVMMIN2-DLY Auslösezeit GVMMAX2 Überprüfung der maximal zulässigen Netzspannung...
- Seite 37 Funktion / Parameter Beschreibung Einheit / Status AIS-DLY Auslösezeit RSCD Detektion von AC-seitig wiederkehrenden Kurzschlüssen RSCD-ENA Funktionsstatus von RSCD Disabled/Enabled RBCM Überwachung des kontinuierlichen Fehlerstroms RBCM-ENA Funktionsstatus von RBCM Disabled/Enabled RBCM-THR Maximal zulässiger Fehlerstrom RSCM Überwachung des Fehlerstrom-Sprungwertes RSCM-ENA Funktionsstatus von RSCM Disabled/Enabled Selbsttest (nur verfügbar in der Ländereinstellung „Italien“)
-
Seite 38: Reactive Power
Funktion / Parameter Beschreibung Einheit / Status PFLM3-STOPFQ Stoppfrequenz PFLM3-RDN Reduktion der Wirkleistung % von P PFLM3-RNC Anstieg auf Nennleistung % von Pac nom/ PFLM3-UFQTHR Maximal zulässige Netzfrequenz PFLM3-LFQTHR Minimal zulässige Netzfrequenz PFLM3-UVTHR Maximal zulässige Netzspannung PFLM3-LVTHR Minimal zulässige Netzspannung PFLM3-MOT Überprüfungsdauer Reactive power... -
Seite 39: Messwerte Anzeigen
Funktion / Parameter Beschreibung Einheit / Status QMCCP-PLO Unterer Grenzwert der Wirkleistung Reference parameter Funktion / Parameter Beschreibung Einheit Nennleistung (Pac nom) NAP-VAL Wert Nennausgangsstrom NOC-VAL Wert Schaltverzögerung des Kuppelschalters GCD-CDLY Auslösezeit Messwerte anzeigen Die momentanen Messwerte des Wechselrichters können im Menü „Messwerte“ abge- rufen werden. -
Seite 40: Registrieren Für Maxview
Vorgehen 1. Verbinden Sie den Wechselrichter über die Ethernet-Schnittstelle mit dem Internet (siehe Abschnitte 5.5 und 6.4.2). 2. Geben Sie in einem Webbrowser unter https://maxview.solarmax.com Ihre Registrie- rungsdaten ein. 3. Lernen Sie die diversen Funktionen von MaxView kennen. Firmware aktualisieren Mithilfe der Service-Software MaxTalk 2 kann die Firmware des Wechselrichters aktuali- siert werden. -
Seite 41: Bedienung
Bedienung Grafik-Display Am Grafik-Display werden Systemgrößen, Statusinformationen und Störungsmeldungen des Wechselrichters angezeigt. Über das Grafik-Display können Sie sich über den aktu- ellen Betriebsstatus informieren, auf den integrierten Datenlogger zugreifen sowie ver- schiedene Einstellungen am Wechselrichter vornehmen. Pos Beschreibung Grafik-Display mit Hintergrundbeleuchtung Status-LED: Anzeige des Betriebsstatus (siehe Abschnitt 7.7) Funktionstasten (Folientaster) Anzeige bei Ethernet-Verbindung (Link-Anzeige) -
Seite 42: Menüstruktur
Menüstruktur Übersicht Information Messwerte Hauptmenü Kon guration Statistik External input Tage Inverter start-up Monate Grid operation Jahre Limitation Total Reactive power Zurücksetzen Reference parameter Selbtstest** Einstellungen Sprache Uhrzeit Datum Geräteadresse Netzwerk IP-Mode Netmask Gateway TCP Port DNS1 DNS2 Statusrelais* Statusrelaisverz.* ** nur verfügbar bei Ländereinstellung „Italien“... -
Seite 43: Übersicht
Übersicht Die Übersicht zeigt die wichtigsten Betriebsdaten des Wechselrichters. Das Grafik-Dis- play wechselt automatisch zur „Übersicht“, wenn während 120 Sekunden keine Funkti- onstasten gedrückt werden. Wählen Sie im Hauptmenü das Menü „Übersicht“. Anzeige Beschreibung Datum und Systemzeit Aktuelle Ausgangsleistung [W] Heute Tagesertrag [kWh] Total... -
Seite 44: Statistik
Statistik Das Menü „Statistik“ ermöglicht den Zugriff auf den Datenlogger des Wechselrichters. Der Datenlogger speichert die Statistikwerte der letzten 25 Jahren. Die Tages- Monats-, Jahres- und Gesamtstatistik lassen sich abrufen. Sämtliche Statistikwerte können gelöscht werden. 751 Tagesstatistik anzeigen Die Tagesstatistik zeigt die Statistikwerte der letzten 31 Tage an. Wählen Sie im Menü... -
Seite 45: Jahresstatistik Anzeigen
Statistikwert Beschreibung Maximum Eingespeiste Maximalleistung [W] Stunden Anzahl Betriebsstunden im Betriebsstatus „Netzbetrieb“ 753 Jahresstatistik anzeigen Die Jahresstatistik zeigt die Statistikwerte der letzten 25 Jahre an. Wählen Sie im Menü „Statistik“ das Untermenü „Jahr“. : Jahr auswählen / zurück zum Statistik-Menü Statistikwert Beschreibung Ertrag... -
Seite 46: Statistikwerte Löschen
755 Statistikwerte löschen Die Statistikwerte des Datenloggers können gelöscht werden. Wählen Sie im Menü „Statistik“ das Untermenü „Zurücksetzen“. Hinweis Der Löschvorgang kann nicht rückgängig gemacht werden! Abbrechen / Löschen bestätigen Informationen anzeigen Dieses Menü zeigt Informationen über den Wechselrichter an. Das Menü ermöglicht die Identifikation des Wechselrichters. -
Seite 47: Betriebsstatus
Betriebsstatus Die am Grafik-Display angezeigte Statusmeldung beschreibt den aktuellen Betriebszu- stand des Wechselrichters. Jede Statusmeldung gehört zu einem der fünf möglichen Betriebsstati. Die Status-LED zeigt durch unterschiedliche Signalfarben immer einen dieser Betriebsstati an. Zusätzlich zu den Statusmeldungen zeigt der Wechselrichter Warnungen an. Warnungen sind auf Gerätefehler oder externe Störungen zurückzuführen. -
Seite 48: Netzbetrieb
772 Netzbetrieb Die Status-LED leuchtet grün. Statusmeldung Beschreibung Maximalleistung Der Wechselrichter begrenzt die Einspeiseleistung auf den maximal möglichen Wert. Dies kann auftreten, wenn der PV-Generator überdimensioniert ist. Netzbetrieb Der Wechselrichter befindet sich im Einspeisebetrieb. Idc-Begrenzung Der Wechselrichter begrenzt den Strom des PV-Generators auf den maximal zulässigen Wert. -
Seite 49: Störungsbehebung
■ ■ Installationsort ■ ■ Informationen zur vorliegenden Störung (Statusmeldung etc.) ■ ■ Erreichbarkeit Die Kontaktangaben der SolarMax Service Center finden Sie auf der Rückseite dieser Gerätedokumentation. Sputnik Engineering AG Länggasse 85 CH-2504 Biel/Bienne Diagnose und Maßnahmen Die folgenden Tabellen beschreiben mögliche Maßnahmen zur Behebung von Störungen. -
Seite 50: Warnungen
überschritten wird; dass die die Kühlrippen frei von Staub und Schmutz sind. Ausfall Ventilator Ein Ventilator ist defekt oder Kontaktieren Sie das SolarMax verschmutzt. Service Center. RTC-Fehler Datum und Uhrzeit der RTC Stellen Sie die Uhrzeit und das... -
Seite 51: Fehler
Am Eingang „NA“ (externe Abschaltung) des IO-Moduls ist ein aktives Signal vorhanden. 824 Fehler Die Status-LED leuchtet rot. Statusmeldung Ursache Maßnahmen Gerätefehler (+Fehlercode) Der Wechselrichter ist defekt. Notieren Sie den angezeigten zweistelligen Fehlercode und nehmen Sie Kontakt mit dem SolarMax Service Center auf. -
Seite 52: Blockierungen
825 Blockierungen Die Status-LED blinkt rot. Statusmeldung Ursache Maßnahme Firmware Update Die Firmware des Wechselrichters Keine. Wenn die Firmware- wird aktualisiert. Aktualisierung abgeschlossen ist, nimmt der Wechselrichter automatisch Netzbetrieb auf. Wartung Bei Bedarf sind die folgende Wartungsarbeiten auszuführen: Überprüfen Sie regelmäßig den Betriebsstatus des Wechselrichters am Grafik-Dis- ■... -
Seite 53: 10 Außerbetriebnahme
10 Außerbetriebnahme 101 Hinweise zum Wechselrichter-Austausch Wenn Sie den Wechselrichter austauschen, beachten Sie folgendes: Notieren Sie den Gesamtertrag, bevor Sie den Wechselrichter austauschen. Das ■ ■ Abrufen des Gesamtertrags ist in Abschnitt 7.5.4 beschrieben. Das gegebenenfalls vorhandene I/O-Modul kann im Ersatz-Wechselrichter wieder- ■... -
Seite 54: Wechselrichter Entsorgen
103 Wechselrichter entsorgen Entsorgen Sie den Wechselrichter gemäß den örtlich geltenden Entsorgungsvorschriften. Sie können den Wechselrichter zur fachgerechten Entsorgung auf Ihre Kosten an Sputnik Engineering AG zurücksenden. Die Kontaktangaben des SolarMax Service Centers finden Sie auf der Rückseite dieser Gerätedokumentation. -
Seite 55: 11 Technische Daten
11 Technische Daten SM2000P SM3000P SM4000P SM4600P SM5000P Eingangs- MPP-Spannungsbe- 210…480 V 310…480 V 190…480 V 240…480 V 260…480 V größen reich Minimale 120 V 120 V 120 V 120 V 120 V DC-Spannung Maximale 600 V 600 V 600 V 600 V 600 V DC-Spannung... - Seite 56 Standard 5 Jahre / Verlängerung auf 10, 15, 20 oder 25 Jahre möglich 1) für Nennleistung 2) abhängig von der gewählten Ländereinstellung, abweichende Werte sind möglich, weitere Informationen sind auf www.solarmax.com erhältlich 3) die vollständige Konformitätserklärung finden Sie auf unserer Internetseite www.solarmax.com 4) nicht für SM5000P...
- Seite 57 Wirkungsgradverlauf - SM5000P 100.0 97.5 95.0 η 260 V η 400 V 92.5 η 480 V 90.0 87.5 Normierte Ausgangsleistung Pac/Pac max [%] η 260 V η 400 V η 480 V Pac/Pac max [%] 92.21 92.32 91.79 95.38 96.04 95.57 96.66 97.52...
- Seite 58 Wirkungsgradverlauf - SM4600P 100.0 97.5 95.0 η 260 V η 400 V 92.5 η 480 V 90.0 87.5 Normierte Ausgangsleistung Pac/Pac max [%] η 260 V η 400 V η 480 V Pac/Pac max [%] 92.01 92.12 91.58 94.92 95.52 95.03 96.51 97.38...
- Seite 59 Wirkungsgradverlauf - SM4000P 100.0 97.5 95.0 η 260 V η 400 V 92.5 η 480 V 90.0 87.5 Normierte Ausgangsleistung Pac/Pac max [%] η 260 V η 400 V η 480 V Pac/Pac max [%] 92.01 92.12 91.58 94.92 95.52 95.03 96.51 97.38...
-
Seite 60: Temperaturabhängige Leistungsminderung
SM2000P SM3000P SM4000P SM4600P SM5000P −20 −10 Umgebungstemperatur [°C] Länderspezifische Einstellungen Die werkseitigen länderspezifischen Einstellungen sind in der Technischen Information „SSF - Standardspezifische Funktionen und Parameter - Werkseinstellungen“ einsehbar. Dieses Dokument können Sie von unserer Internetseite herunterladen: www.solarmax.com; Downloads/Stringwechselrichter/P-Serie. -
Seite 61: Zubehör Und Optionen
Hause aus die Leistungsdaten Ihrer PV-Anlage anzeigen lassen. MaxMonitoring ist als PC-, MacOS- und als Linux-Version sowie als App für Android und iOS erhältlich. MaxDesign Kostenlose Software für die Dimensionierung der PV-Anlage. Weitere Informationen finden Sie auf unserer Website www.solarmax.com. - Seite 62 13 Garantie Sputnik Engineering AG (nachstehend SPUTNIK) garantiert die einwandfreie Funktion und Man- gelfreiheit ihrer Geräte für eine bestimmte, geräteweise festgelegte Garantiedauer. Diese Garan- tiedauer kann mittels Garantieverlängerung entsprechend den Voraussetzungen dieser Garantiebe- dingungen verlängert werden. Diese Herstellergarantie existiert neben gesetzlichen Gewährleistungspflichten des Verkäufers. Wo inhaltlich überschneidend, gehen die Ansprüche aus der Herstellergarantie den Ansprüchen aus Gewährleistung vor.
- Seite 63 3 Sicherstellung von Reparatur und Austausch SPUTNIK wird während der Garantiedauer Reparaturmaterial und Austauschgeräte nach eigenem Ermessen verfügbar halten. Falls Reparaturmaterial und/ oder Austauschgeräte für bestimmte Typen von Wechselrichtern nicht mehr vorhanden sind, gilt folgendes: SPUTNIK ist befugt, den auszutauschenden Wechselrichter mit einem vergleichbaren Gerät ■...
- Seite 64 Die Kosten für Reparatur und Austausch nach Ablauf der verlängerten Garantiedauer werden nach Aufwand berechnet. Die Reparatur- und Austauschfähigkeit über die Garantiedauer hinaus wird von SPUTNIK nach freiem Ermessen sichergestellt. 10 Anwendbares Recht, Gerichtsstand Anwendbar ist alleine schweizerisches Recht, ausschliesslicher Gerichtsstand ist Biel/Bienne, Schweiz. (Allgemeine Garantiebedingungen für SolarMax Produkte/Version 2013/05)
- Seite 65 Notizen...
-
Seite 66: Solarmax Service Center
SolarMax Service Center: hotline@solarmax.com www.solarmax.com/service...
