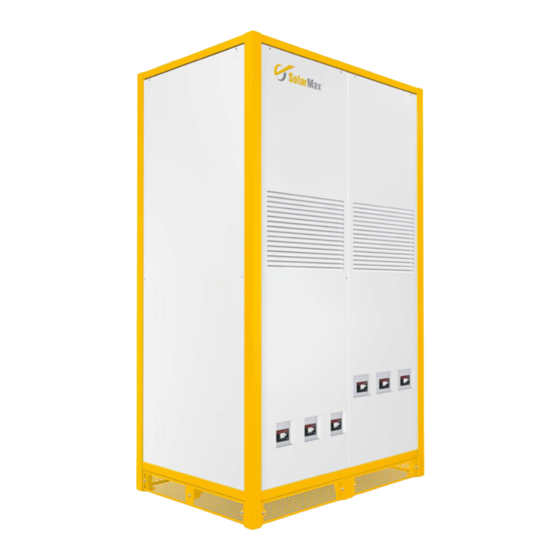

SolarMax 330TS-SV Installationsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für SolarMax 330TS-SV
Inhaltszusammenfassung für SolarMax 330TS-SV
- Seite 1 SolarMax TS-SV 330TS-SV / 360TS-SV Installationsanleitung...
- Seite 2 SolarMax Produktions GmbH Zur Schönhalde 10 D-89352 Ellzee E-Mail: info@solarmax.com © SolarMax Produktions GmbH 2015...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur vorliegenden Installationsanleitung Gültigkeitsbereich Zielgruppe Aufbewahrung der Unterlagen Verwendete Symbole Sicherheit Sicherheitshinweise Bestimmungsgemäße Verwendung Beschreibung TS-SV Wechselrichter 3.1.1 Blockschema TS-SV Wechselrichter 3.1.2 Externe Bedienelemente und Abmessungen 3.1.3 Lieferumfang TS-SV Master Control Unit (MCU) 3.2.1 Aussenansicht und Abmessungen der MCU Konfigurationsvarianten der Station 3.3.1 Multi MPPT-Betrieb... - Seite 5 Elektrischer Anschluss Richtlinien für die elektrische Installation Erdung der Stationskomponenten Wechselrichter anschließen 5.3.1 Innenansicht des Wechselrichters 5.3.2 Wechselrichter an die PV-Anlage anschließen 5.3.3 Wechselrichter am Mittelspannungstransformator anschließen 5.3.4 Wechselrichter an den ModularBus anschließen 5.3.5 Adressierung der Leistungsteile 5.3.6 Abschaltkontakte 1 anschließen (optional) MCU anschließen 5.4.1 Innenansicht der MCU...
-
Seite 6: Hinweise Zur Vorliegenden Installationsanleitung
Dokumente bei Bedarf für die zuständigen Personen jederzeit zugänglich sind. Bei Verlust des Originaldokuments können Sie jederzeit eine aktuelle Version dieser Installationsan- leitung von unserer Website (www.solarmax.com) herunterladen. Verwendete Symbole Die folgenden Symbole werden Sie beim Durchlesen dieser Installationsanleitung verein-... -
Seite 7: Sicherheit
GEFAHR Bei Tageslicht liefert der PV-Generator eine gefährlich hohe Gleichspannung an ■ ■ den Wechselrichter. SolarMax-Wechselrichter und die MCU dürfen nur von qualifizierten Elektrofach- ■ ■ personen installiert und geöffnet werden, welche diese Installationsanleitung vorher vollständig gelesen und verstanden haben. -
Seite 8: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Wechselrichter der SolarMax TS-SV-Serie sind ausschließlich für die Umwandlung des von PV-Modulen erzeugten Gleichstroms in netzkonformen Wechselstrom vorgesehen. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Der Wechselrichter darf nur an einen geeigneten Mittelspannungstransformator ange- schlossen werden. Der direkte Anschluss an eine Mittelspannungsschaltanlage oder an das Stromnetz ist unzulässig. -
Seite 9: Beschreibung
3 Beschreibung Dieses Kapitel beschreibt die Stationskomponenten. TS-SV Wechselrichter Die zentrale Komponente einer Station ist der TS-SV Zentralwechselrichter. Er wandelt den Gleichstrom vom PV-Generator in netzkonformen Wechselstrom um. Die Ausgangs- leistung einer Station ist abhängig von der Anzahl der eingesetzten TS-SV Wechselrichter. Ein bis vier TS-SV Wechselrichter bilden zusammen mit einer MCU ein Wechselrichter- system, das an einen Mittelspannungstransformator angeschlossen wird. -
Seite 10: Blockschema Ts-Sv Wechselrichter
3.1.1 Blockschema TS-SV Wechselrichter ModuarBus (MCU) -
Seite 11: Externe Bedienelemente Und Abmessungen
3.1.2 Externe Bedienelemente und Abmessungen M16-Innengewinde (Befestigungs- Öffnung für möglichkeit für ModularBus-Kabel Hebevorrichtung) DC-Leistungsschalter AC-Leistungsschalter Typenschild 1090 1200 3.1.3 Lieferumfang Der Lieferumfang kann je nach Projektspezifikation unterschiedlich sein. Mit dem Wech- selrichter bzw. mit der MCU werden üblicherweise folgende Teile mitgeliefert: Wechselrichter: ■... -
Seite 12: Ts-Sv Master Control Unit (Mcu)
TS-SV Master Control Unit (MCU) Die TS-SV Master Control Unit (MCU) ist die Steuerungs- und Bedienungseinheit für bis zu vier TS-SV Wechselrichter. Die Schnittstellen und Kontakte der MCU ermöglichen zahl- reiche Kommunikations- und Überwachungsvarianten, siehe 5.4.6 „Schnittstellen und Kontakte der MCU“. Der Anschluss der MCU an die TS-SV Wechselrichter erfolgt über die ModularBus Schnitt- stelle. -
Seite 13: Konfigurationsvarianten Der Station
Konfigurationsvarianten der Station Mit dem TS-SV Wechselrichter als Grundbaustein können Stationen mit folgenden Aus- gangsleistungen aufgebaut werden: Anzahl SM330TS-SV Max. Ausgangsleistung [kVA] 1 020 1 360 Anzahl SM360TS-SV Max. Ausgangsleistung [kVA] 1 110 1 480 Der TS-SV Wechselrichter ermöglicht die Realisierung von Stationen im Multi- oder Single MPPT-Betrieb. -
Seite 14: Multi Mppt-Betrieb
3.3.1 Multi MPPT-Betrieb Im Multi MPPT-Betrieb betreibt jedes Leistungsteil seinen eigenen MPP-Tracker und erlaubt so den Anschluss von bis zu 3 voneinander unabhängigen PV-Generatoren an jedem TS-SV Wechselrichter. Station mit drei TS-SV Wechselrichtern im Multi MPPT-Betrieb TS-SV ModularBus DC-Eingang DC-Eingang DC-Eingang ModularBus TS-SV... -
Seite 15: Single Mppt-Betrieb
3.3.2 Single MPPT-Betrieb Im Single MPPT-Betrieb sind alle DC-Eingänge der Wechselrichter innerhalb der Station parallel geschaltet. Die Kontrolle des gemeinsamen MPP-Trackers erfolgt für alle Leis- tungsteile durch die MCU. Station mit drei TS-SV Wechselrichtern im Single MPPT-Betrieb TS-SV DC-Sicherungseinheit ModularBus DC-Eingang DC-Eingang DC-Eingang... -
Seite 16: Weitere Komponenten Der Station
Weitere Komponenten der Station Folgende Komponenten der Station werden nicht von SolarMax Produktions GmbH geliefert: DC-Sicherungseinheit ■ ■ Eigenversorgungstransformator ■ ■ Mittelspannungstransformator und 400 V-Niederspannungsinstallation ■ ■ Mittelspannungsschaltanlage ■ ■ AC-Sicherungen zwischen Wechselrichter und Mittelspannungstransformator ■ ■ Die Auslegung dieser Komponenten liegt in der Verantwortung des Stationsausrüsters. -
Seite 17: Mittelspannungstransformator
Technische Daten Schutzklasse IP22 Max. Umgebungstemperatur 40 °C 3.4.3 Mittelspannungstransformator Der Mittelspannungstransformator ist das Bindeglied zwischen dem lokalen 280 V-Netz innerhalb einer Station und dem Mittelspannungsnetz. Der Wechselrichter darf nur mit einem Mittelspannungstransformator an das Stromnetz angeschlossen werden. Der Mit- telspannungstransformator stellt die Potenzialtrennung zwischen der PV-Anlage und der Mittelspannungsschaltanlage bzw. -
Seite 18: Anforderungen An Öl-Mittelspannungstransformatoren
1 000 kVA-Mittelspannungstransformator Leistung 1 000 kVA Anzahl 3-Phasen-Wicklungen 2 (1 MV, 1 LV) Primärspannung (MV) 20 kV (Projekt- und ortsabhängig) Isolationslevel 24 kV Primär (MV) Tapping ±2,5 % und ±5 % Sekundärspannung (LV) SM330TS-SV: 0.28 kV SM360TS-SV: 0.32 kV Standard IEC60076 Schaltgruppe... -
Seite 19: Installation
4 Installation Transport & Lagerung des Wechselrichters GEFAHR Der Wechselrichter ist ein schweres Gerät, das bei unsachgemässer Handhabung ■ ■ während des Transports umkippen und Personen schwer verletzen kann. Transportieren Sie den Wechselrichter nur in aufrechter Position. ■ ■ 4.1.1 Transportmittel Gabelstapler Der Wechselrichter besitzt unten Aufnahmen für den Transport mit einem Gabelstapler. -
Seite 20: Umgebungsbedingungen Bei Lagerung
4.1.2 Umgebungsbedingungen bei Lagerung Lagern Sie den Wechselrichter in einem trockenen abgeschlossenen Raum. ACHTUNG Mögliche Gerätebeschädigung. Lagern Sie den Wechselrichter nie draußen. Auch nicht für kurze Zeit. Standortwahl und Betriebsbedingungen des Wechselrichters 4.2.1 Vorgaben und Hinweise zur Standortwahl Die Standortwahl ist für die Betriebssicherheit, die Lebensdauer und für den effizienten Betrieb des Wechselrichters entscheidend. -
Seite 21: Betriebsbedingungen Am Standort
Vergewissern Sie sich, dass der Boden des vorgesehenen Standorts eben ist und ■ ■ über eine ausreichend hohe Tragfähigkeit verfügt. Der Wechselrichter muss auf der gesamten Auflagefläche der 6 Standfüsse aufge- ■ ■ stellt werden. Damit der Wechselrichter für eventuelle Wartungs- und Reparaturarbeiten zugänglich ■... -
Seite 22: Kühlsystem Des Wechselrichters
4.2.3 Kühlsystem des Wechselrichters Die Kühlkörper des Wechselrichters werden von internen Lüftern aktiv gekühlt. Die kühle Frischluft gelangt von unten und vorne in den Wechselrichter hinein, wird von den Lüftern angesogen und durch die Lüftungsgitter oben aus dem Wechselrichter ausgeblasen. Die Kühlkörpertemperatur wird aus Sicherheitsgründen auf 85 °C begrenzt. -
Seite 23: Heizung
Beispiel für eine Station mit drei TS-SV Wechselrichtern: Legende: Abstand gemäß länderspezifischen Vorschriften 1 Meter SolarMax TS-SV Wechselrichter AC-Verteilung DC-Sicherungseinheit Mittelspannungstransformator Eigenversorgungstransformator Mittelspannungsschaltanlage 4.3.1 Heizung Die Wechselrichter sind für den Betrieb bis –20 °C spezifiziert. Bitte beachten Sie die minimalen Betriebstemperaturen der übrigen Komponenten und installieren Sie bei Bedarf eine Heizung. -
Seite 24: Blitzschutz
Blitzschutz Die Anforderungen an den angemessenen Blitzschutz einer PV-Anlage hängen von vielen verschiedenen Faktoren ab (Anlagengrösse, Verlegung der Kabel, verwendete Module, Umgebung etc.). Ein Schutzkonzept muss projektspezifisch von einer Fachperson erstellt werden. Montage 4.5.1 Wechselrichter Die Wechselrichter können am Boden mit M12-Schrauben befestigt werden. Das Bohr- layout dazu finden Sie in 3.1.2 „Externe Bedienelemente und Abmessungen“. -
Seite 25: Elektrischer Anschluss
5 Elektrischer Anschluss Richtlinien für die elektrische Installation GEFAHR Nur qualifiziertes Elektrofachpersonal darf TS-SV-Wechselrichter und die MCU ■ ■ installieren und in Betrieb nehmen. Die lokalen Vorschriften und Richtlinien für die Installation von elektrischen ■ ■ Geräten sind einzuhalten. Sämtliche Zuleitungen zum Wechselrichter und zur MCU müssen für die zu erwar- ■... -
Seite 26: Wechselrichter Anschließen
GEFAHR Erden Sie am Mittelspannungstransformator nie den allenfalls vorhandenen Stern- punkt der Niederspannung! Wechselrichter anschließen 5.3.1 Innenansicht des Wechselrichters Öffnen Sie den Wechselrichter, indem Sie die vier bzw. drei M5-Schrauben der linken und der rechten Frontabdeckung lösen. GEFAHR Vergewissern Sie sich vor Beginn der Installationsarbeiten, dass alle DC- und AC- Zuleitungen zum Wechselrichter spannungsfrei sind. -
Seite 27: Wechselrichter An Die Pv-Anlage Anschließen
Legende: Leistungsteil PU1 DC-Leistungsschalter Q4 Leistungsteil PU2 DC-Leistungsschalter Q5 Leistungsteil PU3 DC-Leistungsschalter Q6 AC-Leistungsschalter Q1 DC-Anschlüsse AC-Leistungsschalter Q2 Sicherungshalter (DC-Anschluss für MCU) AC-Leistungsschalter Q3 Abschaltkontakte 1 AC-Anschlüsse Ventilatoren 2 x M10-Gewindebolzen für Erdung Testkontakte 5.3.2 Wechselrichter an die PV-Anlage anschließen Allgemeine Anschlussbedingungen Pro Leistungsteil können bis zu drei DC-Zuleitungen (Stränge) parallel angeschlossen ■... - Seite 28 Anschlussbedingungen bei Single MPPT-Betrieb Minimaler Leitungsquerschnitt: 95 mm ■ ■ Alle DC-Eingänge der eingesetzten Wechselrichter müssen parallel geschaltet ■ ■ werden. Die DC-Sammelschienen für die Parallelschaltung der Wechselrichter müssen für den ■ ■ maximalen Strom dimensioniert werden: Anzahl Wechselrichter Maximaler Strom in der DC-Sammelschiene [A] 1 440 Alle DC-Zuleitungen müssen einzeln abgesichert werden, dies sowohl auf dem Plus- ■...
-
Seite 29: Vorgehensweise
Prinzip-Anschlussplan für Single MPPT-Betrieb: ■ ■ TS-SV DC-Eingang 1 DC-Eingang 2 DC-Eingang n AC-Ausgang 160 A /1000VDC NH Sicherungen DC-Eingang 1 DC-Eingang 2 TS-SV DC-Eingang n DC-Sammelschienen AC-Ausgang Vorgehensweise GEFAHR Vergewissern Sie sich vor Beginn der Installationsarbeiten, dass alle DC- und AC- Zuleitungen zum Wechselrichter spannungsfrei sind. -
Seite 30: Dc-Anschlüsse
DC-Anschlüsse PU 1 PU 2 PU 3 5.3.3 Wechselrichter am Mittelspannungstransformator anschließen Anschlussbedingungen 3 x 95 mm pro Phase (2 x 185 mm2 pro Phase sind auch zulässig) ■ ■ Der Wechselrichter verfügt über keine Potenzialtrennung. Diese wird durch den Mit- ■... - Seite 31 HINWEIS Im Wechselrichter ist AC-seitig kein Überspannungsschutz eingebaut. ■ ■ Der Wechselrichter verfügt über keine Schutzeinrichtungen (wie beispielsweise ■ ■ RCD) gegen gefährliche Berührungsströme oder elektrischen Schlag. Der Wechselrichter ist mit einer konfigurierbaren DC-Isolationsüberwachung aus- ■ ■ gerüstet (Usym Monitor, siehe TS-SV-Bedienungsanleitung). Vorgehensweise GEFAHR Vergewissern Sie sich vor Beginn der Installationsarbeiten, dass alle DC- und AC-...
-
Seite 32: Wechselrichter An Den Modularbus Anschließen
AC-Anschlüsse L1 L2 L3 L1 L2 L3 L1 L2 L3 5.3.4 Wechselrichter an den ModularBus anschließen Jedes Leistungsteil muss mit dem ModularBus verbunden sein. Die Leistungsteile im Wechselrichter sind bereits ab Werk miteinander verbunden. Sie müssen nur noch die ModularBus-Verbindungen unter den Wechselrichtern herstellen. Leitungsanforderungen Cat. -
Seite 33: Adressierung Der Leistungsteile
ModularBus-Verbindungen PU 1 ModularBus-Adresse PU 2 notieren PU 3 PU n (max 12) TS-SV MCU zur TS-SV MCU Staubschutz Abschlussstecker Kon gurationstecker 5.3.5 Adressierung der Leistungsteile Jedem Leistungsteil muss mithilfe des Konfigurationssteckers eine eindeutige Adresse zugewiesen werden. Vorgehensweise 1. Ziehen Sie den Konfigurationsstecker heraus (die Abbildung in Abschnitt 5.3.4 zeigt die Position des Konfigurationssteckers). -
Seite 34: Abschaltkontakte 1 Anschließen (Optional)
Wechselrichter-Nr. Adresse Drehschalter-Position 3. Notieren Sie die eingestellte Adresse vorne auf dem Leistungsteil. 4. Stecken Sie den Konfigurationsstecker wieder ein. 5. Notieren Sie außen auf dem Typenschild die Wechselrichter-Nummer. Konfigurationsstecker 5.3.6 Abschaltkontakte 1 anschließen (optional) Position der Abschaltkontakte 1 (SD1-SD4) im Wechselrichter: siehe 5.3.1 „Innenansicht“. Die Abschaltkontakte 1 (SD1-SD4) ermöglichen die Fernabschaltung von bis zu acht Wechselrichtern über einen externen Öffnerkontakt (z.B. - Seite 35 Leitungsanforderungen Verwenden Sie Kabel mit folgenden Leitungsspezifikationen für die Verkabelung der Kontakte: Minimaler Querschnitt: 1.5 mm ■ ■ Maximale Kabellänge: 240 m (Gesamtlänge vom Öffnerkontakt bis zum letzen ■ ■ Wechselrichter) Wenn Sie mehrere Wechselrichter (bis zu 8) über einen einzigen Öffnerkontakt blockieren möchten, so verdrahten Sie die Abschaltkontakte 1 gemäß...
-
Seite 36: Mcu Anschließen
MCU anschließen Dieser Abschnitt beschreibt, wie Sie die MCU korrekt innerhalb der Station anschließen. GEFAHR Vergewissern Sie sich vor Beginn der Installationsarbeiten, dass alle DC- und AC- Zuleitungen spannungsfrei sind. 5.4.1 Innenansicht der MCU M CU10 0 M CU M od e S231 N um o f LTs S241... -
Seite 37: Mcu An Die Dc-Spannungsversorgung Anschließen
5.4.2 MCU an die DC-Spannungsversorgung anschließen Der Anschluss an die DC-Spannung des PV-Generators gewährleistet den unterbre- chungsfreien Betrieb der MCU bei einem Ausfall der AC-Spannungsversorung. Zudem ermöglicht der Anschluss die Messung der DC-Spannung durch die MCU. Leitungsanforderungen 2 x minimal 2.5 mm (900 VDC) Vorgehensweise 1. -
Seite 38: Mcu An Den Modularbus Anschließen
Zudem sind Kontakte für das Ein- und Ausschalten der Wechselrichter, für die Fernüber- wachung der MCU, für einen Alarmeingang von MaxConnect sowie Kontakte für den Anschluss des Potenzialausgleichssets (PAS) integriert. HINWEIS Weitere Informationen zur Verwendung der verschiedenen Schnittstellen und Funktionen der MCU finden Sie in der Bedienungsanleitung des SolarMax TS-SV Wechselrichters. -
Seite 39: Leitungsanforderungen Für Die Kontakte
Schnittstellen und Kontakte der MCU MCU10 0 MCU Mode S231 Num of LTs S241 5.4.6.1 Leitungsanforderungen für die Kontakte Verwenden Sie, wenn nicht anders angegeben, Kabel mit folgenden Leitungsspezifikati- onen für die Verkabelung der Kontakte: Minimaler Querschnitt: 0.75 mm ■ ■ Maximaler Querschnitt: 4 mm ■... -
Seite 40: Anschluss Pas - X2201
Schnittstelle für den Anschluss des Potenzialausgleichssets (PAS). Verwenden Sie das mit dem Potenzialausgleichsset mitgelieferte Kabel. HINWEIS Das Potenzialausgleichsset (PAS) darf nur bei Stationen eingesetzt werden, die für den Single-MPPT-Betrieb konfiguriert sind. Kontaktieren Sie das SolarMax Service Center, wenn Sie das Potenzialausgleichset anschliessen wollen. -
Seite 41: Mcu Konfigurieren
Datenkommunikation zur Verfügung. Sie können die MCU mit diesen RJ45-Buchsen in ein MaxComm Kommunikationsnetzwerk einbinden und so die umfangreichen Überwa- chungs- und Fernsteuerungsmöglichkeiten von SolarMax Produktions GmbH benützen. Weitere Informationen zu den Möglichkeiten der Kommunikationsplattform MaxComm finden Sie in der Bedienungsanleitung des TS-SV Wechselrichters. -
Seite 42: Anschluss Der Weiteren Stationskomponenten
Anschluss der weiteren Stationskomponenten Die korrekte Ausführung der elektrischen Installation der folgenden Stationskompo- nenten liegt in der Verantwortung des Stationsausrüsters. SolarMax Produktions GmbH beschränkt sich hier auf bestimmte Hinweise: AC-Leistungsschalter Um den Wechselrichter zu schützen und dessen vollständige AC-seitige Freischaltung zu ermöglichen, muss am AC-Anschluss des Wechselrichters ein AC-Leistungsschalter... -
Seite 43: Anwendungsbeispiele
Anschlüsse verteilt über die ganze Länge der DC-Sammelschiene an, so dass der Strom an einer Stelle nicht 960 A übersteigen kann. GEFAHR SolarMax-Wechselrichter und die MCU dürfen nur von qualifizierten Elektrofach- ■ ■ personen installiert und geöffnet werden, welche diese Installationsanleitung vorher vollständig gelesen und verstanden haben. -
Seite 44: Dc-Sicherungseinheit Mit Einer Dc-Sammelschiene Pro Wechselrichter
5.7.1 DC-Sicherungseinheit mit einer DC-Sammelschiene pro Wechselrichter RS485 MaxConnect ModularBus DC-Sicherungseinheit SM330TS-SV 5 x 160 A 250 A X631 250 A 2 x 6 A MaxConnect 16 plus 95 mm 95 mm 95 mm 160 A 160 A RS485 95 mm 1000 V Adresse #1 ModularTS... -
Seite 46: Dc-Sicherungseinheit Mit Gemeinsamer Dc-Sammelschiene
5.7.2 DC-Sicherungseinheit mit gemeinsamer DC-Sammelschiene RS485 MaxConnect ModularBus DC-Sicherungseinheit SM330TS-SV 5 x 160 A 250 A X631 250 A 2 x 6 A MaxConnect 16 plus 95 mm 95 mm 95 mm 160 A 160 A RS485 95 mm 1000 V Adresse #1 ModularTS (X541) -
Seite 48: Inbetriebnahme
6 Inbetriebnahme Überprüfungen vor der Erstinbetriebnahme Gehen Sie die folgenden Checklisten durch, bevor Sie die Wechselrichter und die MCU erstmals in Betrieb nehmen. Bewahren Sie die ausgefüllten Checklisten für Servicean- fragen auf. 6.1.1 Identifikation und Kenndaten Anlagenname Strasse, PLZ, Ort Anlagenleistung Datum Erstinbetriebnahme TS-SV Master Control Unit:... -
Seite 49: Betriebskonfiguration Und Mcu
NOK Kontrolle Die Gummi-Durchführungstüllen für das Kommunikationskabel sind montiert. ❑ ❑ Alle Abdeckungen im Wechselrichter sind montiert. ❑ ❑ Alle Leistungsschalter des Wechselrichters sind ausgeschaltet. ❑ ❑ Die Außenabdeckungen des Wechselrichters sind montiert. ❑ ❑ 6.1.4 Betriebskonfiguration und MCU NOK Kontrolle Die Verkabelung der Wechselrichter ergibt keinen Mischbetrieb von Multi MPPT- und ❑... -
Seite 50: Ac-Verkabelung
NOK Kontrolle Die DC-Zuleitungen zwischen den PV-Modulen bzw. zwischen MaxConnect und den DC- ❑ ❑ Sammelschienen sind für den maximal möglichen Strom dimensioniert. 6.1.8 AC-Verkabelung NOK Kontrolle Die Messung der AC-Spannung vor Inbetriebnahme der Station ergibt folgende Werte: ❑ ❑ SM330TS-SV: 270 V …... -
Seite 51: Erstinbetriebnahme (Initial Setup)
ACHTUNG Montieren Sie alle verfügbaren Schutzabdeckungen, Abdeckbleche und Lochgitter bevor der Wechselrichter eingeschaltet wird. Die AC- und DC- Leistungsschalter wie auch der Hauptschalter können bei geschlossenem Wechselrichter bedient werden. Erstinbetriebnahme (Initial Setup) Wird der Wechselrichter erstmals in Betrieb genommen, so startet automatisch das Menü „Initial Setup“. - Seite 52 ACHTUNG Bitte nehmen Sie die Auswahl der länderspezifischen Einstellungen (Schritt 3) mit größter Sorgfalt vor, da die Auswahl nach Abschluss des Initial Setups nicht mehr verändert werden kann. Eine falsche Auswahl kann zu Problemen beim Betrieb des Wechselrichters und zum Entzug der Betriebserlaubnis durch den örtlichen Netzbe- treiber führen.
-
Seite 53: Technische Daten
7 Technische Daten SM330TS-SV SM360TS-SV Eingangsgrößen MPP-Spannungsbereich 450 V…800 V 510 V…800 V Maximale DC-Spannung 900 V 900 V Maximaler DC-Strom 720 A 720 A Anzahl MPP-Tracker 1 (Single MPPT-Betrieb) oder 3 (Multi MPPT-Betrieb) Isc PV 1 410 A (Single MPPT-Betrieb) / 3 x 470 A Multi MPPT-Betrieb Rückstrom 0 A (Verpolschutzdiode) - Seite 54 2) bei cosφ = 1, U = 320 V 3) bis 1 000 ms bei aktivierter FRT-Funktion (Fault-Ride-Through) 4) im Single MPPT Betrieb mit aktiver Teillastoptimierung (siehe Bedienungsanleitung Parameterkonfigurati- on mit MaxTalk 2 Pro) 5) die vollständige Konformitätserklärung finden Sie auf unserer Internetseite www.solarmax.com...
-
Seite 55: Wirkungsgradverlauf
TS-SV Master Control Unit (MCU) AC-Spannungsversorgung Maximale 230 VAC Eingangsspannung Maximaler Eingangsstrom 1.05 A Einschaltstrom 100 A Einschaltstromdauer 30 ms Frequenz 50…60 Hz DC-Spannungsversorgung Maximale 900 VDC Eingangsspannung Gewicht & Abmessungen 10 kg Gewicht Abmessungen (B x H x T) 600 x 520 x 150 mm Wirkungsgradverlauf Wirkungsgradverlauf Single MPPT - SM330TS-SV... - Seite 56 Wirkungsgradverlauf Multi MPPT - SM330TS-SV 100 % 98 % 96 % 94 % 92 % η 450 V 90 % η 550 V 88 % 86 % 84 % 82 % 80 % 10 % 20 % 30 % 40 % 50 % 60 % 70 %...
-
Seite 57: Temperaturabhängige Leistungsreduktion
Temperaturabhängige Leistungsreduktion Bis zu einer Umgebungstemperatur von 45 °C kann der Wechselrichter zeitlich unbe- grenzt 100 % seiner Nennleistung einspeisen. Im Bereich 45 °C bis 50 °C muss mit Ertragseinbussen gerechnet werden, bei 50 °C kann der Wechselrichter noch 90 % seiner Nennleistung zeitlich unbegrenzt einspeisen. -
Seite 58: Länderspezifische Einstellungen
HINWEIS MaxTalk 2 Pro ermöglicht autorisierten Fachkräften die individuelle Anpassung der Betriebsparameter. MaxTalk 2 Pro: Professionelle Version von MaxTalk für die Kon- figuration von Wechselrichtern. Die Bedienungsanleitung „SolarMax TS-SV-Serie- Parameterkonfiguration mit MaxTalk 2 Pro“ können Sie von unserer Internetseite herunterladen;... - Seite 59 Parameter Einheit Deutschland Spanien Italien Frankreich Grossbritannien - MC f min 49.9 - MC time - Reduktion %/Hz - Wiederanstieg %/min Q-Modus On/Off - K-Faktor S max SM330TS-SV Pac max SM330TS-SV Iac max SM330TS-SV Parameter Einheit China Andere Andere 60 Hz Vac min 1 246.4 238.0...
-
Seite 60: Sm360Ts-Sv
Parameter Einheit China Andere Andere 60 Hz - Reduktion %/Hz - Wiederanstieg %/min Q-Modus On/Off - K-Faktor S max SM330TS-SV Pac max SM330TS-SV Iac max SM330TS-SV 7.3.2 SM360TS-SV Parameter Einheit Deutschland Spanien Italien Frankreich Grossbritannien Vac min 1 281.6 t Vac min 1 2000 2000 2500... - Seite 61 Parameter Einheit Deutschland Spanien Italien Frankreich Grossbritannien - Reduktion %/Hz - Wiederanstieg %/min Q-Modus On/Off - K-Faktor S max SM360TS-SV Pac max SM360TS-SV Iac max SM360TS-SV Parameter Einheit China Andere Andere 60 Hz Vac min 1 281.6 281.6 t Vac min 1 2000 2000 1500...
- Seite 62 Iac max SM360TS-SV 8 Garantie Allgemeine Garantiebedingungen für SolarMax Produkte SolarMax Produktions GmbH (nachstehend SOLARMAX) garantiert die einwandfreie Funktion und Mangelfreiheit ihrer SolarMax-Geräte für eine bestimmte, geräteweise festgelegte Garantiedauer. Diese Garantiedauer kann mittels Garantieverlängerung entsprechend den Voraussetzungen dieser Garantiebedingungen verlängert werden.
-
Seite 63: Garantie
Liste, sollte Ihnen diese nicht vorliegen. a) Garantiedauer BASIC Stringwechselrichter: 60 Monate ab Kaufdatum, jedoch max. 72 Monate nach Auslieferung des Geräts durch SOLARMAX ■ ■ Zentralwechselrichter: Serien C / S / TS / TS-SV: 24 Monate ab Kaufdatum, jedoch max. 30 Monate nach Auslieferung ■... - Seite 64 Überspannungsschütze. 5. Geltendmachung der Garantie Für die Geltendmachung der Garantie muss mit der SOLARMAX Hotline telefonisch oder schriftlich Kontakt aufgenommen und deren Anweisungen genau befolgt werden. Die Hotline Nummer für ihr Land finden Sie auf unserer Homepage. Bitte halten Sie dafür die Seriennummer, die Artikelbezeich- nung, eine kurze Beschreibung des Defekts und den Kaufbeleg bereit.
- Seite 65 Monaten nach Kauf, spätestens jedoch innerhalb von 72 Monaten nach Auslieferung des Geräts durch SOLARMAX beantragt werden. Zentralwechselrichter: Die Verlängerung der Garantie kann innerhalb von 3 Monaten nach Kauf, spä- testens jedoch innerhalb von 12 Monaten nach Auslieferung des Geräts durch SOLARMAX beantragt werden. b) Umfang der Garantieverlängerung Die Garantieverlängerung beinhaltet sämtliche Leistungen der Grundgarantie Basic.
-
Seite 66: Solarmax Service Center
SolarMax Service Center Auf unserer Website finden Sie alle Kontaktinformationen: www.solarmax.com www.solarmaxservice.com Hotline: + 49 3733 507840 + 41 315281165 + 34 93 2203859 + 33 820 420 684 + 44 20 38080346 + 39 0418520076 + 49 3733 50784 99 hotline@solarmax.com...
