4| Montage Verdichter

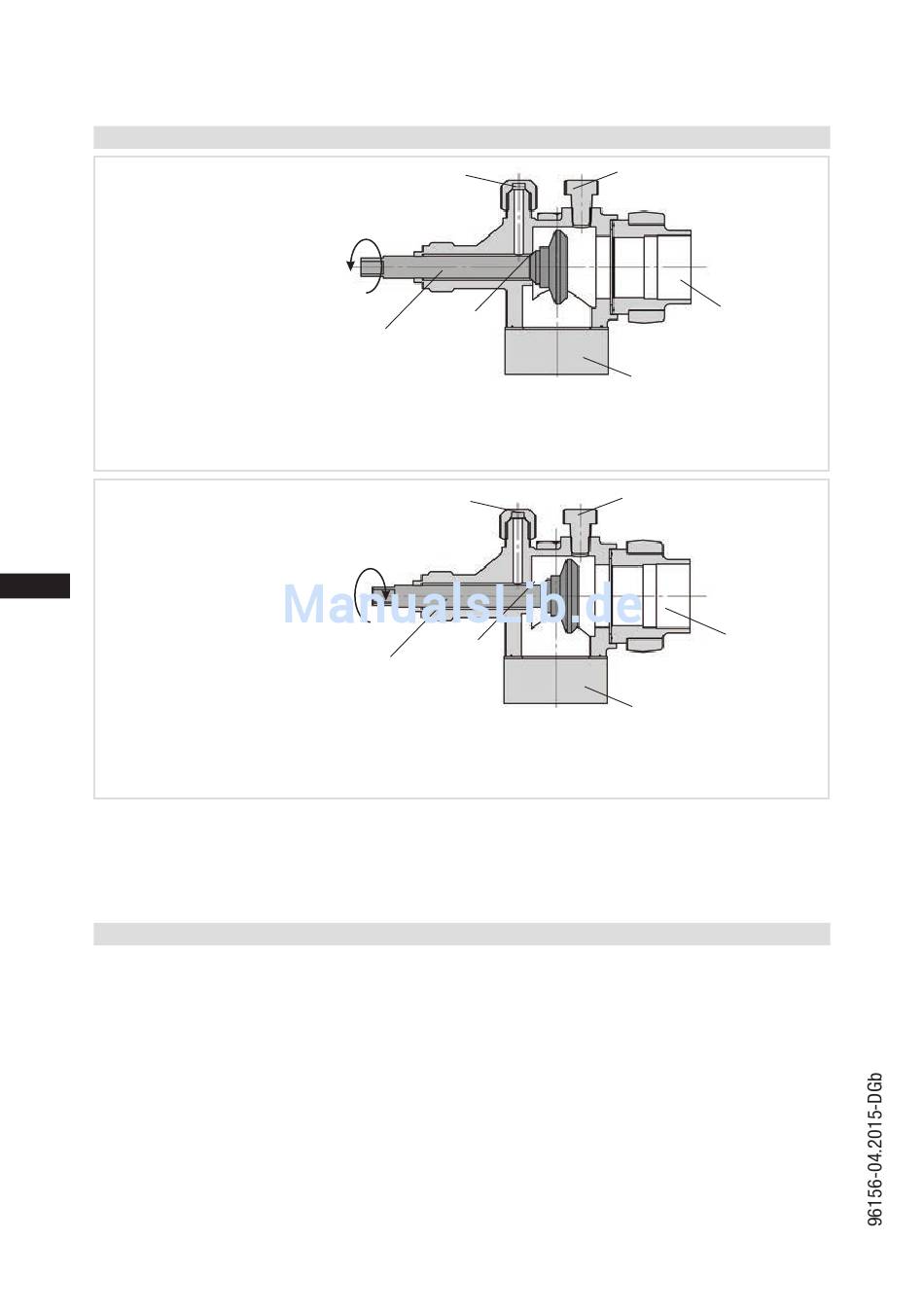

4.10 Funktionsweise der absperrbaren Serviceanschlüsse
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen.
Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen.
D
GB
F
E
Öffnen des Serviceanschlusses
Spindel: 1/2 -1 Umdrehung nach rechts drehen.
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen.
Nach betätigen der Spindel generell die Spindelschutzkappe wieder montieren und mit 14-16 Nm
anziehen. Diese dient im Betrieb als zweites Dichtelement.
4.11 Ölrückführung
Um die sichere Ölrückführung bei unterschiedlichsten Anlagenkonfigurationen zu gewährleisten,
empfiehlt GEA Bock den Einsatz von Ölabscheidern bzw. Ölniveauüberwachungen. Für die Installation
der Zusatzkomponente Ölniveauüberwachung ist bereits werkseitig der Anschluss "O" verfügbar. Die
Ölrückführung aus dem Ölabscheider in den Verdichter soll über den am Verdichter dafür vorgesehenen
Anschluss "D1" erfolgen.
16
Serviceanschluss
geschlossen
Anschluss
Spindel
gesperrt
Serviceanschluss
geöffnet
Anschluss
Spindel
offen
Anschluss nicht
absperrbar
Rohranschluss
Abb. 22
Verdichter
Anschluss nicht
absperrbar
Rohranschluss
Abb. 23
Verdichter
