Maßskizze Scan 5003 Fr/Fl - Scan 5003 Fr Montage- Und Bedienungsanleitung

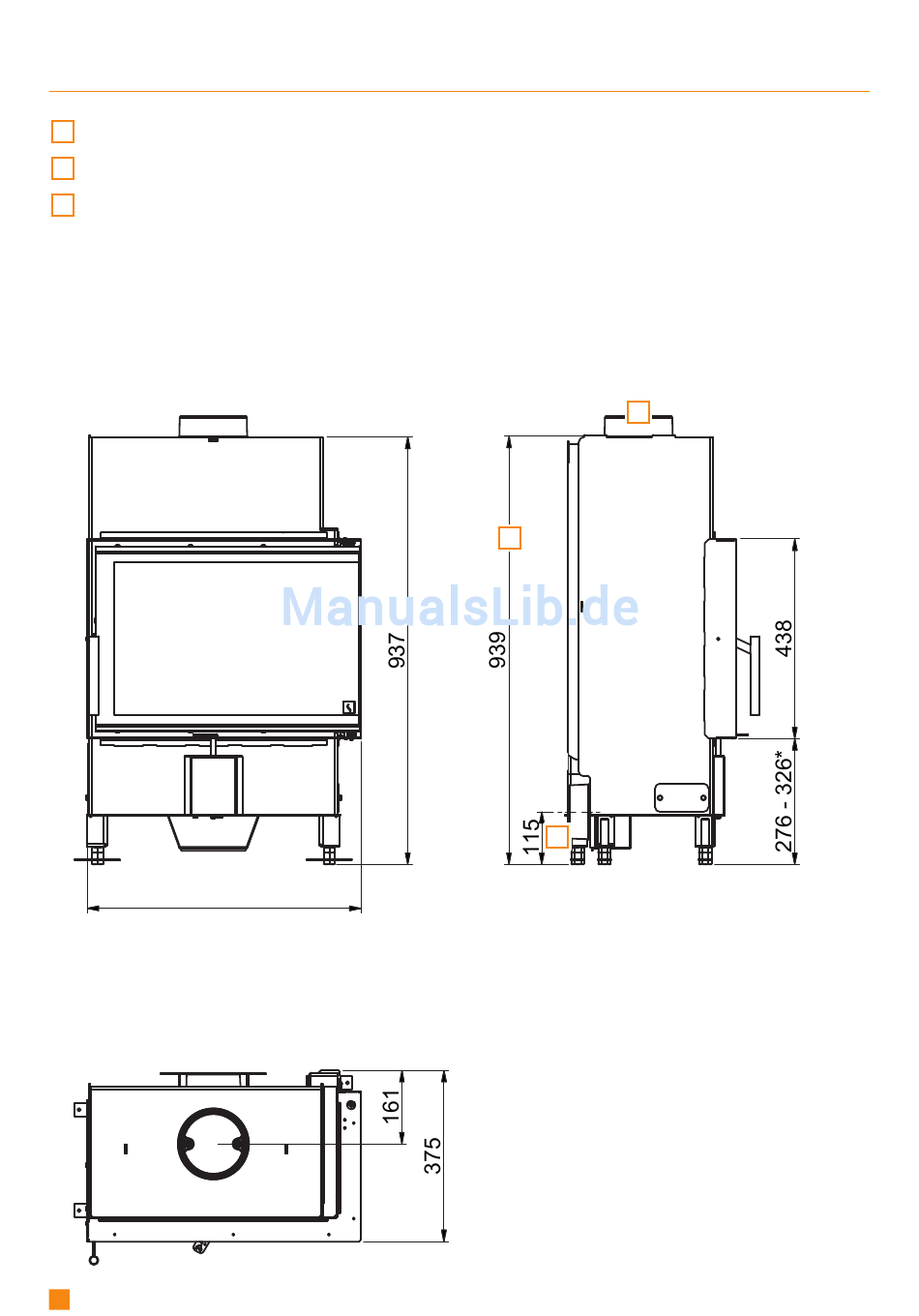

MASSSKIZZE SCAN 5003 FR/FL
A
Höhe bis Anfang Rauchrohrstutzen am oberen Abgang
B
Mitte Frischluftzufuhr - Innenmaß: 103 mm, Außenmaß: 120 mm
C
Anschlusstutzen - Innenmaß: 132 mm, Außenmaß: 149 mm
Alle Maße sind in mm
*NB – bitte nicht vergessen, den Abstand zu brennbaren Materialien zu überprüfen.
600
6
C
A
B
*Note: Refer to the manual
