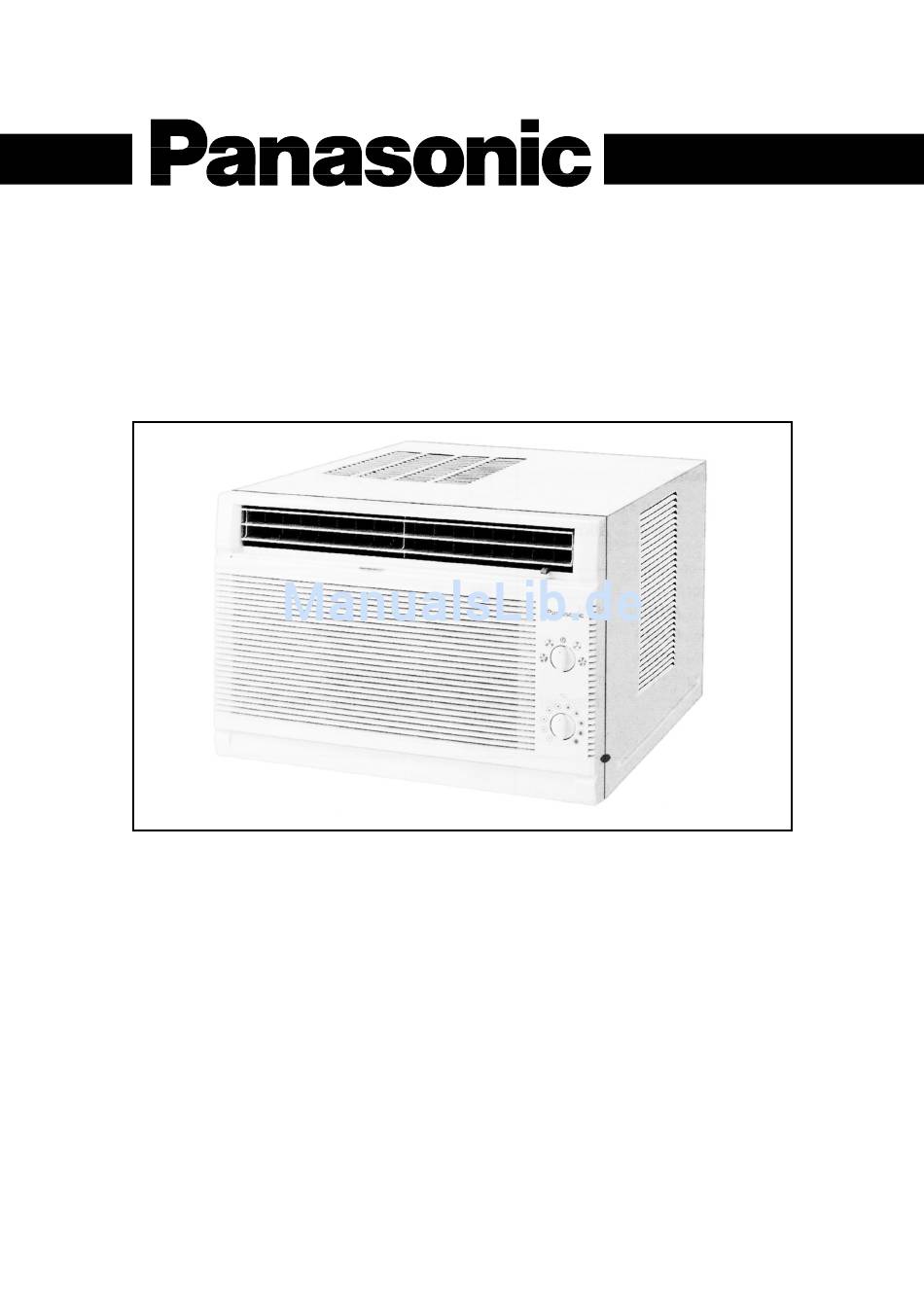

Technisches Handbuch
Kompaktgeräte
Modell:
CW-C120ME
Technische Daten ............................................................................................. 2
Abmessungen ................................................................................................... 2
Schaltplan ......................................................................................................... 3
Schematische Darstellung des Kältekreislaufs ................................................. 4
Leistungsverhalten des Klimageräts ................................................................. 4
Montage des Klimageräts ................................................................................. 5
Betriebskenndaten ............................................................................................ 7
Einsatzgrenzen ................................................................................................. 7
Bedienung ......................................................................................................... 8
Ausbau der Einbauteile ..................................................................................... 9
Explosionszeichnung ...................................................................................... 12
Ersatzteiliste .................................................................................................... 13
Störungssuche ................................................................................................ 14
Bescheinigungen ............................................................................................. 15
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic CW-C120ME
Inhaltszusammenfassung für Panasonic CW-C120ME
-
Seite 1: Inhaltsverzeichnis
Technisches Handbuch Kompaktgeräte Modell: CW-C120ME Technische Daten ..................... 2 Abmessungen ....................2 Schaltplan ......................3 Schematische Darstellung des Kältekreislaufs ..........4 Leistungsverhalten des Klimageräts ..............4 Montage des Klimageräts ................. 5 Betriebskenndaten .................... 7 Einsatzgrenzen ....................7 Bedienung ......................8 Ausbau der Einbauteile .................. -
Seite 2: Technische Daten
Technische Daten CW-C120ME Kühlleistung * 3600 Entfeuchtung Luftmenge (niedrig / hoch) 498 / 600 Schallpegel innen (niedrig / hoch) dB(A) 48 / 52 außen (niedrig / hoch) dB(A) 54 / 58 Elektrische Daten Stromversorgung V/Ph/Hz 230/1/50 Leistungsaufnahme 1380 Betriebsstrom Anlaufstrom Netzabsicherung (träge) -
Seite 3: Schaltplan
Kondensator rot (S) Kondensator gelb (C) blau (R) Warenzeichen Sicherung (3,15 A) Kompressorklemmen blau blau Widerstände der Ventilatormotorwicklungen, Kondensatordaten CW-C120ME Motor-Teilenummer CWA92273 Anschlüsse 66,8 Ω blau-gelb 27,2 Ω gelb-organge 73,5 Ω rot-gelb Kondensator CWA31242 (3,5 µF, 400 V AC) Widerstände der Kompressorwicklungen, Kondensatordaten... -
Seite 4: Schematische Darstellung Des Kältekreislaufs
Schematische Darstellung des Kältekreislaufs Kompressor Kondensator Filter Kapillarrohr Verdampfer Flüssigkeitsabscheider Position Druck (bar) Temperatur (°C) 19,1 - 20,5 73 - 78 18,8 - 20,3 37 - 41 5,0 - 5,5 5 - 10 4,8 - 5,2 6 - 11 Raumtemperatur (t ): 27/19 °C Außentemperatur (t ): 35/24 °C... -
Seite 5: Montage Des Klimageräts
Montage des Klimageräts Für die Montage des Klimageräts sind die nachfolgend beschriebenen Punkte unbedingt zu beachten! 1. Wahl der geeigneten Einbauposition Um das Gerät herum müssen die in der Abbildung angegebenen Abstände eingehalten werden. VORDERANSICHT SEITENANSICHT DRAUFSICHT Decke Mauer oder ähnliches außen über... - Seite 6 Montage des Klimageräts 3. Kondensatablauf Um eine optimale Kühlwirkung zu erzielen, wird bei diesem Klimagerät das anfallende Kondensat auf den Verflüssiger gespritzt. Wenn das dabei entstehende Geräusch störend sein sollte, kann das Kondensat nach außen abgeführt werden, wodurch sich allerdings ein geringer Leistungsverlust ergibt. Hierzu ist wie folgt vorzugehen: a) Geräteinnenteil aus dem Gehäuse herausziehen.
-
Seite 7: Betriebskenndaten
Betriebskenndaten Kühlleistungskennlinie Thermostatkennlinie Thermostateinstellung (1 bis 10) Einsatzgrenzen Das Klimagerät sollte innerhalb der folgenden Einsatzgrenzen verwendet werden: t ä ß t ä (°C) (°C) (°C) (°C) ö = Trockenkugeltemperatur, t = Feuchtkugeltemperatur Das Gerät sollte nicht längere Zeit bei einer relativen Feuchte von über 90 % betrieben werden, da es sonst zur Bildung von Kondensat kommen kann, das von den Luftansaug- und -austrittsöffnungen tropfen könnte. -
Seite 8: Bedienung
Bedienung Netzanschluß Den Betriebsartenwahlschalter ( ) in die Stellung bringen und den Netzstecker an das Stromnetz (220 - 230 V) anschließen. Betriebsartenwahlschalter Je nach Bedarf den Schalter entweder auf (blau) für Kühlbetrieb mit niedriger Ventilatordreh- zahl bzw. (blau) für Kühlbetrieb mit hoher Ventilatordrehzahl stellen. In den schwarzen Stellungen läuft das Gerät im Umluftbetrieb, ohne daß... -
Seite 9: Ausbau Der Einbauteile
Ausbau der Einbauteile Abnehmen des Frontgitters Gehäuse Schrauben 1. Die beiden Schrauben herausdrehen. 2. Die beiden Drehschalter abziehen. 3. Frontgitter vom Gehäuse abnehmen. 4. Die beiden Schrauben auf der Geräterückseite her- ausdrehen. Drehschalter Frontgitter Schrauben Gehäuse- rückwand Herausnehmen des Geräteinnenteils aus dem Ge- häuse 1. - Seite 10 Ausbau der Einbauteile Abnehmen des Ausblasgitters Zum Abnehmen des Ausblasgitters sind die vier Schrau- ben auf der Oberseite sowie die beiden Schrauben an der Seite herauszudrehen. Ausblas- gitter Ausbau der Trennwand mit Ventilatoren 1. Die vier Schrauben der Luftführung des Axialventila- Luftfüh- Trennwand tors herausdrehen.
- Seite 11 Ausbau der Einbauteile Ausbau des Ventilatormotors Die vier Schrauben des Ventilatormotors herausdrehen. Ventilatormotor Ausbau des Kompressors Kompressor Die drei Muttern des Kompressors herausdrehen. Grundplatte Ausbau des Verdampfers Den Verdampfer aus der Grundplatte herausheben. Verdampfer Grundplatte Ausbau des Verflüssigers Verflüssiger 1. Die beiden Schrauben herausdrehen. 2.
-
Seite 12: Explosionszeichnung
Explosionszeichnung CW-C120ME... -
Seite 13: Ersatzteiliste
Ersatzteiliste POS. BEZEICHNUNG TEILENUMMER ANZAHL PRO GERÄT CW-C120ME Bodenblech CWD52K274A Ablaufstopfen Bodenblech CWH4611062 Kompressor 2KS224D5AD02 Kompressorschwingungsdämpfer CWH50055 Mutter Kompressorhalterung CWH4582065 Verflüssiger CWB32C265 Schmutzfänger CWB11101 Kondensatwanne CWH40200A Verdampfer CWB30621 Kapillarrohr CWB15601 Radialventilatorlaufrad CWH01K091 Gehäuse Radialventilator CWD32157A Trennwand CWD53102 Ventilatormotor CWA92273 Schraube Ventilatormotor CWH55027 Halterung für Anschlußkasten... -
Seite 14: Störungssuche
Störungssuche Achtung: Vor der Durchführung elektrischer Messungen Netzstecker ziehen. Kondensator vor der Überprü- fung entladen. STÖRUNG ZU ÜBERPRÜFEN PRÜFERGEBNIS URSACHE MASSNAHME Ventilatormotor und Kom- 1. Netzspannung Weniger als 10 % der Nenn- Gerät wurde innerhalb von Elektriker rufen. pressor laufen nicht spannung. -
Seite 15: Bescheinigungen
- 89/336/EWG (Richtlinie über die elektromagnetische Verträglichkeit) - 73/23/EWG (Niederspannungsrichtlinie) - 89/392/EWG (Maschinenrichtlinie) Bescheinigung des Herstellers/Importeurs Hiermit wird bescheinigt, daß das Raumklimagerät des Typs CW-C120ME in Übereinstimmung mit den Bestimmungen der EG-Richtlinie 82/499/EWG und der VDE-Bestimmung VDE 0875 T.1/11.84 funkentstört ist. - Seite 16 Deutschland GmbH...
