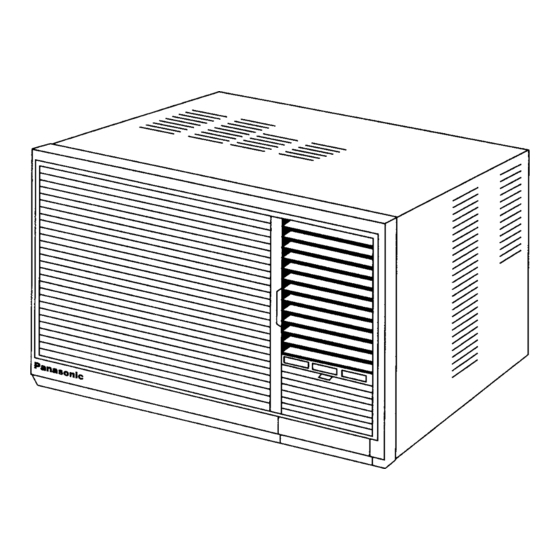

Technisches Handbuch
Kompaktgeräte
Modelle: CW-903FE
CW-1203FE
Technische Daten ............................................................................................. 2
Abmessungen ................................................................................................... 2
Schaltplan ......................................................................................................... 3
Schematische Darstellung des Kältekreislaufs ................................................. 4
Leistungsverhalten des Klimageräts ................................................................. 4
Montage des Klimageräts ................................................................................. 5
Einsatzgrenzen ................................................................................................. 6
Bedienung ......................................................................................................... 7
Störungssuche .................................................................................................. 8
Explosionszeichnung ........................................................................................ 9
Ersatzteiliste .................................................................................................... 10
Bescheinigungen ............................................................................................. 11
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic CW-903FE
Inhaltszusammenfassung für Panasonic CW-903FE
-
Seite 1: Inhaltsverzeichnis

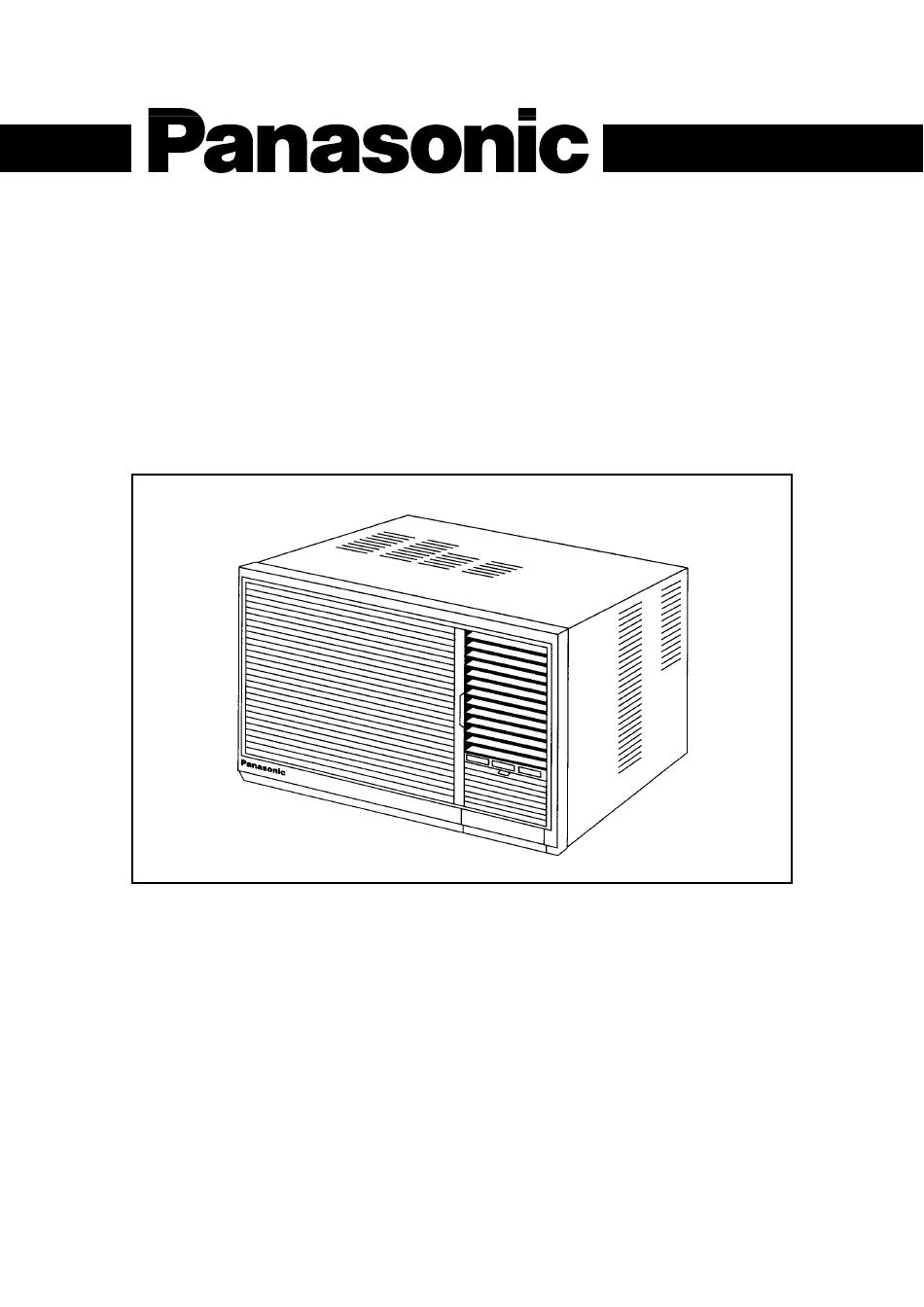

Technisches Handbuch Kompaktgeräte Modelle: CW-903FE CW-1203FE Technische Daten ..................... 2 Abmessungen ....................2 Schaltplan ......................3 Schematische Darstellung des Kältekreislaufs ..........4 Leistungsverhalten des Klimageräts ..............4 Montage des Klimageräts ................. 5 Einsatzgrenzen ....................6 Bedienung ......................7 Störungssuche ....................8 Explosionszeichnung .................. -
Seite 2: Technische Daten
Technische Daten CW-903FE CW-1203FE Kühlleistung * 2650 3550 Entfeuchtung Luftmenge (niedrig / hoch) 480 / 570 510 / 600 Schallpegel innen (niedrig / hoch) dB(A) 47 / 50 48 / 52 außen (niedrig / hoch) dB(A) 52 / 56 54 / 58... -
Seite 3: Schaltplan
Air-Swing- gelb (C) Motor rot (S) blau (R) Thermostat braun Warenzeichen Sicherung (5 A) Kompressorklemmen blau blau Widerstände der Ventilatormotorwicklungen, Kondensatordaten CW-903FE CW-1203FE Motor-Teilenummer CWA95317 CWA95295 Anschlüsse 94,5 Ω 64,6 Ω blau-gelb 44 Ω 64,3 Ω gelb-organge 97,5 Ω 86,2 Ω... -
Seite 4: Schematische Darstellung Des Kältekreislaufs
Schematische Darstellung des Kältekreislaufs Kompressor Sammler (nur CW-1203KE) Kondensator Filter Kapillarrohre Verdampfer Flüssigkeitsabscheider Position Druck (bar) Temperatur (°C) 19,6 - 21,6 72 - 82 19,1 - 21 35 - 45 5,1 - 5,6 7 - 11 4,9 - 5,4 9 - 15 Raumtemperatur (t ): 27/19,5 °C Außentemperatur (t... -
Seite 5: Montage Des Klimageräts
Montage des Klimageräts Für die Montage des Klimageräts sind die nachfolgend beschriebenen Punkte unbedingt zu beachten! 1. Wahl der geeigneten Einbauposition Um das Gerät herum müssen die in der Abbildung angegebenen Abstände eingehalten werden. VORDERANSICHT SEITENANSICHT DRAUFSICHT Decke Mauer oder ähnliches außen über... -
Seite 6: Einsatzgrenzen
3. Kondensatablauf Um eine optimale Kühlwirkung zu erzielen, wird bei diesem Klimagerät das anfallende Kondensat auf den Verflüssiger gespritzt. Wenn das dabei entstehende Geräusch störend sein sollte, kann das Kondensat nach außen abgeführt werden, wodurch sich allerdings ein geringer Leistungsverlust ergibt. Hierzu ist wie folgt vorzugehen: a) Geräteinnenteil aus dem Gehäuse herausziehen. -
Seite 7: Bedienung
Bedienung Netzanschluß Den Betriebsartenwahlschalter ( ) in die Stellung bringen und den Netzstecker an das Stromnetz (220 - 230 V) anschließen. Klappe der Bedienungskonsole öffnen. Betriebsartenwahlschalter Je nach Bedarf den Schalter entweder auf (blau) für Kühlbetrieb mit niedriger Ventilatordreh- zahl bzw. (blau) für Kühlbetrieb mit hoher Ventilatordrehzahl stellen. -
Seite 8: Störungssuche
Störungssuche Achtung: Vor der Durchführung elektrischer Messungen Netzstecker ziehen. Kondensator vor der Überprü- fung entladen. STÖRUNG ZU ÜBERPRÜFEN PRÜFERGEBNIS URSACHE MASSNAHME Ventilatormotor und Kom- 1. Netzspannung Weniger als 10 % der Nenn- Gerät wurde innerhalb von Elektriker rufen. pressor laufen nicht spannung. -
Seite 9: Explosionszeichnung
Explosionszeichnung CW-903FE / CW-1203FE... -
Seite 10: Ersatzteiliste
Ersatzteiliste POS. BEZEICHNUNG TEILENUMMER ANZAHL PRO GERÄT CW-903FE CW-1203FE Bodenblech CWD52C001 Trennwand CWD53K078 Einströmdüse Axiallaufrad CWD31063 Konsole Ventilatormotor CWD54121 Montageplatte für Motorkonsole CWD60253 Unterteil Ventilatorgehäuse CWD32085 Oberteil Ventilatorgehäuse CWD32086 Halter für Klappenhebel CWD90C156 Fortluftklappe CWH5252106 Fortluftgitter CWD90600 Verbindungsstange Air-Swing-Lamellen CWE26093... -
Seite 11: Bescheinigungen
Bescheinigungen Technische Änderungen vorbehalten. 1195us... - Seite 12 Deutschland GmbH...
