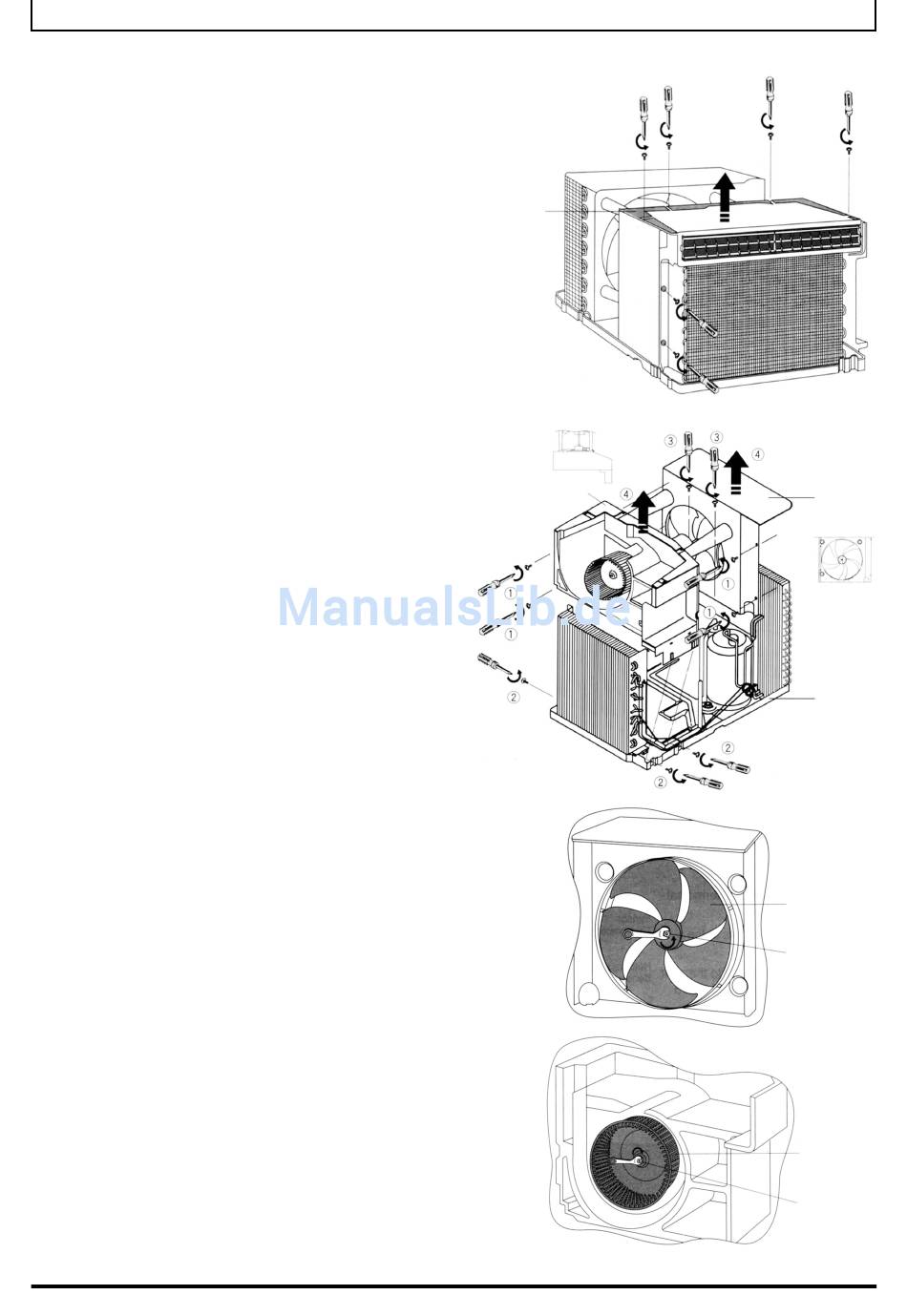

Ausbau der Einbauteile
Abnehmen des Ausblasgitters
Zum Abnehmen des Ausblasgitters sind die vier Schrau-
ben auf der Oberseite sowie die beiden Schrauben an
der Seite herauszudrehen.
Ausbau der Trennwand mit Ventilatoren
1. Die vier Schrauben der Luftführung des Axialventila-
tors herausdrehen.
2. Die drei Schrauben der Gerätegrundplatte heraus-
drehen.
3. Die beiden Schrauben am Boden der Trennwand
herausdrehen.
4. Die Trennwand komplett mit den Ventilatoren heraus-
heben.
Ausbau des Axialventilators
Mutter des Axialventilators herausdrehen.
Ausbau des Radialventilators
Mutter des Radialventilators herausdrehen.
10
Ausblas-
gitter
Trennwand
Luftfüh-
rung Axial-
ventilator
Grund-
platte
