Technisches Handbuch
Kompaktgerät
Modell:
CW-702TE
Technische Daten ............................................................................................. 2
Abmessungen ................................................................................................... 2
Schaltplan ......................................................................................................... 3
Schematische Darstellung des Kältekreislaufs ................................................. 4
Leistungsverhalten des Klimageräts ................................................................. 4
Montage des Klimageräts ................................................................................. 5
Einsatzgrenzen ................................................................................................. 6
Bedienung ......................................................................................................... 7
Störungssuche .................................................................................................. 8
Explosionszeichnung ........................................................................................ 9
Ersatzteiliste .................................................................................................... 10
Bescheinigungen ............................................................................................. 11
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic CW-702TE
Inhaltszusammenfassung für Panasonic CW-702TE
-
Seite 1: Inhaltsverzeichnis

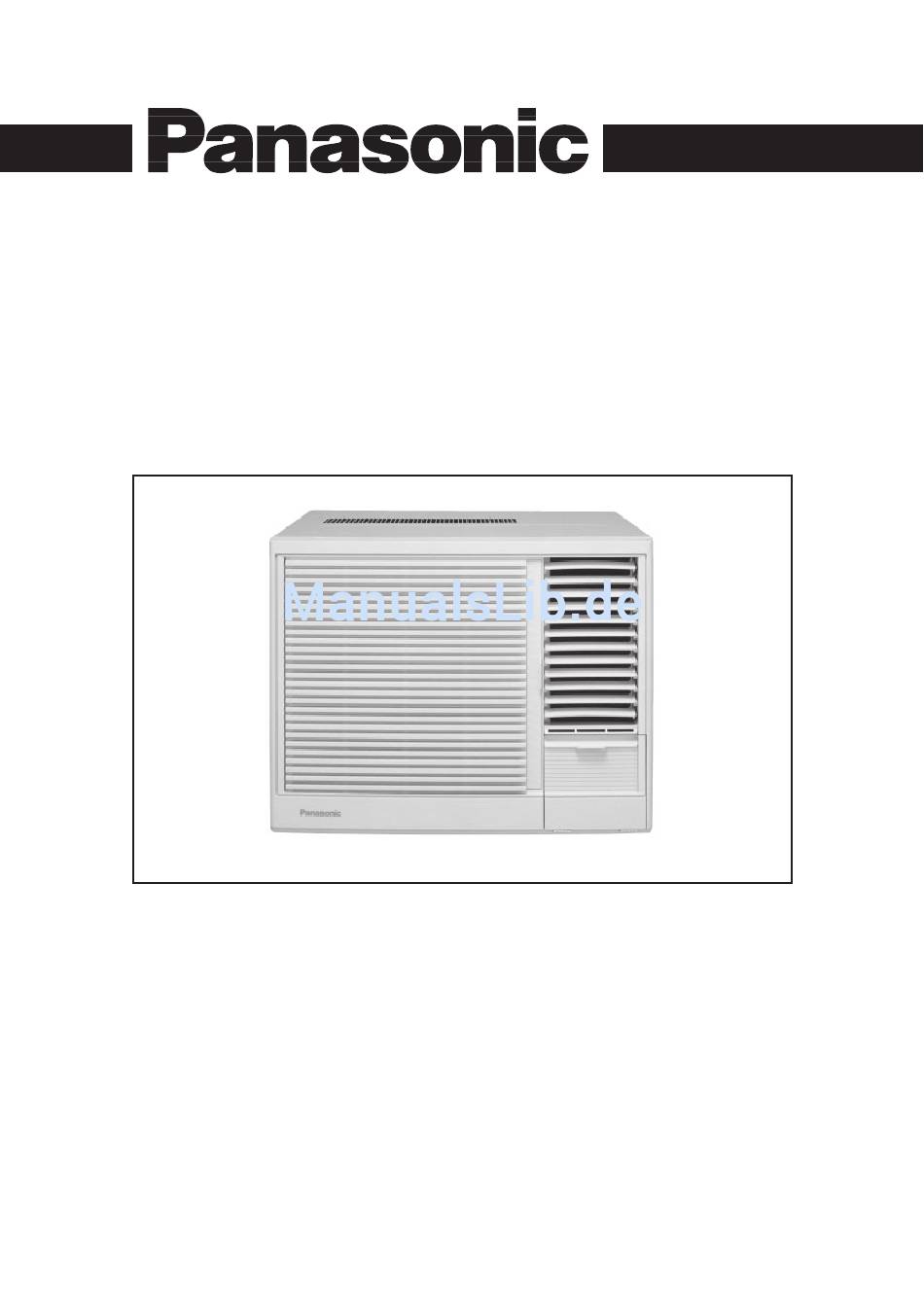

Technisches Handbuch Kompaktgerät Modell: CW-702TE Technische Daten ..................... 2 Abmessungen ....................2 Schaltplan ......................3 Schematische Darstellung des Kältekreislaufs ..........4 Leistungsverhalten des Klimageräts ..............4 Montage des Klimageräts ................. 5 Einsatzgrenzen ....................6 Bedienung ......................7 Störungssuche ....................8 Explosionszeichnung .................. -
Seite 2: Technische Daten
Technische Daten Modell CW-702TE Kühlleistung * 1950 Entfeuchtung Luftmenge (niedrig / hoch) 252 / 330 Schallpegel innen (niedrig / hoch) dB(A) 44 / 48 außen (niedrig / hoch) dB(A) 50 / 55 Elektrische Daten Stromversorgung V/Ph/Hz 220/1/50 Leistungsaufnahme Betriebsstrom Anlaufstrom Netzabsicherung (träge) -
Seite 3: Schaltplan
Schaltplan Hauptschalter Ventilatormotor 220 V / 1 Ph / 50 Hz braun orange gelb blau Air-Swing- Air-Swing- Motor Schalter Sicherung blau weiß gelb-grün schwarz schw. blau weiß rot (S) Kondensator Thermostat gelb (C) Überlast- blau (R) Warenzeichen schutz gelb gelb Kompressor Widerstände der Ventilatormotorwicklungen, Kon- densatordaten... -
Seite 4: Schematische Darstellung Des Kältekreislaufs
Schematische Darstellung des Kältekreislaufs ➀ Kompressor ➁ Kondensator ➂ Filter ➃ Kapillarrohr ➄ Verdampfer ➅ Flüssigkeitsabscheider Position Druck (bar) Temperatur (°C) 18,6 - 20,6 75 - 90 18,1 - 20,1 35 - 45 5,7 - 6,3 9 - 15 5,2 - 5,7 11 - 19 Raumtemperatur (t ): 27/19 °C... -
Seite 5: Montage Des Klimageräts
Montage des Klimageräts Für die Montage des Klimageräts sind die nachfolgend beschriebenen Punkte unbedingt zu beachten! 1. Wahl der geeigneten Einbauposition Um das Gerät herum müssen die in der Abbildung angegebenen Abstände eingehalten werden. VORDERANSICHT SEITENANSICHT DRAUFSICHT Decke Mauer oder ähnliches über außen... -
Seite 6: Einsatzgrenzen
3. Kondensatablauf Um eine optimale Kühlwirkung zu erzielen, wird bei diesem Klimagerät das anfallende Kondensat auf den Verflüssiger gespritzt. Wenn das dabei entstehende Geräusch störend sein sollte, kann das Kondensat nach außen abgeführt werden, wodurch sich allerdings ein geringer Leistungsverlust ergibt. Hierzu ist wie folgt vorzugehen: a) Geräteinnenteil aus dem Gehäuse herausziehen. -
Seite 7: Bedienung
Bedienung ➃ ➀ ➁ ➂ 1. Netzanschluß Den Betriebsartenwahlschalter in die Stellung bringen und den Netzstecker an das Stromnetz (220 - 230 V) anschließen. ➀ ➀ ➀ ➀ ➀ 2. Klappe der Bedienungskonsole ( ) öffnen. ➁ ➁ ➁ ➁ ➁ 3. -
Seite 8: Störungssuche
Störungssuche Achtung: Vor der Durchführung elektrischer Messungen Netzstecker ziehen. Kondensator vor der Überprü- fung entladen. STÖRUNG ZU ÜBERPRÜFEN PRÜFERGEBNIS URSACHE MASSNAHME Ventilatormotor und Kom- 1. Netzspannung Weniger als 10 % der Nenn- Gerät wurde innerhalb von Elektriker rufen. pressor laufen nicht spannung. -
Seite 9: Explosionszeichnung
Explosionszeichnung CW-702TE... -
Seite 10: Ersatzteiliste
Ersatzteiliste POS. BEZEICHNUNG ANZAHL TEILENRUMMER PRO GERÄT CW-702TE Bodenblech CWD52K242A Trennwand CWD53078 Einströmdüse Axiallaufrad CWD31098 Konsole Ventilatormotor CWD54186 Oberes Abschlußblech CWD64212 Verdampfer-Kondensatwanne CWH40174 Halter für Klappenhebel CWD91055 Klappenhebel CWH22006 Air-Swing-Lamelle CWE24330 Ventilatorlaufrad CWH01K067 Axialventilator CWH00024 Mutter für Axialventilator CWH56032 Zusatzschaltkasten... -
Seite 11: Bescheinigungen
Bescheinigungen Technische Änderungen vorbehalten. 0395k0800us... - Seite 12 Deutschland GmbH...
