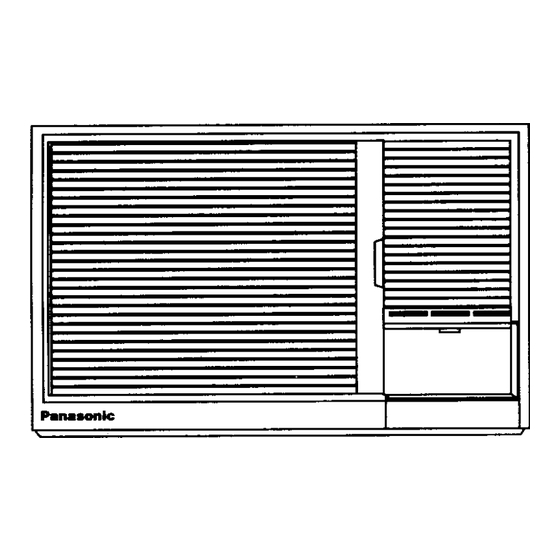

Technisches Handbuch
Kompaktgeräte
Modelle: CW-C180BE
CW-C240SE
Technische Daten ............................................................................................. 2
Abmessungen ................................................................................................... 3
Schaltplan ......................................................................................................... 4
Schematische Darstellung des Kältekreislaufs ................................................. 5
Leistungsverhalten des Klimageräts ................................................................. 5
Montage des Klimageräts ................................................................................. 6
Einsatzgrenzen ................................................................................................. 7
Bedienung ......................................................................................................... 8
Störungssuche .................................................................................................. 9
Explosionszeichnung CW-C180BE ................................................................. 10
Ersatzteiliste CW-C180BE .............................................................................. 11
Explosionszeichnung CW-C240SE ................................................................. 12
Ersatzteiliste CW-C240SE .............................................................................. 13
Bescheinigungen ............................................................................................. 14
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic CW-C180BE
Inhaltszusammenfassung für Panasonic CW-C180BE
-
Seite 1: Inhaltsverzeichnis
Schematische Darstellung des Kältekreislaufs ..........5 Leistungsverhalten des Klimageräts ..............5 Montage des Klimageräts ................. 6 Einsatzgrenzen ....................7 Bedienung ......................8 Störungssuche ....................9 Explosionszeichnung CW-C180BE ..............10 Ersatzteiliste CW-C180BE ................11 Explosionszeichnung CW-C240SE ..............12 Ersatzteiliste CW-C240SE ................13 Bescheinigungen ..................... 14... -
Seite 2: Technische Daten
Technische Daten CW-C180BE CW-C240SE Kühlleistung * 5200 6600 Entfeuchtung Luftmenge (niedrig / hoch) 696 / 840 810 / 1020 Schallpegel innen (niedrig / hoch) dB(A) 47 / 51 53 / 57 außen (niedrig / hoch) dB(A) 55 / 59 63 / 66... -
Seite 3: Abmessungen
Abmessungen CW-C180BE Position Maß (mm) Draufsicht A Breite B Höhe C Tiefe Seitenansicht Frontansicht CW-C240SE Position Maß (mm) Draufsicht A Breite B Höhe C Tiefe 389,6 Seitenansicht Frontansicht... -
Seite 4: Schaltplan
CW-C240SE peratur) braun gelb (C) Thermostat (Tempera- turregelung) rot (S) blau (R) gelb Warenzeichen Kompressorklemmen Kompressor Widerstände der Ventilatormotorwicklungen, Kondensatordaten CW-C180BE CW-C240SE Motor-Teilenummer CWA95263 CWA92125 Anschlüsse 47,9 Ω 18,8 Ω blau-gelb 25,2 Ω 6,25 Ω gelb-organge 103,3 Ω 51,5 Ω... -
Seite 5: Schematische Darstellung Des Kältekreislaufs
Schematische Darstellung des Kältekreislaufs Kompressor Kondensator Filter Kapillarrohr Verdampfer Flüssigkeitsabscheider Position Druck (bar) Temperatur (°C) 17,2 - 20,6 75 - 90 16,9 - 20,3 38 - 45 5,4 - 6,0 7 - 15 5,2 - 5,7 5 - 15 Raumtemperatur (t ): 27/19 °C Außentemperatur (t ): 35/24 °C... -
Seite 6: Montage Des Klimageräts
Montage des Klimageräts Für die Montage des Klimageräts sind die nachfolgend beschriebenen Punkte unbedingt zu beachten! 1. Wahl der geeigneten Einbauposition Um das Gerät herum müssen die in der Abbildung angegebenen Abstände eingehalten werden. VORDERANSICHT SEITENANSICHT DRAUFSICHT Decke Mauer oder ähnliches außen über... -
Seite 7: Einsatzgrenzen
Die kleine Kondensatwanne aus dem Zubehörsatz entsprechend der untenstehenden Abbildung mit zwei Schrauben in der Gehäuseecke montieren. d) Kondensatschlauch an den Anschlußstutzen der Wanne anschließen. e) Geräteinnenteil wieder in das Gehäuse schieben. Hinweis: Der Kondensatschlauch ist bauseits entsprechend dem jeweiligen Bedarf beizustellen. CW-C180BE CW-C240SE INNENANSICHT AUSSENANSICHT INNENANSICHT... -
Seite 8: Bedienung
Bedienung Netzanschluß Den Betriebsartenwahlschalter ( ) in die Stellung bringen und den Netzstecker an das Stromnetz (220 - 240 V) anschließen. Klappe der Bedienungskonsole öffnen. Betriebsartenwahlschalter Je nach Bedarf den Schalter entweder auf (blau) für Kühlbetrieb mit niedriger Ventilatordreh- zahl bzw. (blau) für Kühlbetrieb mit hoher Ventilatordrehzahl stellen. -
Seite 9: Störungssuche
Störungssuche Achtung: Vor der Durchführung elektrischer Messungen Netzstecker ziehen. Kondensator vor der Überprü- fung entladen. STÖRUNG ZU ÜBERPRÜFEN PRÜFERGEBNIS URSACHE MASSNAHME Ventilatormotor und Kom- 1. Netzspannung Weniger als 10 % der Nenn- Gerät wurde innerhalb von Elektriker rufen. pressor laufen nicht spannung. -
Seite 10: Explosionszeichnung Cw-C180Be
Explosionszeichnung CW-C180BE... -
Seite 11: Ersatzteiliste Cw-C180Be
Ersatzteiliste POS. BEZEICHNUNG TEILENUMMER ANZAHL PRO GERÄT CW-C180BE Bodenblech CWD52C004 Trennwand CWD53K093 Einströmdüse Axiallaufrad CWD31092 Konsole Ventilatormotor CWD54091 Oberes Abschlußblech CWD64K036 Verdampfer-Kondensatwanne CWH40167 Halter für Klappenhebel CWD91021 Verbindungsstange Air-Swing-Lamellen CWE26139 Air-Swing-Lamelle CWE24314 Ventilatorlaufrad CWH01K052 Axialventilator CWH00009 Mutter für Axialventilator CWH56033... -
Seite 12: Explosionszeichnung Cw-C240Se
Explosionszeichnung CW-C240SE... -
Seite 13: Ersatzteiliste Cw-C240Se
Ersatzteiliste POS. BEZEICHNUNG TEILENUMMER ANZAHL PRO GERÄT CW-C240SE Bodenblech CWD52C003 Trennwand CWD53K083 Einströmdüse Axiallaufrad CWD31K037 Konsole Ventilatormotor CWD54142 Oberes Abschlußblech CWD64K029 Verdampfer-Abdeckung CWD11030 Unterteil Ventilatorgehäuse CWD32097 Oberteil Ventilatorgehäuse CWD32096 Halter für Klappenhebel CWD66156 Klappenhebel CWH22004 Fortluftklappe CWH21012 Verbindungsstange Air-Swing-Lamellen CWE26092 Air-Swing-Lamelle CWE24210 Führung Air-Swing-Lamellen... -
Seite 14: Bescheinigungen
Bescheinigungen Technische Änderungen vorbehalten. - Seite 15 Technische Änderungen vorbehalten. 0696us...
- Seite 16 Deutschland GmbH...
