Inhaltsverzeichnis

Quicklinks

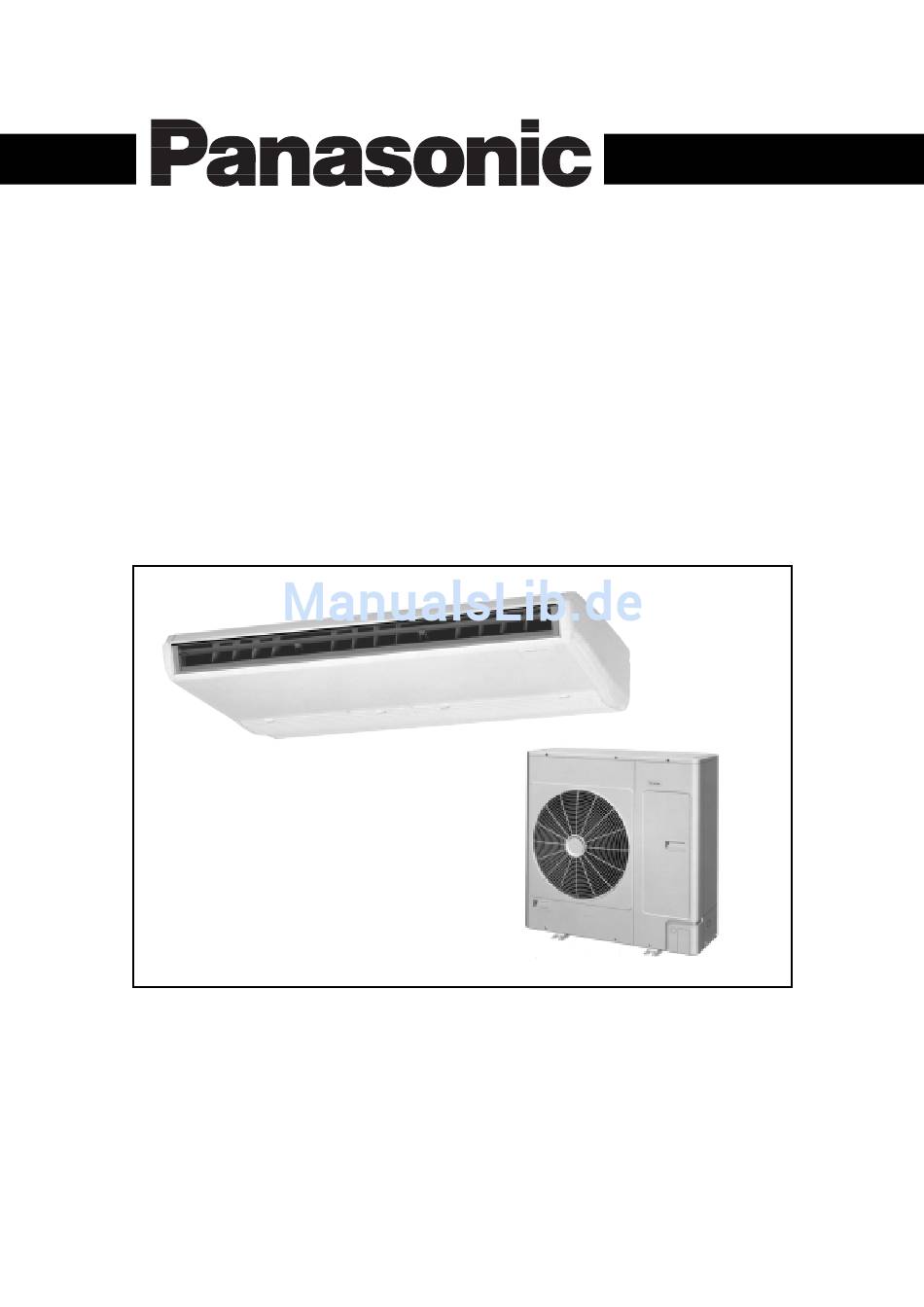

Technisches Handbuch
Deckengeräte
Modelle:
Innengerät
CS-P50T1JP
CS-P71T1JP
CS-P80T1JP
CS-P112T1JP
CS-P140T1JP
© 2000, 2001, Panasonic Deutschland GmbH
Außengerät Heizen
CU-P50H1HP
CU-P71H1XP
CU-P80H1XP
CU-P112H1XP
CU-P140H1XP
Alle Rechte vorbehalten
Außengerät Kühlen
CU-P50C1HP
CU-P71C1XP
CU-P80C1XP
CU-P112C1XP
CU-P140C1XP
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic CS-P50T1JP

Inhaltszusammenfassung für Panasonic CS-P50T1JP

  • Seite 1 Technisches Handbuch Deckengeräte Modelle: Innengerät Außengerät Heizen Außengerät Kühlen CS-P50T1JP CU-P50H1HP CU-P50C1HP CS-P71T1JP CU-P71H1XP CU-P71C1XP CS-P80T1JP CU-P80H1XP CU-P80C1XP CS-P112T1JP CU-P112H1XP CU-P112C1XP CS-P140T1JP CU-P140H1XP CU-P140C1XP © 2000, 2001, Panasonic Deutschland GmbH Alle Rechte vorbehalten...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Technische Daten (Wärmepumpen) .....................3 Technische Daten (Nur-Kühlgeräte) .....................8 Abmessungen ..........................13 Anschlußplan Innengeräte ......................19 Anschlußplan Außengeräte (Wärmepumpen) ................20 Anschlußplan Außengeräte (Nur-Kühlgeräte) ................23 Mikroprozessorplatine des Innengeräts (Übersicht) ..............26 Platine des Außengeräts (Übersicht) ..................27 Mikroprozessorplatine des Innengeräts (Schaltschema) ............28 Platine des Außengeräts (Schaltschema) ..................30 Platine der Kabel-Fernbedienung (Schaltschema) ..............

  • Seite 3: Technische Daten (Wärmepumpen)

    Technische Daten (Wärmepumpen) CS-P50T1JP (Innengerät) CU-P50H1XP (Außengerät) Kühlleistung (1) 5000 5100 Heizleistung (3) 5600 Schallpegel (niedrig/mittel/hoch) dB(A) 30 / 33 / 35 45 (hoch) (Meßanordnung siehe Seite 80) Entfeuchtung — Elektrische Daten Stromversorgung V/Ph/Hz 230/1/50 Leistungsaufnahme (K/H) 1,81 / 1,71...
  • Seite 4 Technische Daten (Wärmepumpen) CS-P71T1JP (Innengerät) CU-P71H1XP (Außengerät) Kühlleistung (1) 6300 6500 Heizleistung (3) 7100 Schallpegel (niedrig/mittel/hoch) dB(A) 35 / 37 / 39 49 (hoch) (Meßanordnung siehe Seite 80) Entfeuchtung — Elektrische Daten Stromversorgung V/Ph/Hz 400/3+N/50 Leistungsaufnahme (K/H) 2,52 / 2,52 Betriebsstrom (K/H) 4,27 / 4,25 Anlaufstrom...
  • Seite 5 Technische Daten (Wärmepumpen) CS-P80T1JP (Innengerät) CU-P80H1XP (Außengerät) Kühlleistung (1) 7100 7300 Heizleistung (3) 8000 Schallpegel (niedrig/mittel/hoch) dB(A) 35 / 37 / 39 50 (hoch) (Meßanordnung siehe Seite 80) Entfeuchtung 2,53 — Elektrische Daten Stromversorgung V/Ph/Hz 400/3+N/50 Leistungsaufnahme (K/H) 2,68 / 2,74 Betriebsstrom (K/H) 4,48 / 4,58 Anlaufstrom...
  • Seite 6 Technische Daten (Wärmepumpen) CS-P112T1JP (Innengerät) CU-P112H1XP (Außengerät) Kühlleistung (1) 10.000 10.300 Heizleistung (3) 11.200 Schallpegel (niedrig/mittel/hoch) dB(A) 36 / 39 / 42 51 (hoch) (Meßanordnung siehe Seite 80) Entfeuchtung — Elektrische Daten Stromversorgung V/Ph/Hz 400/3+N/50 Leistungsaufnahme (K/H) 3,88 / 3,96 Betriebsstrom (K/H) 6,45 / 6,63 Anlaufstrom...
  • Seite 7 Technische Daten (Wärmepumpen) CS-P140T1JP (Innengerät) CU-P140H1XP (Außengerät) Kühlleistung (1) 12.500 12.900 Heizleistung (3) 14.000 Schallpegel (niedrig/mittel/hoch) dB(A) 40 / 43 / 45 52 (hoch) (Meßanordnung siehe Seite 80) Entfeuchtung 5,13 — Elektrische Daten Stromversorgung V/Ph/Hz 400/3+N/50 Leistungsaufnahme (K/H) 4,99 / 5,04 Betriebsstrom (K/H) 8,30 / 8,39 Anlaufstrom...

  • Seite 8: Technische Daten (Nur-Kühlgeräte)

    Technische Daten (Nur-Kühlgeräte) CS-P50T1JP (Innengerät) CU-P50C1XP (Außengerät) Kühlleistung (1) 5000 5100 Schallpegel (niedrig/mittel/hoch) dB(A) 30 / 33 / 35 45 (hoch) (Meßanordnung siehe Seite 80) Entfeuchtung — Elektrische Daten Stromversorgung V/Ph/Hz 230/1/50 Leistungsaufnahme 1,81 Betriebsstrom Anlaufstrom Leistungsfaktor (3) 96,0 Netzabsicherung (träge)
  • Seite 9 Technische Daten (Nur-Kühlgeräte) CS-P71T1JP (Innengerät) CU-P71C1XP (Außengerät) Kühlleistung (1) 6300 65000 Schallpegel (niedrig/mittel/hoch) dB(A) 35 / 37 / 39 49 (hoch) (Meßanordnung siehe Seite 80) Entfeuchtung — Elektrische Daten Stromversorgung V/Ph/Hz 400/3+N/50 Leistungsaufnahme 2,52 Betriebsstrom 4,27 Anlaufstrom Leistungsfaktor (3) 85,2 Netzabsicherung (träge) 16 x 3 Ventilator...
  • Seite 10 Technische Daten (Nur-Kühlgeräte) CS-P80T1JP (Innengerät) CU-P80C1XP (Außengerät) Kühlleistung (1) 7100 7300 Schallpegel (niedrig/mittel/hoch) dB(A) 35 / 37 / 39 50 (hoch) (Meßanordnung siehe Seite 80) Entfeuchtung 2,53 — Elektrische Daten Stromversorgung V/Ph/Hz 400/3+N/50 Leistungsaufnahme 2,68 Betriebsstrom 4,48 Anlaufstrom Leistungsfaktor (3) 86,3 Netzabsicherung (träge) 16 x 3...
  • Seite 11 Technische Daten (Nur-Kühlgeräte) CS-P112T1JP (Innengerät) CU-P112C1XP (Außengerät) Kühlleistung (1) 10.000 10.300 Schallpegel (niedrig/mittel/hoch) dB(A) 36 / 39 / 42 51 (hoch) (Meßanordnung siehe Seite 80) Entfeuchtung — Elektrische Daten Stromversorgung V/Ph/Hz 400/3+N/50 Leistungsaufnahme 3,88 Betriebsstrom 6,45 Anlaufstrom Leistungsfaktor (3) 86,8 Netzabsicherung (träge) 20 x 3 Ventilator...
  • Seite 12 Technische Daten (Nur-Kühlgeräte) CS-P140UT32JP (Innengerät) CU-P140C1XP (Außengerät) Kühlleistung (1) 12.500 12.900 Schallpegel (niedrig/mittel/hoch) dB(A) 40 / 43 / 45 52 (hoch) (Meßanordnung siehe Seite 80) Entfeuchtung — Elektrische Daten Stromversorgung V/Ph/Hz 400/3+N/50 Leistungsaufnahme 4,99 Betriebsstrom 8,30 Anlaufstrom Leistungsfaktor (3) 86,8 Netzabsicherung (träge) 25 x 3 Ventilator...

  • Seite 13: Abmessungen

    Infrarot-Empfänger max. 300 Infrarotfernbedienung 3 Bohrungen Ø 5 Bezeichnung Abmessung Leitungsanschluß (Gas) A.-Durchm. 12,7 mm Langloch (CS-P50T1JP) 5 x 9 15,88 mm (P71 + P80) Kondensatablauf Leitungsanschluß (Flüss.) A.-Durchm. 6,35 mm Halterung für Infrarot- (CS-P50U1JP + P71) fernbedienung 9,52 mm (P80) Kondensatanschluß...
  • Seite 14 (Hängerabstand) Kabelfernbedienung 2 Langlöcher Langloch 4,6 x 12,6 4,6 x 8,6 Ansicht A Montagebohrungen für Kabelfernbedienung min. 7 Ansicht A min. 50 min. 50 Infrarot-Empfänger max. 300 Infrarotfernbedienung 3 Bohrungen Ø 5 Langloch Bezeichnung Abmessung 5 x 9 Kondensatablauf Leitungsanschluß (Gas) A.-Durchm.
  • Seite 15 Bezeichnung Abmessung Service-Ventil A.-Durchm. 6,35 mm Service-Ventil A.-Durchm. 12,7 mm Ventilatorschutzgitter Ventilatormotor Verflüssiger Ventilator Ø 480 mm x 2 Kompressor Anschlußkasten Anschluß für Kondensatbogen (Ø 20) 4 x M10 Montageschraube Schnitt A - A max. 100 max. 500 Rohrleitungsöffnung unten (vorgestanzt) Ansicht von oben Abstände vom Gerät Kabeleinführung...
  • Seite 16 Bezeichnung Abmessung Service-Ventil A.-Durchm. 6,35 mm (P71) 9,52 mm (P80) Service-Ventil A.-Durchm. 15,88 mm Ventilatorschutzgitter Ventilatormotor Verflüssiger Ventilator Ø 480 mm x 2 Kompressor Anschlußkasten Anschluß für Kondensatbogen (Ø 20) 4 x M10 Montageschraube Schnitt A - A max. 100 max.
  • Seite 17 Bezeichnung Abmessung Service-Ventil A.-Durchm. 9,52 mm Service-Ventil A.-Durchm. 19,05 mm Ventilatorschutzgitter Ventilatormotor Anschluß für Kondensatbogen (Ø 20) Verflüssiger Ventilator Ø 480 mm x 2 4 x M10 Kompressor Anschlußkasten Montageschraube Schnitt A - A Rohrleitungsöffnung Ansicht von oben unten (vorgestanzt) max.
  • Seite 18 Bezeichnung Abmessung Service-Ventil A.-Durchm. 9,52 mm Service-Ventil A.-Durchm. 19,05 mm Ventilatorschutzgitter Ventilatormotor Verflüssiger Ventilator Ø 480 mm x 2 Kompressor Anschluß für Kondensatbogen (Ø 20) Anschlußkasten 4 x M10 Montageschraube Schnitt A - A max. 100 max. 500 Rohrleitungsöffnung unten (vorgestanzt) Ansicht von oben Abstände vom Gerät Kabeleinführung...

  • Seite 19: Anschlußplan Innengeräte

    weiß Ventilatorsynchronisation (12 V DC, 75 mA) schwarz Externer Timer (5 V DC) CNTI CNHA F1 (3,15A) CN10 DSW1 LED 2 LED 1 (Kondensatpumpe bauseits) Betriebserde Innengerät Legende Original- Beschreibung Legende Original- Beschreibung bezeichnung bezeichnung Kondensator für M1 Raumtemperaturfühler Thermistor für M1 Verdampfertemperaturfühler Fuse Sicherung 3,15 A...

  • Seite 20: Anschlußplan Außengeräte (Wärmepumpen)

    DSW1 Platine LED1-8 Platine Stromwandler F1 (6,3A) Phasen- überwachung CN10 (sw) (bl) (rt) (ge) (gr) (rt) (rt) (ws) (ws) Betriebserde Zuleitung 230 V / N / PE Legende Original- Beschreibung Legende Original- Beschreibung Legende Original- Beschreibung bezeichnung bezeichnung bezeichnung Leitungsfarben: rosa blau Hochdruckschalter...
  • Seite 21 DSW1 Platine LED1-8 Platine Stromwandler F1 (6,3A) Phasen- überwachung CN10 (bl) (rt) (ge) (gr) (rt) (rt) (ws) (ws) Betriebserde Zuleitung 400 V / N / PE Legende Original- Beschreibung Legende Original- Beschreibung Legende Original- Beschreibung bezeichnung bezeichnung bezeichnung Leitungsfarben: Leitungsfarben: rosa rosa blau...
  • Seite 22 DSW1 Platine LED1-8 Platine Stromwandler F1 (6,3A) Phasen- überwachung CN10 (bl) (rt) (ge) (gr) (rt) (rt) (ws) (ws) (ws) Betriebserde Zuleitung 400 V / N / PE Legende Original- Beschreibung Legende Original- Beschreibung Legende Original- Beschreibung bezeichnung bezeichnung bezeichnung Leitungsfarben: Hochdruckschalter Ventilatormotor 1 V1-24...

  • Seite 23: Anschlußplan Außengeräte (Nur-Kühlgeräte)

    DSW1 Platine LED1-8 Platine Stromwandler F1 (6,3A) Phasen- überwachung CN10 (bl) (rt) (ge) (gr) (rt) (ws) (ws) Betriebserde Zuleitung 230 V / N / PE Legende Original- Beschreibung Legende Original- Beschreibung Legende Original- Beschreibung bezeichnung bezeichnung bezeichnung Leitungsfarben: rosa blau Hochdruckschalter Temperaturfühler (Heißgas) 20SV...
  • Seite 24 DSW1 Platine LED1-8 Platine Stromwandler F1 (6,3A) Phasen- überwachung CN10 (bl) (rt) (ge) (gr) (rt) (ws) (ws) Betriebserde Zuleitung 400 V / N / PE Legende Original- Beschreibung Legende Original- Beschreibung bezeichnung bezeichnung Leitungsfarben: rosa blau Hochdruckschalter Temperaturfühler (Wärme- braun Niederdruckschalter tauscheraustritt) gelb...
  • Seite 25 DSW1 Platine LED1-8 Platine Stromwandler F1 (6,3A) Phasen- überwachung CN10 (bl) (rt) (ge) (gr) (rt) (ws) (ws) (ws) Betriebserde Zuleitung 400 V / N / PE Legende Original- Beschreibung Legende Original- Beschreibung Legende Original- Beschreibung bezeichnung bezeichnung bezeichnung Leitungsfarben: rosa blau Hochdruckschalter Ventilatormotor 2...

  • Seite 26: Mikroprozessorplatine Des Innengeräts (Übersicht)

    Mikroprozessorplatine des Innengeräts (Übersicht) Alle Modelle CN-4 Phase L2 Überspannungsschutz — Phase L1 CN-5 CN-T1: Innenventilator niedrig - Pin 1 und 2: 12-V-DC-Ausgang, Innenventilator mittel der geschlossen ist, wenn der Innenventilator hoch Phase L2 Ventilator des Innengeräts läuft. - Pin 3 und 4: verbunden mit den Timer-Klemmen D und E des CN-6 Innengeräts.

  • Seite 27: Platine Des Außengeräts (Übersicht)

    Platine des Außengeräts (Übersicht) Alle Modelle *1: Nur Wärmepumpenmodelle CN-2 *2: Nur bei Modellen mit zwei Masse Ventilatoren Niederdruckschalter Masse — Masse Druckschalter Heizen Masse Hochdruckschalter Masse Leitungstemperaturfühler Kommunikation mit Innen- Masse gerät Heißgastemperaturfühler Kommunikation mit Innen- Masse gerät Stromwandler Phase L2 Phase L1 CN-4...

  • Seite 28: Mikroprozessorplatine Des Innengeräts (Schaltschema)

    Mikroprozessorplatine des Innengeräts (Schaltschema) Alle Modelle...
  • Seite 29 Mikroprozessorplatine des Innengeräts (Schaltschema)

  • Seite 30: Platine Des Außengeräts (Schaltschema)

    Platine des Außengeräts (Schaltschema) Alle Modelle...
  • Seite 31 Platine des Außengeräts (Schaltschema)

  • Seite 32: Platine Der Kabel-Fernbedienung (Schaltschema)

    Platine der Kabel-Fernbedienung (Schaltschema)
  • Seite 33 Platine der Kabel-Fernbedienung (Schaltschema) Legende SW 1 Wahltaste Ventilatordrehzahl (FAN SPEED) SW 13 Temperatur-Taste (TEMP UP SW 2 — SW 14 Temperatur-Taste (TEMP DOWN SW 3 Prüftaste (CHECK) SW 15 Filterrückstelltaste (FILTER RESET) SW 4 Lamelleneinstellung (manuell) (AIR SWING MANUAL) SW 16 Testbetrieb (TEST RUN) SW 5 Betriebsarten-Wahltaste (OPERATION)

  • Seite 34: Platine Der Infrarot-Fernbedienung (Schaltschema)

    Platine der Infrarot-Fernbedienung (Schaltschema) Tastenmatrix Temperatur-Taste (TEMP DOWN Wahltaste Ventilatordrehzahl (FAN SPEED) Adresseneinstelltaste (ADDRESS SET) Lamelleneinstellung (manuell) (AIR SWING MANUAL) Betriebsschalter (ein/aus) (ON/OFF) 10 Speichertaste (RESERVE) Temperatur-Taste (TEMP UP 11 Filterrückstelltaste (FILTER RESET) Lamelleneinstellung (Automatik) (AIR SWING AUTO) 12 Timer-Taste (ein/aus) (TIMER SET) Uhreinstelltaste (CLOCK) 13 Timer-Taste (TIMER Betriebsarten-Wahltaste (OPERATION)

  • Seite 35: Montage

    Montage Mindestabstände von Innen- und Außengerät a) Innengerät min. 50 cm min. 50 cm min. 50 cm max. 30 cm b) Außengerät Hinweis: Die Werte in Klammern beziehen sich auf die Gerätegrößen 112 bis 160. Lufteintritt in Richtung Wand Luftaustritt in Richtung Wand über 50 cm über 10 cm über 50 cm...

  • Seite 36: Montage Des Außengeräts

    Montage Montage des Außengeräts Schwerpunkt des Außengeräts Baugröße 50 - 80 Nettogewicht Schwerpunkt Modell CU-P50H1HP CU-P71H1XP CU-P80H1XP CU-P112H1XP CU-P140H1XP CU-P50C1HP CU-P71C1XP CU-P80C1XP Baugröße 112 - 140 CU-P112C1XP CU-P140C1XP Position der Montagebohrungen Ringdichtung Ablauföffnung (Ø 20 mm) Ablaufbogen Modell A (mm) B (mm) C (mm) D (mm)

  • Seite 37: Zusätzliche Kältemittelmenge

    Montage Zusätzliche Kältemittelmenge Das Klimagerät ist ab Werk mit einer Kältemittelfüllung Beispiel für CS-P140U1JP: versehen, die für eine gleichwertige Länge von 30 m Die zusätzlich erforderliche Kältemittelfüllung bei einer ausreicht. Wenn die gleichwertige Länge der installierten Leitungslänge von 40 m beträgt: Anlage zwischen 30 und 50 m beträgt, muß...

  • Seite 38: Verdrahtung

    Montage Verdrahtung Wichtiger Hinweis: Die Steuer- und Leistungskabel zur Verbindung von Innen- und Außengerät dürfen gemäß VDE nicht in einem Kabel zusammen verlegt werden. Die Steuerspannung beträgt 5 V. Eine gemeinsame Verlegung von Leistungs- und Steuerleitung kann zu einer Spannungsinduktion in der Steuerleitung führen, was bei Betrieb des Geräts Störungen verursachen kann.
  • Seite 39 Montage C) Verbindung zwischen Innen- und Außengerät Drehstrommodelle: Getrennte Stromzufuhr von Innen- und Außengerät Stromzufuhr nur über Außengerät Netzanschluß Netzanschluß 400 V AC 400 V AC Netzanschluß Fehlerstromschutzschalter Fehlerstromschutzschalter 230 V AC Sicherungsschalter Sicherungsschalter Fehlerstromschutzschalter Sicherungsschalter Leistungsstrom- leitungen zwi- schen Innen- und Außengerät ungepolte Steuer- ungepolte Steuer-...

  • Seite 40: Anschluß Der Kabelfernbedienung

    Montage Anschluß der Kabelfernbedienung • Vor dem Einbauen und Anschließen der Fernbedienung ist unbedingt die Stromzufuhr zu unterbrechen! Wird diese Maßnahme nicht getroffen, kann es sein, daß keine Anzeige auf der Fernbedienung erscheint. Wenn dies der Fall sein sollte, ist wie auf Seite 51 beschrieben zu verfahren. •...

  • Seite 41: Infrarot-Fernbedienung

    Montage Infrarot-Fernbedienung A) Montage des Infrarot-Empfängers Der Infrarot-Empfänger wird wie folgt montiert: 1. Luftansauggitter und Seitenverkleidung abnehmen. 2. Empfängerrahmen (auf dem das Gerätemodell angege- ben wird) herausnehmen. Hierzu wird ein Schlitzschrau- bendreher in den Schlitz hinter dem Empfängerrahmen Modellbezeichnung gesteckt und der Rahmen herausgehebelt. Empfängerrahmen Schlitz Schlitzschraubendreher...
  • Seite 42 Montage B) Einlegen der Batterien • Die der Fernbedienung beiliegenden Batterien Kugelschreiber sollten lediglich zur Funktionsprüfung verwendet und so bald wie möglich gegen frische Batterien ausgetauscht werden. Batterien • Die Lebensdauer der Batterien beträgt etwa ein (Typ AAA) Jahr. Abdeckung •...
  • Seite 43 Montage E) Gruppensteuerung mit Infrarot-Fernbedienung • Wenn die Infrarotfernbedienung zum Steuern einer Klimagerätegruppe verwendet werden soll, muß der Empfän- ger in Innengerät Nr. 1 der Gruppe eingebaut werden. • Wie bei Einzelgeräten auch, kann parallel zur Infrarot-Fernbedienung auch eine Kabelfernbedienung ange- schlossen werden.

  • Seite 44: Gruppensteuerung Von Bis Zu 16 Geräten

    Montage 10. Gruppensteuerung von bis zu 16 Geräten Mit einer Ferbedienung können bis zu 16 Innengeräte bedient werden. Die Einstellungen haben dann Gültigkeit für die gesamte Gruppe. Folgende Hinweise sollten beachtet werden: • Wärmepumpen und Nur-Kühlen-Geräte dürfen nicht gemeinsam in einer Gruppe verwendet werden. •...

  • Seite 45: Dual-Betrieb

    Montage Manuelle Adressierung: Bei einer automatischen Adressierung erfolgt die Adressenvergabe willkürlich, das heißt, der Installateur hat keinen Einfluß darauf, welches Gerät welche Adreßnummer bekommt. Das Innengerät, an das die Fernbedienung angeschlos- sen ist, wird zum Master-Gerät, alle übrigen Geräte sind die Slave-Geräte. Die Adressierung kann jedoch auch manuell über die DIP-Schalter der Innengeräte vorgenommen werden.
  • Seite 46 Montage Gleichwertige Leitungslängen und Höhenunterschie- de bei Dual-Anlagen: Innengerät Gleichwertige Länge L + la + lb max. 50 m Innengerät Länge der Abzweig- la, lb max. 15 m Abzweig- leitungen leitung Längenunterschied der la – lb max. 10 m Abzweigleitungen max.
  • Seite 47 Montage Abzweig-Kit für Dual-Anlage (CZ-06PBKDA) Gasseite Flüssigkeitsseite Beschreibung Anzahl Beschreibung Anzahl Abzweig (Gas) Abzweig (Flüssig) Adapter (5/8" → 1/2", 3/4") Isolierung (nicht abgebildet) Isolierung (nicht abgebildet) Kältemittelfüllung Um die zusätzliche Kältemittelfüllung für Dual- Anlagen zu bestimmen, werden die Leitungslängen der einzelnen Teilabschnitte vom dicksten zum dünnsten Durchmesser der Flüssigkeitsleitung aufgelistet.
  • Seite 48 Montage Beispiel 2: Innengerät Innengerät Durchm. Gleich- Zusätzliche Leitungs- Flüssigkeits- wertige Kältemittelfüllung strang leitung (mm) Länge (m) (g/m) 9,52 nicht erford. bis 30 m (10 m) (15 m) 9,52 nicht erford. bis 30 m über 30 m: 6,35 (15 m) 10 m x 20 g = 200 g Gesamt: 200 g...
  • Seite 49 Montage C) Adressierung bei Dual-Anlagen 1. Automatische Adressierung Löschen des Speichers bei Dual-Anlagen: Wenn die Adresseneinstellung selbst durch ein Zurück- Beim ersten Einschalten der Anlage erfolgt eine automa- setzen der Adressierung nicht korrekt vorgenommen tische Adressierung aller angeschlossenen Geräte. Sie wurde, kann der Speicher für die Adressen gelöscht beginnt etwa 10 bis 30 Sekunden nach dem Einschalten werden.
  • Seite 50 Tabelle. Die Luftmenge wird mit den angegebenen Kondensatoren um etwa 10 % gegenüber der Standardluftmenge erhöht. Dabei ist aber zu beachten, daß zwangsläufig auch der Schallpegel um ca. 2 bis 4 dB(A) angehoben wird. Modell CS-P50T1JP CS-P71T1JP CS-P80T1JP CS-P112T1JP CS-P140T1JP Standard-Luftmenge (m³/h)

  • Seite 51: Inbetriebnahme

    Inbetriebnahme 1. Erste Inbetriebnahme Bei der ersten Inbetriebnahme ist unbedingt darauf zu achten, daß das Gerät nach dem Herstellen der Spannungs- versorgung 1 Minute lang nicht eingeschaltet werden darf, weil es sich in dieser Zeit automatisch konfigurieren muß. Die Konfigurationswerte werden dabei in den Speichern der jeweiligen Geräteplatinen abgelegt. •...
  • Seite 52 Inbetriebnahme B) Dual-Anlagen Stromzufuhr Master Slave Fernbedienung 1. Symptome: Beheben des Problems: Zunächst erscheint keine Fehlermeldung auf der Anzeige. Wenn die Anlage jedoch in Betrieb genom- 1. Hauptstromzufuhr unterbrechen. men wird, kommt es zu einer Fehlermeldung, die 2. Nicht angeschlossene Leitungen korrekt anschlie- Anlage bleibt stehen: ßen.
  • Seite 53 Inbetriebnahme B) Gerätegruppen Außen- Außen- Außen- gerät 1 gerät 2 gerät 3 Stromzufuhr Stromzufuhr Stromzufuhr Innengerät System 2 – System 2 – Innengerät System 1 Master Slave System 3 Fernbedienung Beheben des Problems: 1. Symptome: Zunächst erscheint keine Fehlermeldung auf der 1.

  • Seite 54: Funktionsprüfung

    Inbetriebnahme 3. Funktionsprüfung Nach der Montage des Geräts kann mit einem Testlauf überprüft werden, ob das Gerät einwandfrei funktioniert. Vor dem Durchführen der Funktionsprüfung ist folgendes zu beachten: • Die Stromzufuhr darf erst hergestellt werden, wenn sämtliche Montagearbeiten abgeschlossen sind. •...

  • Seite 55: Umschalten Auf Den Temperaturfühler Der Fernbedienung

    Inbetriebnahme C) Funktionsprüfung mit der Infrarot-Fernbedienung 1. Innerhalb von 1 Minuten nach dem Drücken der Betriebstaste ist die Taste TEST RUN zu drücken. 2. Mit der Taste OPERATION wird die gewünschte Betriebsart eingestellt. 3. Wenn der Prüfbetrieb beginnt, erscheint im TIMER- Feld der Anzeige der Hinweis "TESTRUN".

  • Seite 56: Energiesparfunktion

    Inbetriebnahme 5. Energiesparfunktion A) Oberer und unterer Sollwert Für Heiz- und Kühlbetrieb können die unteren Grenzwerte für die Solltemperatur eingestellt werden. Die Werksein- stellungen sind 16 °C für den unteren Temperatursollwert und 31 °C für den oberen Temperatursollwert. Wichtig: Es ist zu beachten, daß es zwei Ausführungen von Fernbedienungen gibt, die die gleiche Modellbezeichnung haben.

  • Seite 57: Komfortregelung

    Inbetriebnahme 6. Komfortregelung Die Komfortregelung sorgt durch entsprechende Änderung der Ventilatordrehzahl und der Lamellenstellung dafür, daß die Luft im Raum gleichmäßig verteilt wird. So wird im Heizbetrieb z. B. dafür gesorgt, daß die warme Luft, die sich im oberen Teil des Raumes angesammelt hat, bei gerade ausgerichteter Lamelle so im Raum verteilt wird, daß sie auch in den Fußbodenbereich gelangt und somit das Wohlbefinden steigert.
  • Seite 58 Inbetriebnahme A) Komfortregelung für den Kühlbetrieb • Bedingungen für den Beginn der Komfortregelung Die Komfortregelung für den Kühlbetrieb wird gestartet, sobald die folgenden drei Bedingungen zutreffen: 1. Die Komfortregelung für den Kühlbetrieb muß eingeschaltet und in der Fernbedienung abgespeichert worden sein.
  • Seite 59 Inbetriebnahme B) Komfortregelung für den Heizbetrieb • Bedingungen für den Beginn der Komfortregelung Die Komfortregelung für den Heizbetrieb wird gestartet, sobald die folgenden drei Bedingungen zutreffen: 1. Die Komfortregelung für den Heizbetrieb muß eingeschaltet und in der Fernbedienung abgespeichert worden sein.
  • Seite 60 Inbetriebnahme • Betriebsablauf Wenn der Thermostat ausgeschaltet ist und der Kompressor folglich nicht läuft, ändert sich die Drehzahl des Ventilators im Innengerät wie nachfolgend dargestellt. Wenn der Thermostat einschaltet, wird der normale Ventilator- Automatikbetrieb wieder aufgenommen. Komfortregelung „mittel“ für Heizbetrieb Kompressor Eingestellte Eingestellte...

  • Seite 61: Bedienungsanleitung

    Bedienungsanleitung Kabelfernbedienung (CZ-10RT32P) Wenn der Deckel der Kabelfernbedienung geschlossen ist, sind mit Ausnahme des Betriebsschalters (Ein/Aus) keine Bedienelemente sichtbar, sondern nur das Display. Dieses Display enthält folgende Angaben: Lamellenstellung Autom. Schwenken oder manuelle Einstellung Uhrzeit- und Timereinstellung Ventilatordrehzahl Betriebsart Automatik, Heizen, Umluft, Kühlen, Entfeuch- Solltemperatur Betriebsanzeige Die rote LED leuchtet, wenn das Klimagerät in...
  • Seite 62 Bedienungsanleitung Durch Öffnen des Deckels sind die Bedienelemente der Fernbedienung zugänglich. Folgende Bedienelemente stehen zur Verfügung: Betriebstaste Sie dient zum Ein- bzw. Ausschalten des Geräts. Taste zum Einstellen der Ventilatordrehzahl Es sind folgende Einstellungen möglich: hoch, mit- tel, niedrig und Automatik. Betriebsarten-Wahltaste Mit dieser Taste wird die gewünschte Betriebsart eingestellt: AUTO (Automatik), HEAT (Heizen, nur...
  • Seite 63 Bedienungsanleitung Infrarot-Fernbedienung (Wärmepumpe: CZ-10RW51P, Nur-Kühlen-Gerät: CZ-10RW01P) Betriebsartenanzeige Sender Anzeige der Geräteadresse Anzeige der Ventilatordrehzahl Anzeige der Luftlenklamellen- funktion Anzeige der eingestellten Tem- Betriebstaste peratur Sie dient zum Ein- bzw. Ausschalten des Geräts. Anzeige der Uhrzeit bzw. der Timereinstellungen Taste zum Einstellen der Ventila- Tasten zum Einstellen der Soll- tordrehzahl temperatur...

  • Seite 64: Kältekreislauf

    Kältekreislauf Wärmepumpen Außengerät Leitungs- temp.fühler Thermost. Expansionsventil Verteiler Wärmetauscher Filter Rückschlagventil Trockner Innengerät Serviceventil Thermost. Expansionsventil Rückschlag- Filter Verteiler ventil Elektr. Magnetventil (Druckausgleich) Bördelan- Fühler für Exp.ventil schluß Prüfanschluß Wärmetauscher Kühlen: Hochdruck Serviceventil Heizen: Niederdruck Leitungs- Fühler für Exp.ventil Filter temp.fühler Umschaltventil Druckschalter...

  • Seite 65: Betriebsbereiche

    Betriebsbereiche Spannungsbereiche Die nachfolgende Tabelle enthält die Spannungsbereiche, innerhalb derer die Geräte eingesetzt werden können. Die Betriebsspannungen an den 3 Kompressorklemmen dürfen um maximal 3 % voneinander abweichen. Die Anlauf- spannung muß über 85 % der Nennspannung betragen. Spannungsversorgung Spannungsbereich Modell Nennspannung / Phasen Minimum (V)

  • Seite 66: Kühl-/Heizleistung Und Leistungsaufnahme

    Kühl-/Heizleistung und Leistungsaufnahme Kühlleistung Kennlinie A: Kennlinie B: Kühlleistungskennlinie Leistungsaufnahme Feuchtkugeltemperatur am Eintritt Feuchtkugeltemperatur am Eintritt in den Raumluftwärmetauscher in den Raumluftwärmetauscher Trockenkugeltemperatur am Eintritt Trockenkugeltemperatur am Eintritt in den Außenluftwärmetauscher in den Außenluftwärmetauscher Berechnung der tatsächlichen Kühlleistung und Nennleistung Nennleistungs- Leistungsaufnahme aufnahme...

  • Seite 67: Heizleistung

    Trockenkugeltemperatur am Eintritt in den Raumluftwärmetauscher in den Raumluftwärmetauscher Feuchtkugeltemperatur am Eintritt Feuchtkugeltemperatur am Eintritt in den Außenluftwärmetauscher in den Außenluftwärmetauscher Nennleistung Nennleistungs- aufnahme (kW) (kW) CS-P50T1JP 1,71 CS-P71T1JP 2,52 CS-P80T1JP 2,74 CS-P112T1JP 11,2 3,96 CS-P140T1JP 14,0 5,04 Hinweise zur Verwendung der Leistungskennlinien Wenn das Gerät vereist ist bzw.

  • Seite 68: Korrektur Der Kühlleistung In Abhängigkeit Von Der Kälteleitungslänge

    Korrektur der Kühlleistung in Abhängigkeit von der Kälteleitungslänge Die auf dem Typenschild angegebenen Kühlleistungen basieren auf einer Verbindungsleitung von 5 Metern Länge bei horizontaler Leitungsführung. Bei anderen Leitungslängen gelten folgende Korrekturfaktoren zur Bestimmung der effektiven Kühlleistung. Kühlen: Heizen: Außengerät Außengerät Innengerät Innengerät Gleichwertige Rohrlänge (m)

  • Seite 69: Spezifikation Der Einbauteile

    Spezifikation der Einbauteile CS-P50T1JP CS-P71T1JP CS-P80T1JP CS-P112T1JP CS-P140T1JP CU-P50H1HP CU-P71H1XP CS-P80H1XP CU-P112H1XP CU-P140H1XP CU-P50C1HP CS-P71C1XP CS-P80C1XP CU-P112C1XP CU-P140C1XP Kompressor Modell PE31VNEM NE41YDAM NE44YDAM JT118BFEYE JT160BFEYE Bauart Rollkolben Scroll Zylinderzahl Drehzahl 2900 2900 2900 2900 2900 Fördervolumen m³/h 5,43 7,27 7,73...

  • Seite 70: Ventilatorkenndaten

    Ventilatorkenndaten CS-P50T1JP Innengerät Außengerät Drehzahlstufe hoch mittel niedrig hoch Luftmenge 2640 Betriebsstrom 0,34 0,29 0,23 0,46 Leistungsaufnahme 0,07 0,06 0,05 0,10 Drehzahl 1000 Beipaßfaktor Kühlleistungs-Korrekturfaktor 500 550 600 650 700 750 800 Luftmenge (m³/h) Luftmenge (m³/h) Heizleistungs-Korrekturfaktor 500 550 600 650 700 750 800 Luftmenge (m³/h)
  • Seite 71 Ventilatorkenndaten CS-P80T1JP Außengerät Innengerät Drehzahlstufe hoch mittel niedrig hoch Luftmenge 1080 3000 Betriebsstrom 0,44 0,34 0,29 0,55 Leistungsaufnahme Drehzahl 1180 1100 1020 Kühlleistungs-Korrekturfaktor Beipaßfaktor 1000 1100 1000 1100 Luftmenge (m³/h) Luftmenge (m³/h) Heizleistungs-Korrekturfaktor 1000 1100 Luftmenge (m³/h) CS-P112T1JP Innengerät Außengerät Drehzahlstufe hoch mittel...
  • Seite 72 Ventilatorkenndaten CS-P140T1JP Innengerät Außengerät Drehzahlstufe hoch mittel niedrig hoch Luftmenge 1860 1620 1380 5700 Betriebsstrom 0,91 0,83 0,73 1,06 Leistungsaufnahme Drehzahl 1220 1140 1060 Beipaßfaktor Kühlleistungs-Korrekturfaktor 1300 1400 1500 1600 1700 1800 1900 1300 1400 1500 1600 1700 1800 1900 Luftmenge (m³/h) Luftmenge (m³/h) Heizleistungs-Korrekturfaktor...

  • Seite 73: Motorkenndaten

    Motorkenndaten Wärmepumpenmodelle CS-P50T1JP CS-P71T1JP CS-P80T1JP CS-P112T1JP CS-P140T1JP CU-P50H1HP CU-P71H1XP CU-P80H1XP CU-P112H1XP CU-P140H1XP Kompressormotor Anlaufstrom Betriebsstrom (Kühlen) 7,40 3,95 4,23 6,00 7,81 Betriebsstrom (Heizen) 6,92 3,93 4,33 6,18 7,90 Leistungsaufnahme (K.) 1,64 2,32 2,47 3,49 4,57 Leistungsaufnahme (H.) 1,54 2,32 2,53...

  • Seite 74: Sicherheitseinrichtungen

    Sicherheitseinrichtungen Innengerät CS-P50T1JP CS-P71T1JP CS-P80T1JP CS-P112T1JP CS-P140T1JP Ventilatormotor Innengerät Wicklungsthermostat (F01) °C °C Steuerstromkreis (Sicherungsnennstrom) 3,15 3,15 3,15 3,15 3,15 Außengerät CU-P50H1HP CU-P71H1XP CS-P80H1XP CU-P112H1XP CU-P140H1XP CU-P50C1HP CU-P71C1XP CS-P80C1XP CU-P112C1XP CU-P140C1XP Kältekreis Hochdruckschalter (B1) Niederdruckschalter (B2) 0,03 0,03 0,03 0,03 0,03 Überstromauslöser...

  • Seite 75: Wurfweiten

    Wurfweiten . Die Bereiche der jeweiligen Strömungsgeschwindigkeiten sind wie folgt dargestellt: > 1,0 m/s > 0,5 m/s > 0,3 m/s CS-P50T1JP: Kühlen (Austrittswinkel 0 °): Hohe Drehzahl Mittlere Drehzahl Niedrige Drehzahl Austrittsgeschw.: 5,1 m/s Austrittsgeschw.: 4,2 m/s Austrittsgeschw.: 3,7 m/s...
  • Seite 76 Wurfweiten CS-P80T1JP: Kühlen (Austrittswinkel 0 °): Hohe Drehzahl Mittlere Drehzahl Niedrige Drehzahl Austrittsgeschw.: 5,1 m/s Austrittsgeschw.: 4,2 m/s Austrittsgeschw.: 3,7 m/s Wurfweite (m) Wurfweite (m) Wurfweite (m) Heizen (Austrittswinkel 70 °): Wurfweite (m) Wurfweite (m) Wurfweite (m) CS-P112T1JP: Kühlen (Austrittswinkel 0 °): Hohe Drehzahl Mittlere Drehzahl Niedrige Drehzahl...
  • Seite 77 Wurfweiten CS-P140T1JP: Kühlen (Austrittswinkel 0 °): Hohe Drehzahl Mittlere Drehzahl Niedrige Drehzahl Austrittsgeschw.: 6,6 m/s Austrittsgeschw.: 4,5 m/s Austrittsgeschw.: 4,9 m/s Wurfweite (m) Wurfweite (m) Wurfweite (m) Heizen (Austrittswinkel 70 °): Wurfweite (m) Wurfweite (m) Wurfweite (m)

  • Seite 78: Akustische Daten

    Akustische Daten A) Innengeräte — — CS-P71T1JP CS-P50T1JP — — Oktavbandmittenfrequenz (Hz) Oktavbandmittenfrequenz (Hz) — — Frequenz 50 Hz Frequenz 50 Hz Drehzahl Drehzahl A-Kurve (dB) 40 35 A-Kurve (dB) 40 30 C-Kurve (dB) C-scale(dB) C-Kurve (dB) C-scale(dB) Hintergrundgeräusch 12 dB(A) Hintergrundgeräusch 12 dB(A)

  • Seite 79: Außengeräte

    Akustische Daten — CS-P140T1JP — Oktavbandmittenfrequenz (Hz) — Frequenz 50 Hz Drehzahl A-Kurve (dB) 40 40 C-Kurve (dB Hintergrundgeräusch 12 dB(A) NC-60 NC-50 NC-40 NC-30 NC-20 125 250 500 1000 2000 4000 8000 Frequenz (Hz) B) Außengeräte — CU-P71H1XP, CU-P71C1XP —...
  • Seite 80 Akustische Daten — CU-P112H1XP, CU-P112C1XP CU-P80H1XP, CU-P80C1XP — Oktavbandmittenfrequenz (Hz) Oktavbandmittenfrequenz (Hz) Frequenz 50 Hz Frequenz 50 Hz Drehzahl Drehzahl A -Kurve (dB ) A -Kurve (dB C-Kurve (dB ) C-Kurve (dB) Hintergrund 12 dB (A ) Hintergrund 12 dB (A) NC-60 NC-60 NC-50...

  • Seite 81: Beschreibung Der Regelfunktionen

    Beschreibung der Regelfunktionen 1. Kühlbetrieb Ausschalten Einschalten des Geräts des Geräts gedrückt Betriebstaste nicht gedr. Raumthermostat Thermostat zwischen EIN und AUS Leitungstemperatur ≤ 2 °C ≥ 15 °C Innengerät Leitungstemperatur ≥ 13,5 °C ≤ 2 °C ≥ 13,5 °C Außengerät (2) 9 min 3 min 3 min...

  • Seite 82: Frostschutzregelung

    Beschreibung der Regelfunktionen 2. Frostschutzregelung a) Frostschutz während des Betriebs Im Kühlbetrieb wird das Außengerät 9 Minuten nach dem Einschalten des Kompressors abgeschaltet, wenn die im Innengerät gemessene Verdampfertemperatur 2 °C oder weniger beträgt. Das Innengerät bleibt in Betrieb, und zwar mit der an der Fernbedienung eingestellten Ventilatordrehzahl. (Die Fernbedienungsanzeige verändert sich dabei nicht).
  • Seite 83 Beschreibung der Regelfunktionen 3. Heizbetrieb Einschalten Ausschalten Einschalten des Geräts gedrückt Betriebstaste nicht gedr. ≥ 18 °C ≥ 18 °C < 18 °C < 18 °C Raumthermostat (2) 45 min ≤ 2 °C ≥ 2 °C ≥ 25 °C Verflüssigertemperatur 5 min 3 min 3 min...
  • Seite 84 Beschreibung der Regelfunktionen 4. Warmluftstart a) Beim Einschalten des Heizbetriebs Der Warmluftstart beginnt, sobald der Heizbetrieb eingeschaltet wird. Im Anzeigefeld der Fernbedienung erscheint "PREHEAT". Alle übrigen Anzeigen bleiben unverändert. Der Ventilator des Innengeräts wird ausgeschaltet. Darüber hinaus verbleiben die Lamellen während des Warmluft- starts in der horizontalen Stellung.

  • Seite 85: Innenventilatorregelung Bei Abgeschaltetem Thermostat Im Heizbetrieb

    Beschreibung der Regelfunktionen b) Nach Beendigung des Abtauvorgangs: Der Warmluftstart beginnt, sobald der Abtauvorgang beendet ist. Im Anzeigefeld der Fernbedienung erscheint "PREHEAT". Alle übrigen Anzeigen bleiben unverändert. Der Ventilator des Innengeräts wird ausgeschaltet. Darüber hinaus verbleiben die Lamellen während des Warmluft- starts in der horizontalen Stellung.

  • Seite 86: Abführen Überschüssiger Wärme Im Innengerät

    Beschreibung der Regelfunktionen 6. Abführen überschüssiger Wärme im Innengerät Nach dem Abschalten des Heizbetriebs läuft der Ventilator des Innengeräts 30 Sekunden lang nach, um die überschüssige Wärme abzuführen. Dies ist dann der Fall, wenn: a) der Heizbetrieb ausgeschaltet wird (30 Sekunden lang niedrige Drehzahl), b) mit der Betriebsartenwahltaste eine andere Betriebsart eingestellt wird, c) der Betrieb während der unter a) genannten 30 Sekunden wieder aufgenomen wird.

  • Seite 87: Eigenschaften Des Innengerätethermostaten

    Beschreibung der Regelfunktionen b) Verlauf des Abtauvorgangs 1. Während des Abtauvorgangs läuft der Kompressor, während der Ventilator des Außengeräts und auch das Umkehrventil abgeschaltet sind. 2. Der Ventilator des Innengeräts läuft nach Beginn des Abtauvorgangs 30 Sekunden lang mit niedriger Drehzahl. Danach wird er bis zum Ende des Abtauvorgangs abgeschaltet.
  • Seite 88 Beschreibung der Regelfunktionen c) Regelverhalten im Automatikbetrieb Beim Einschalten des Geräts, oder wenn das Gerät von irgendeiner Betriebsart in den Automatikbetrieb geschaltet wird, gelten die in der folgenden Tabelle aufgeführten Temperaturkennwerte (die Schaltdifferenz beträgt 2 K): Raumtemperatur T (°C) Ursprüngliche Einstellung T <...

  • Seite 89: Regelung Des Ventilators Im Innengerät

    Beschreibung der Regelfunktionen Beispiel eines Ablaufdiagramms im Automatikbetrieb: : Solltemperatur ≥ 3 min ≥ 3 min ≥ 3 min 10 min 10 min Betriebstaste Betriebsart Kühlen Heizen Kühlen Umkehrventil Kompressor 9. Regelung des Ventilators im Innengerät Wenn die Drehzahl manuell auf niedrig, mittel oder hoch gestellt wird, läuft der Ventilator mit der entsprechenden Drehzahl.

  • Seite 90: Abführen Überschüssiger Wärme Durch Den Ventilator Des Außengeräts

    Beschreibung der Regelfunktionen 11. Abführen überschüssiger Wärme durch den Ventilator des Außengeräts Wenn der Kompressor mit der Fernbedienung ausgeschaltet wird, läuft der Ventilator des Außengeräts für die Dauer von 60 Sekunden mit superhoher Geschwindigkeit nach. 12. Ausblastemperaturschutz Wenn der Ausblastemperaturfühler im Kühlbetrieb eine Temperatur von mindestens 100 °C ermittelt, wird das Flüssigkeitsbeipaßventil geöffnet.

  • Seite 91: Diagnosesystem Und Störungssuche

    Diagnosesystem und Störungssuche Selbstdiagnose Wenn im Innen- oder Außengerät eine Störung auftritt, wird das System abgeschaltet. Welche Baugruppe die Störung verursacht hat, wird im LCD-Display der Fernbedienung und mit der LED-Anzeige der elektronischen Platinen angezeigt. Bevor das Gerät wieder in Betrieb genommen werden kann, ist die Störung anhand der Tabelle auf der nächsten Seite zu beseitigen.
  • Seite 92 Diagnosesystem und Störungssuche Tabelle der Störungscodes : blinkt : leuchtet leer: aus Fernbedienung Rote Diagnose-LEDs auf Platine Innen- Kabel Drahtlos Außengerät Zu überprüfende Anlagenteile gerät Zusatz- Betriebs- Code code Schwimmerschalter: Kondensatpumpe, Kondensatleitung, In- nengeräteanschlüsse CN6 u. CN10 oder Relaisanschluß Lamellenschalter, Lamellenmotor, Motoranschluß oder Innen- geräteanschlüsse CN1 u.
  • Seite 93 Diagnosesystem und Störungssuche Störungen bei der Inbetriebnahme • Bei der Inbetriebnahme ist darauf zu achten, daß das Gerät nach dem Herstellen der Spannungsversorgung 1 Minute lang nicht eingeschaltet werden darf, weil es sich in dieser Zeit selbst konfigurieren muß. Die Konfigura- tionswerte werden dabei in den Speichern der jeweiligen Geräteplatinen abgelegt.

  • Seite 94: Explosionszeichnung Innengeräte (P50, P71)

    Explosionszeichnung Innengeräte Modell CS-P50T1JP, CS-P71T1JP (Teil 1)

  • Seite 95: Ersatzteile Innengeräte (P50, P71)

    Ersatzteile Innengeräte POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- Gerätegröße Gehäuse-Ober- und Rückteil 02-883440 Hängekonsole links 02-869050 Lager (8) 05-857010 Seitenverkleidung links 02-883050 Gehäuse-Seitenteil links 42-575870 Mittlere Drahtstrebe 02-883910 Polystyrol-Formteil 42-576200 Gehäuse-Seitenteil rechts 42-575880 Seitenverkleidung rechts 02-883040 Hängekonsole rechts 02-869040 Lamellenmotor rechts 06-854450 Ringscheibe...
  • Seite 96 Explosionszeichnung Innengeräte Modell CS-P50T1JP, CS-P71T1JP (Teil 2)
  • Seite 97 Ersatzteile Innengeräte POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- Gerätegröße Oberteil Ventilatorgehäuse 05-870320 Radiallaufrad 05-870310 Unterteil Ventilatorgehäuse 05-870330 Ventilatormotorgrundrahmen 45-912510 Ventilatormotorhalterung 05-870450 Ventilatormotor E6-100500 – E6-100340 – Unterlegscheibe 4 38-424080 Wellenkupplung 05-398720 Klemmschraube 10 38-791130 Ventilatorwelle 05-870440 Verdampfer E5-107300 – E5-105990 –...
  • Seite 98 Explosionszeichnung Innengeräte Modell CS-P50T1JP, CS-P71T1JP (Teil 3)
  • Seite 99 Ersatzteile Innengeräte POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- Gerätegröße 101 Erdungsschraube 38-791390 101 Unterlegscheibe 4 38-424080 103 Kabelbinder (114 lg) 06-460100 104 Transformator 06-855610 107 Kabelklemme 06-456180 109 Klemmleiste (7polig) 06-838540 111 Platine F6-001320 111 Sicherung (3 A) 06-850070 112 Temperaturfühler 06-853650 113 Fühlerhalter...

  • Seite 100: Explosionszeichnung Innengeräte (P80)

    Explosionszeichnung Innengeräte Modell CS-P80T1JP (Teil 1)

  • Seite 101: Ersatzteile Innengeräte (P80)

    Ersatzteile Innengeräte POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- Gerätegröße Gehäuse-Ober- und Rückteil 42-576180 Hängekonsole links 02-869050 Lager (8) 05-857010 Seitenverkleidung links 02-883050 Gehäuse-Seitenteil links 42-575870 Mittlere Drahtstrebe 02-883910 Polystyrol-Formteil 42-576200 Gehäuse-Seitenteil rechts 42-575880 Seitenverkleidung rechts 02-883040 Hängekonsole rechts 02-869040 Lamellenmotor rechts 06-854450 Ringscheibe...
  • Seite 102 Explosionszeichnung Innengeräte Modell CS-P80T1JP (Teil 2)
  • Seite 103 Ersatzteile Innengeräte POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- Gerätegröße Oberteil Ventilatorgehäuse 05-870320 Radiallaufrad 05-870310 Unterteil Ventilatorgehäuse 05-870330 Ventilatormotorgrundrahmen 45-912510 Ventilatormotorhalterung 05-870450 Ventilatormotor E6-100340 Unterlegescheibe 4SP 38-424080 Wellenkupplung 05-398720 Klemmschraube 38-791130 Ventilatorwelle 05-870440 Verdampfer E5-105990 Überwurfmutter (3/8") E5-100710 Verschraubung (3/8") E5-100540 Überwurfmutter (5/8") E5-100720...
  • Seite 104 Explosionszeichnung Innengeräte Modell CS-P80T1JP (Teil 3)
  • Seite 105 Ersatzteile Innengeräte POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- Gerätegröße 101 Erdungsschraube 38-791390 101 Unterlegescheibe 4SP 38-424080 103 Kabelbinder (114 lg) 06-460100 104 Transformator 06-855610 107 Kabelklemme 06-456180 109 Klemmleiste (7polig) 06-838540 111 Platine F6-001320 111 Sicherung (3 A) 76-529400 112 Temperaturfühler 06-853650 113 Fühlerhalter...

  • Seite 106: Explosionszeichnung Innengeräte (P112, P140)

    Explosionszeichnung Innengeräte Modell CS-P112T1JP, CS-P140T1JP (Teil 1)
  • Seite 107 Ersatzteile Innengeräte POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- Gerätegröße Gehäuse-Ober- und Rückteil 42-576190 Hängekonsole links 02-869050 Gehäuse-Seitenteil links 42-575910 Seitenverkleidung links 02-883070 Hängekonsole rechts 02-869040 Seitenverkleidung rechts 02-883060 Gehäuse-Seitenteil rechts 42-575920 Lamellenmotor rechts 06-854450 Ringscheibe 06-831630 Lamellenhebel rechts 02-840200 Unterlegscheibe 5 06-828710 Mutter 5...
  • Seite 108 Explosionszeichnung Innengeräte Modell CS-P112T1JP, CS-P140T1JP (Teil 2)

  • Seite 109: Ersatzteile Innengeräte (Teil 2)

    Ersatzteile Innengeräte (Teil 2) POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- Gerätegröße Oberteil Ventilatorgehäuse 05-870350 Radiallaufrad 05-870340 Unterteil Ventilatorgehäuse 05-870360 Ventilatormotorgrundrahmen 45-912580 – 45-912590 – Ventilatormotor E6-100350 – 06-857310 – Ventilatormotorhalterung 05-870450 Klemmschraube 38-790030 Wellenkupplung 05-398720 Unterlegscheibe 4 38-424080 Radiallaufrad B 05-870860 Ventilatorwelle 05-870570...
  • Seite 110 Explosionszeichnung Innengeräte Modell CS-P112T1JP, CS-P140T1JP (Teil 3)
  • Seite 111 Ersatzteile Innengeräte POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- Gerätegröße 110 Anschlußkasten F6-001290 – F6-001300 – 111 Unterlegscheibe 4 38-424080 111 Erdungsschraube 38-791390 113 Kabelbinder (114 lg) 06-460100 114 Transformator 06-855610 116 Klemmenbeschriftung 07-970840 119 Klemmleiste (7polig) 06-838540 120 Kabelklemme 06-456180 121 Platine F6-001320...

  • Seite 112: Explosionszeichnung Außengeräte (P50 - P80)

    Explosionszeichnung Außengeräte CU-P50H1HP / CU-P50C1HP / CU-P71H1HP / CU-P71C1HP / CU-P80H1HP / CU-P80C1HP (Teil 1)

  • Seite 113: Ersatzteile Außengeräte (P50 - P80)

    Ersatzteile Außengeräte POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- P50H1 P50C1 P71H1 P71C1 P80H1 P80C1 Kondensatorschutzgitter 02-879330 Sechskantschraube 5TS12 38-194120 Gehäuseoberteil 02-879340 Sechskantschraube 5TS12 38-194120 Motorhalterung 02-879300 Ventilatormotor 06-855620 – – 06-855630 – – – – Schraube 4TS12 38-195530 Axialventilatorlaufrad 05-864390 Ausblasring 42-576600...
  • Seite 114 Explosionszeichnung Außengeräte CU-P50H1HP / CU-P50C1HP / CU-P71H1HP / CU-P71C1HP / CU-P80H1HP / CU-P80C1HP (Teil 2)
  • Seite 115 Ersatzteile Außengeräte POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- P50H1 P50C1 P71H1 P71C1 P80H1 P80C1 Stromwandlerplatine 06-854280 – – – – 06-855400 – – Transformator 05-855430 El. Kondensator für Ventilatormotor 06-833100 – – 06-833940 – – – – El. Kondensator für Kompressor 06-846370 –...
  • Seite 116 Explosionszeichnung Außengeräte CU-P50H1HP / CU-P50C1HP / CU-P71H1HP / CU-P71C1HP / CU-P80H1HP / CU-P80C1HP (Teil 3)
  • Seite 117 Ersatzteile Außengeräte POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- P50H1 P50C1 P71H1 P71C1 P80H1 P80C1 Kondensator und Verteiler F5-002290 – – – – Kondensator F5-003430 – – – – – F5-003420 – – – – – F5-003310 – – – –...

  • Seite 118: Explosionszeichnung Außengeräte (P112, P140)

    Explosionszeichnung Außengeräte CU-P112H1XP / CU-P112C1XP / CU-P140H1XP / CU-P140C1XP (Teil 1)

  • Seite 119: Ersatzteile Außengeräte (P112, P140)

    Ersatzteile Außengeräte POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- 112H1XP 112C1XP 140H1XP 140C1XP Kondensatorschutzgitter 02-879510 – – 02-879900 – – Sechskantschraube 5TS12 38-194120 Gehäuseoberteil 02-879340 – – 02-879910 – – Sechskantschraube 5TS12 38-194120 Motorhalterung 02-879490 Ventilatormotor 06-855630 Schraube 4TS12 38-195530 Axialventilatorlaufrad 05-864390 Kabelbinder 2050...
  • Seite 120 Explosionszeichnung Außengeräte CU-P112H1XP / CU-P112C1XP / CU-P140H1XP / CU-P140C1XP (Teil 2)
  • Seite 121 Ersatzteile Innengeräte POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- 112H1XP 112C1XP 140H1XP 140C1XP Stromwandlerplatine 06-855400 Transformator 05-855430 El. Kondensator für Kompressor 06-833100 Klemmenleiste 06-855360 Kompressorschütz 06-856400 Kompressorkabel 46-939060 Platine 46-937260 – – – 46-937410 – – – 46-935900 – – –...
  • Seite 122 Explosionszeichnung Außengeräte CU-P112H1XP / CU-P112C1XP / CU-P140H1XP / CU-P140C1XP (Teil 3)
  • Seite 123 Ersatzteile Außengeräte POS. BEZEICHNUNG TEILENR. ANZAHL PRO GERÄT CNR- 112H1XP 112C1XP 140H1XP 140C1XP Kondensator-Abstandhalter 02-879530 – – 02-879860 – – Kondensator E5-104400 – – – E5-103800 – – – Kondensator und Verteiler F5-002150 – – – F5-001860 – – – Umschaltventil E5-104380 –...

  • Seite 124: Stichwortverzeichnis

    Stichwortverzeichnis Abführen überschüssiger Wärme im Außengerät 90 Gruppensteuerung mit Infrarot-Fernbedienung 43 Abführen überschüssiger Wärme im Innengerät 86 Gruppensteuerung von bis zu 16 Geräten 44 Abmessungen 13 Abstände von den Geräten. Siehe Mindestabstände von Innen- und Außengerät Abtaufunktion 86 Heizbetrieb 83 Abtauung Heizleistung.
  • Seite 125 Stichwortverzeichnis Platine der Infrarot-Fernbedienung Zwangsbetrieb beim Wiederanlaufen 89 Schaltschema 34 Platine der Kabel-Fernbedienung Schaltschema 32 Platine des Außengeräts 27 Schaltschema 30 Übersicht 27 Platine des Innengeräts. Siehe Mikroprozessorplatine des Innengeräts Probleme bei der Inbetriebnahme 51 Dual-Anlagen 52 Gerätegruppen 53 Keine Anzeige auf der Fernbedienung 51 Standardkonfiguration 51 Raumtemperaturfühler.

  • Seite 126: Bescheinigungen

    - 89/336/EWG (Richtlinie über die elektromagnetische Verträglichkeit) - 73/23/EWG (Niederspannungsrichtlinie) - 89/392/EWG (Maschinenrichtlinie) Bescheinigung des Herstellers/Importeurs Hiermit wird bescheinigt, daß die Raumklimageräte der Typen CS-P50T1JP/CU-P50H1HP, CS-P50T1JP/CU-P50C1HP, CS-P71T1JP/ CU-P71H1XP, CS-P71T1JP/CU-P71C1XP, CS-P80T1JP/CU-P80H1XP, CS-P80T1JP/CU-P80C1XP, CS-P112T1JP/CU-P112H1XP, CS-P112T1JP/CU-P112C1XP, CS-P140T1JP/CU-P140H1XP und CS-P140T1JP/CU-P140C1XP in Übereinstimmung mit den Bestimmun- gen der EG-Richtlinie 82/499/EWG und der VDE-Bestimmung VDE 0875 T.1/11.84 funkentstört sind.
  • Seite 127 Die Packaged Air Conditioner Division der Matsushita Refrigeration Co., Ltd., wurde durch Lloyd's Die Packaged Air Conditioner Register Quality Assurance nach der Norm ISO 9001 für Qualitätsmanagementsysteme zertifiziert. Division der Matsushita Refrigeration Co., Ltd., wurde nach der Norm ISO 14001 für Umwelt- managementsysteme zertifiziert.
  • Seite 128 Deutschland GmbH...

Diese Anleitung auch für:

Cu-p50h1hpCu-p71h1xpCu-p71c1xpCs-p80t1jpCu-p80h1xpCu-p80c1xp ... Alle anzeigen

Inhaltsverzeichnis
