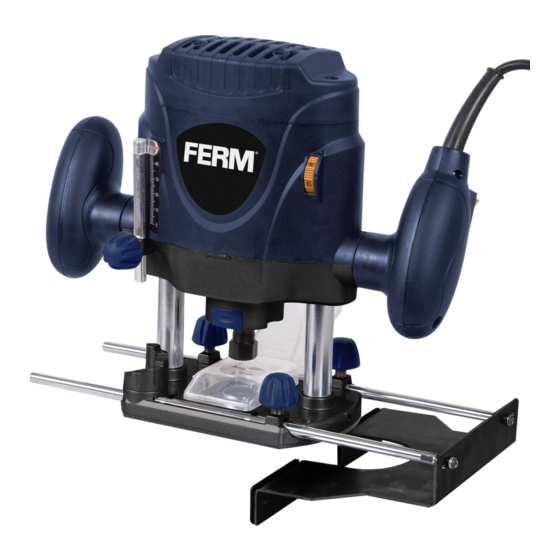

Ferm PRM1018 Orginal-Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Ferm Anleitungen
  4. Elektrowerkzeuge
  5. PRM1018
  6. Orginal-betriebsanleitung
Ferm PRM1018 Orginal-Betriebsanleitung
