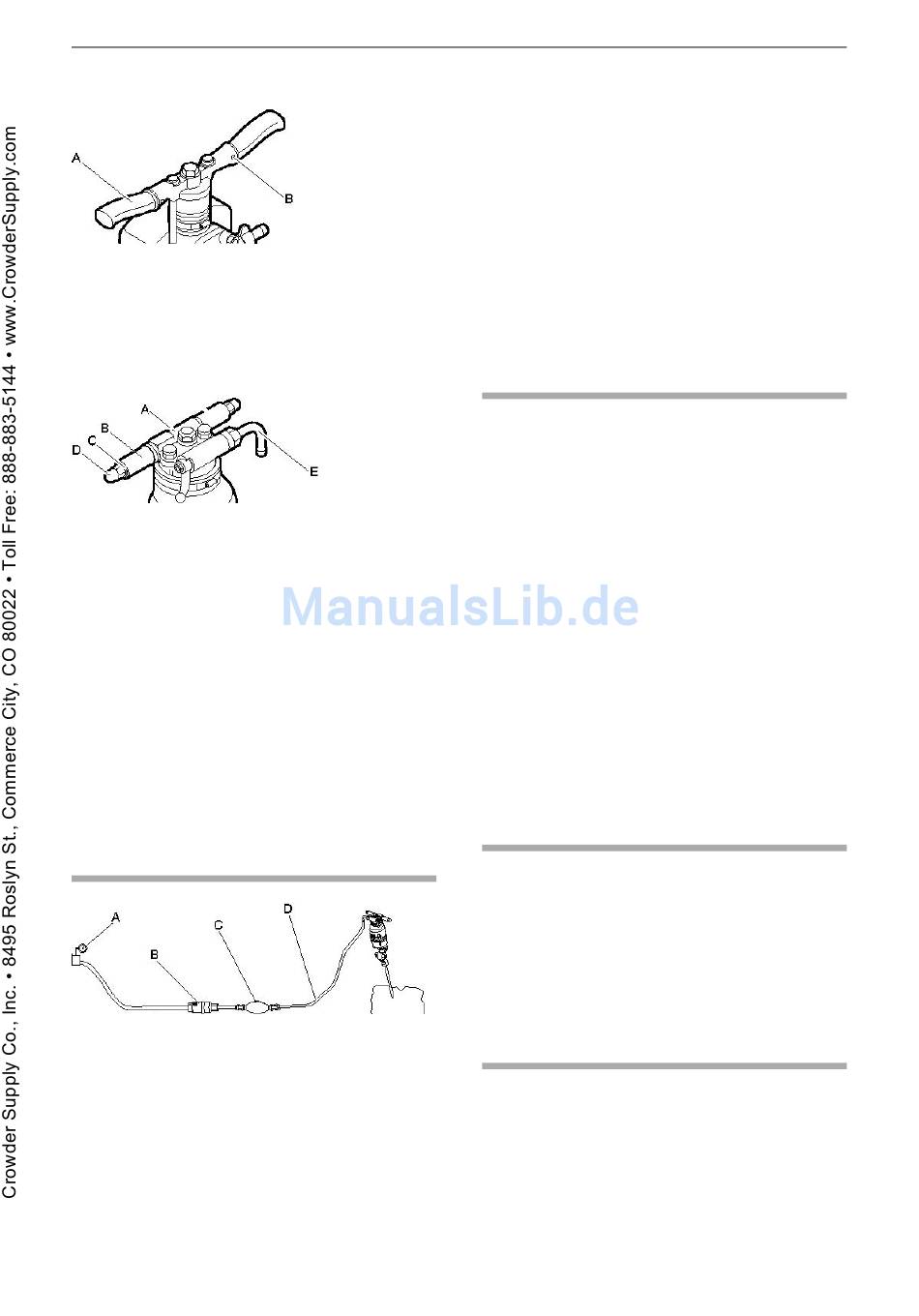

Montering

RH 571-5L/LS
Skyv bøssingene og håndtakene (A) inn på
1)
hver side av hodet til bakstykket.
Sikre håndtakene ved å sette inn låsepinnene
2)
(B) i hodet til bakstykket.
RH 658L/LS
1) Plasser håndtaksbolten (A) inni hodet til
bakstykket.
Plasser grepene (B) på hver side av
2)
håndtaksbolten.
Sikre grepene med en stoppskive (C) og en
3)
toppmutter (D) på begge sider.
4) Skru slangenippelen (E) inn i luftinntaket til det
sitter godt fast.
Smøring
Etter du har pakket ut og montert verktøyet, tøm en
rikelig mengde med smøreolje i lufttilkoblingen.

Slanger og koplingsstykker

Trykkluftskilde
A.
B. Vannseparator (ekstrautstyr)
Smøreapparat (tillegg)
C.
Maks. 3 meter trykkluftslange mellom
D.
smøreapparatet og maskinen.
250
www.CrowderSupply.com • Toll Free: 888-883-5144
© 2010 Atlas Copco Construction Tools AB | No. 9800 0970 90 | 2010-01-01
Sjekk at du bruker korrekt driftstrykk, 6 bar (e).
♦
Du må ikke bruke høyere trykk enn det maksimalt
♦
tillatte driftstrykket, 7 psig (e).
Blås ut smuss av trykkluftsslangen før du kopler
♦
den til maskinen.
Velg riktig diameter og lengde på trykkluftsslangen.
♦
For slangelengder opp til 30 meter, skal en slange
med en minimum innvendig diameter på 19mm
(3/4") brukes. Hvis slagelengden er mellom 30 og
100 meter, skal en slange med en minimum
innvendig diameter på 25 mm (1") brukes.
Metoder for å forhindre frysing
Isdannelser i lyddemperen kan oppstå når
lufttemperaturen er 0-10°C (32-50 °F) og den relative
luftfuktigheten er høy.
Maskinen er laget for å unngå isdannelser i
lyddemperen. På tross av dette kan det bli dannet is
på lyddemperen under ekstreme forhold.
Ta følgende forholdsregler for å motvirke faren for
isdannelse ytterligere:
♦ Bruk Atlas Copco Rock Drill AIR-OIL som
smøremiddel.
♦ Bruk VAM 5A vannutskiller.
Hvis bergboremaskinen fryser, må du aldri varme
den opp for å smelte isen. Du må alltid la isen tine
ved romtemperatur.
Hell aldri rødsprit eller lignende på
bergboremaskinen, da slike stoffer vil blande seg
med smøringen og føre til større slitasje.

Koble til en vannutskiller

Lengden på slangen mellom kompressoren og
vannutskilleren må være nok til at vanndampen er
avkjølet og kondensert i slangen før den når
vannutskilleren.
Dersom omgivelsestemperaturen er under 0 °C (32
°F) må slangen være kort nok til å forhindre at vannet
fryser før det når vannutskilleren.
Smøring
Bergboremaskinen er smurt med olje blandet med
trykkluft, som tas til delene som trenger kontinuerlig
smøring. Olje blandes inn i trykkluften med et Atlas
Copco CLG 30 smøreapparat som kobles til
luftledningen.
RH 571, 572, 658
Originale instruksjoner
