RH 571, 572, 658
Επισκόπηση
Για να μειώσετε τον κίνδυνο πρόκλησης
σοβαρού ή θανατηφόρου τραυματισμού στον
εαυτό σας ή σε άλλους, διαβάστε την ενότητα
«Οδηγίες ασφάλειας» (βρίσκεται στις
προηγούμενες σελίδες του παρόντος εγχειριδίου)
πριν χρησιμοποιήσετε το μηχάνημα.
Σχεδιασμός και λειτουργία
Τα RH 571, RH 572 και RH 658 είναι πνευματικά
διατρητικά πετρωμάτων σχεδιασμένα για κάθετη
διάτρηση, διάτρηση μικρών οπών και διάτρηση οπών
σε σκυρόδεμα σε εφαρμογές κτιριακών κατασκευών
και εξόρυξης. Δεν επιτρέπεται καμία άλλη χρήση.
Για να επιλέξετε τα κατάλληλα εργαλεία εισαγωγής,
απευθυνθείτε στον τοπικό αντιπρόσωπο της Atlas
Copco.

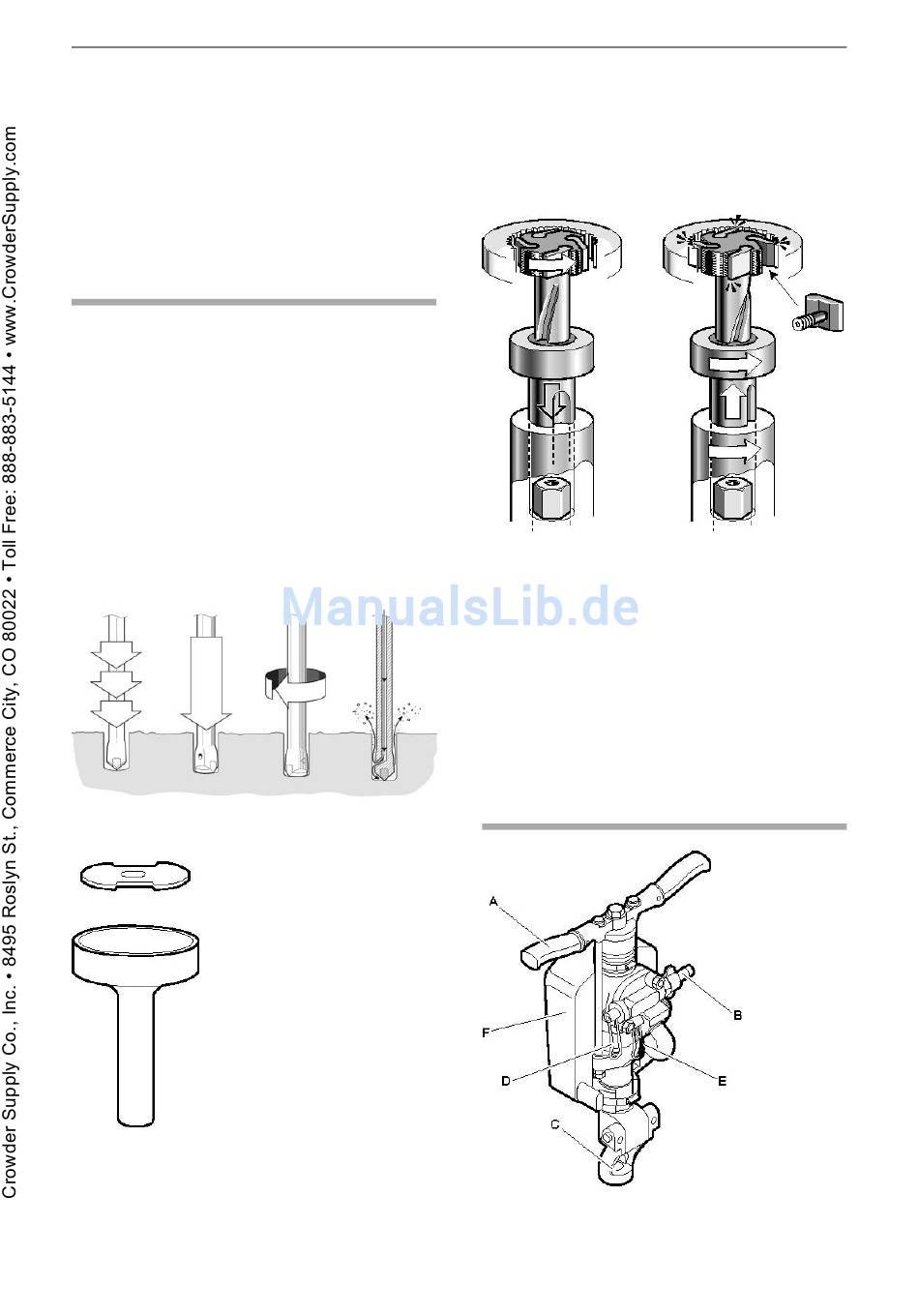

Αρχή λειτουργίας ενός διατρητικού
πετρωμάτων
Ασκούμενη
Κρούση
δύναμη
Μηχανισμός βαλβίδας ελέγχου
Η βαλβίδα κατευθύνει τον αέρα εναλλάξ από τη μία
πλευρά του εμβόλου στην άλλη, ώστε αυτό να κινείται
πάνω-κάτω. Το έμβολο μεταδίδει την ενέργεια μέσω
του διατρητικού στελέχους στον πυθμένα της οπής.
© 2010 Atlas Copco Construction Tools AB | No. 9800 0970 90 | 2010-01-01
Αρχικές οδηγίες
www.CrowderSupply.com • Toll Free: 888-883-5144
Περιστροφή Απέμφραξη
Οδηγίες ασφάλειας και χειρισμού
Μηχανισμός περιστροφής
Διαδρομή κρούσης
Το διατρητικό στέλεχος περιστρέφεται ελαφρά με
κάθε κτύπημα λόγω περιστροφής της ράβδου με
αυλάκωση. Η περιστροφή διενεργείται
αριστερόστροφα και εφαρμόζεται στη διαδρομή
επαναφοράς του εμβόλου.
Απέμφραξη
Η απέμφραξη διενεργείται με αέρα διερχόμενο μέσω
οπής στο έμβολο. Αυτό σημαίνει ότι ο αέρας
απέμφραξης παρέχεται αμέσως μόλις ενεργοποιηθεί
η παροχή πεπιεσμένου αέρα.
Κύρια μέρη
Διαδρομή επιστροφής
181
