DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE

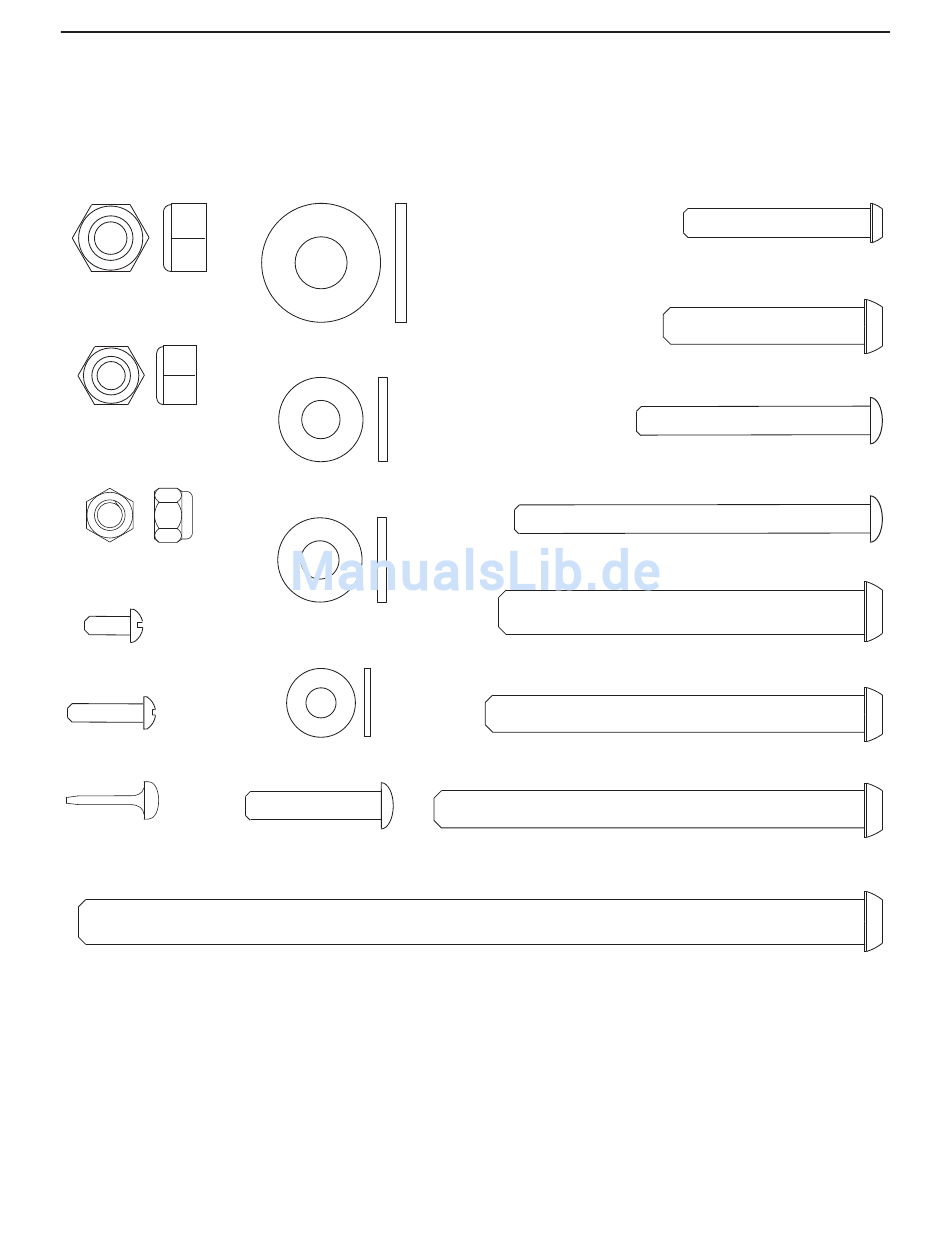

Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in Klammer, die neben
jedem Teil zu finden ist, bezieht sich auf die Bestell-Nr. des Teiles, von der TEILELISTE auf Seite 14. Anmer-
kung: Einige kleine Teile wurden möglicherweise schon angebracht. Sollten Sie ein Teil nicht sofort fin-
den, überprüfen Sie bitte, ob es nicht schon befestigt worden ist.
M10 Mutter mit
Nylon-Klemmteil (37)
M8 Mutter mit
Nylon-Klemmteil (34)
M6 Mutter mit
Nylon-Klemmteil (50)
M4 x 10mm
Schraube (33)
M4 x 16mm
Schraube (32)
M4 x 16mm Halb-
rundschraube (46)
M10 Scheibe (49)
M8 Scheibe
(35)
M8 Kunststoff-
scheibe (44)
M6 Scheibe
(36)
M6 x 29mm
Schraube (41)
M10 x 168mm Linsenschraube (45)
M8 x 43mm Linsenschraube (38)
M10 x 78mm Linsenschraube (48)
M8 x 81mm Linsenschraube (47)
M8 x 92mm Linsenschraube (43)
5
M6 x 40mm
Linsenschraube (51)
M6 x 50mm Schraube (39)
M6 x 76mm Schraube (42)
