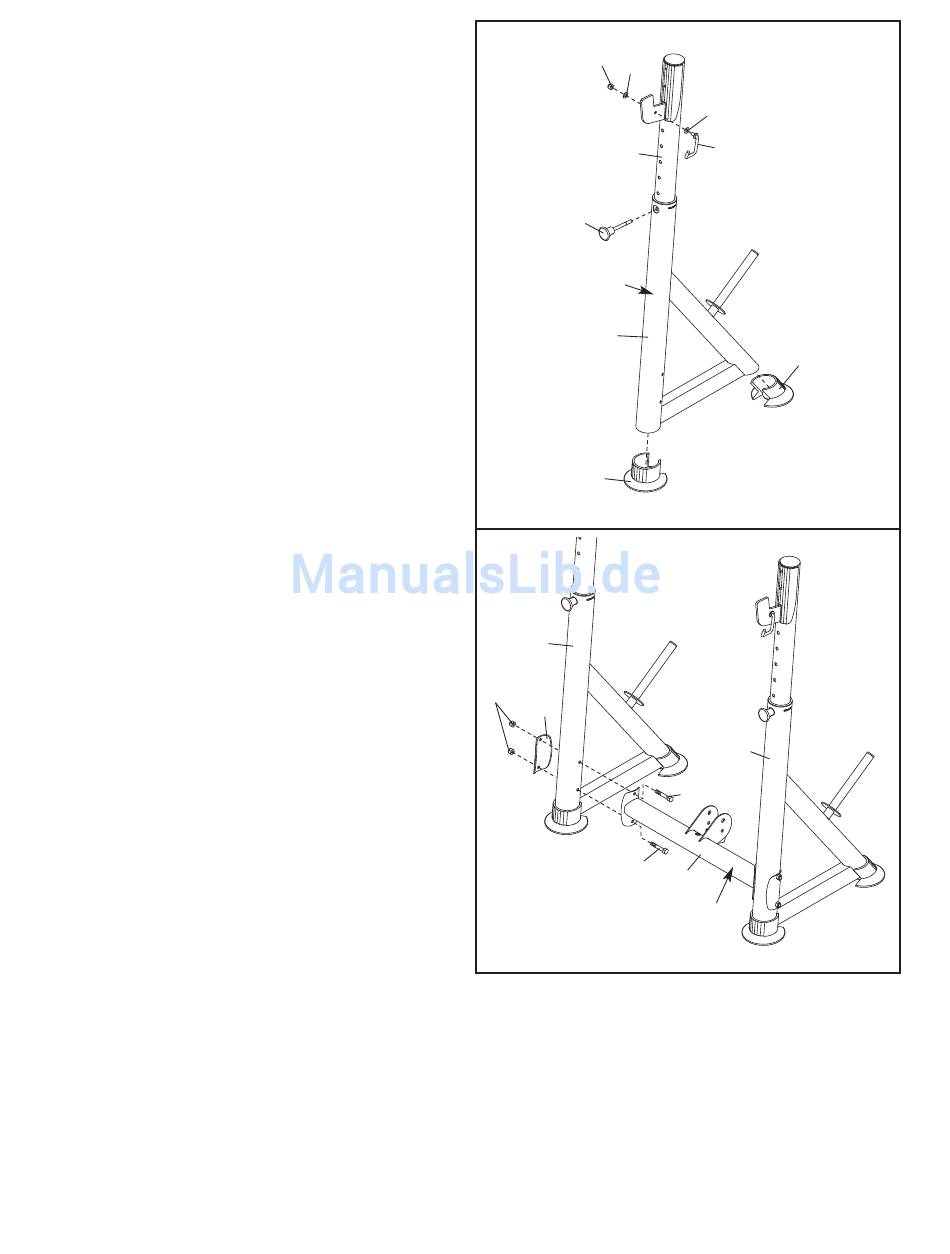

3. Suchen Sie den linken Pfosten (4), der den
Aufkleber „G580" an der angegebenen Stelle
hat.
Schieben Sie den hinteren Basisfuß (15) und
den vorderen Basisfuß (13) wie gezeigt auf den
linken Pfosten (4).
Entfernen Sie den Pfostenknopf (21) vom linken
Pfosten (4). Drehen Sie die Gewichtsablage (6)
in die angezeigte Stellung. Schrauben Sie den
Pfostenknopf in den linken Pfosten und in die
Gewichtsablage gut fest.
Befestigen Sie einen Sicherungsbügel (26) mit
zwei M8 Kunststoffscheiben (44) und einer M8
Mutter mit Nylon-Klemmteil (34) an der Gewichts-
ablage (6). Ziehen Sie die Mutter mit Nylon-
Klemmteil nicht zu fest an; der Sicherungs-
bügel muss sich leicht drehen lassen.
Wiederholen Sie diesen Schritt mit dem
rechten Pfosten (nicht dargestellt). Verge-
wissern Sie sich, dass beide Gewichtsabla-
gen (6) auf die gleiche Höhe eingestellt sind.
4. Drehen Sie die Querstange (2) so, dass der
Warnungsaufkleber wie angezeigt am Gerät
erscheint. Befestigen Sie die Querstange mit
den zwei M8 x 92mm Linsenschrauben (43),
einer langer Stützplatte (29) und zwei M8
Muttern mit Nylon-Klemmteil (34) am rechten
Pfosten (5). Ziehen Sie die Mutter mit Nylon-
Klemmteil noch nicht fest an.
Wiederholen Sie diesen Schritt mit dem lin-
ken Pfosten (4).
3
34
44
6
21
Aufkleber
4
13
4
5
34
29
43
7
44
26
15
4
43
2
Aufkleber
