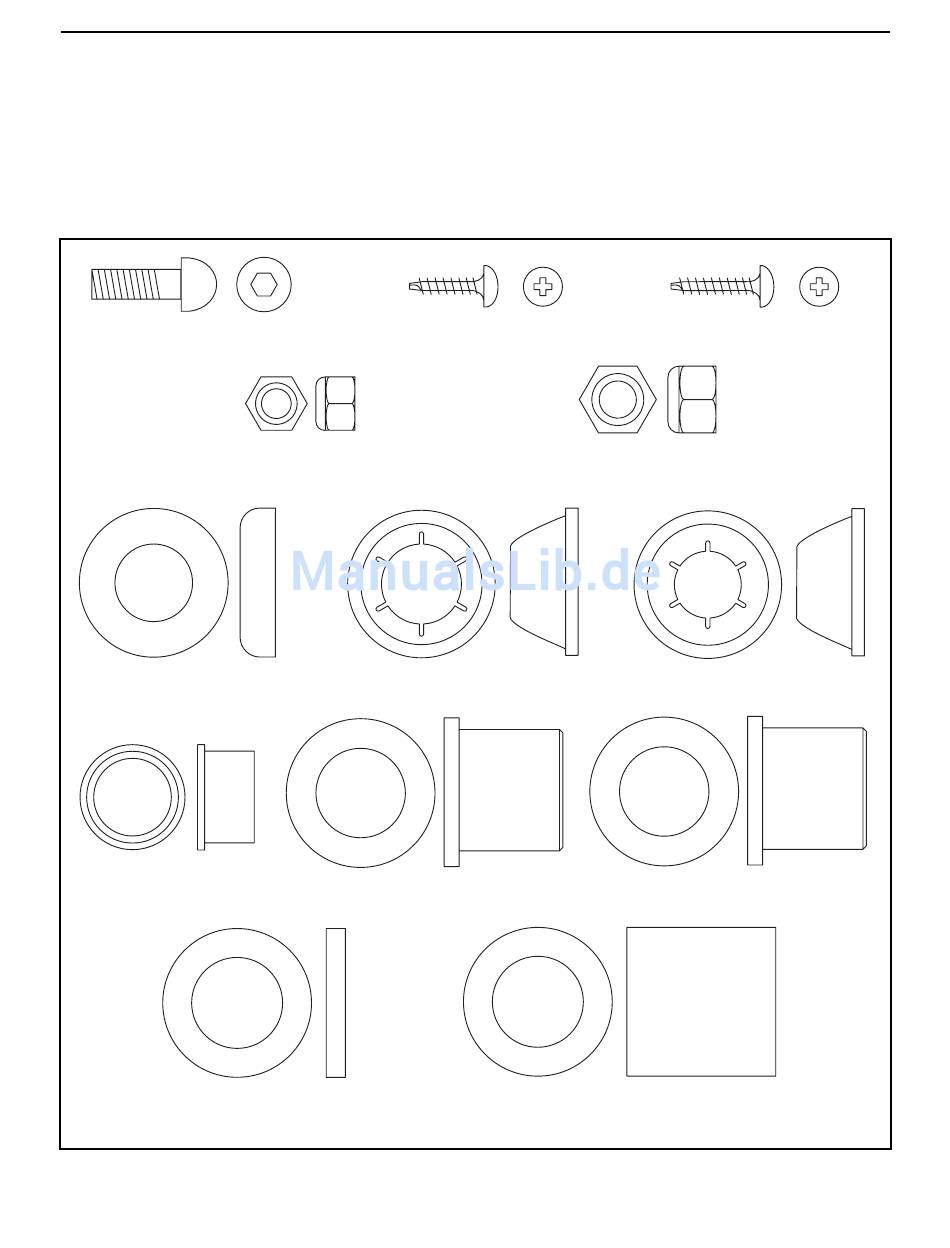

DIAGRAMM DER TEILE
Dieses Diagramm hilft Ihnen bei der Identifizierung
der kleinen Montageteile. Die Zahl in Klammer, ist die
Bestell-Nr. des Teiles, welches Sie in der ERSATZ-
TEILELISTE auf Seite 14 finden. Die zweite Zahl
bezieht sich auf die Menge der Teile, die zum
Montieren nötig sind.
M6 x 16 mm Knopfförmiger Bolzen
(54)—2
M6 Schwarze Nylon-
Verschlussmutter (55)—2
Schweißstellendistanzstück
(49)—2
Drehnlagerbuchse
(56)—4*
Lenkerabstandsstück
(39)—2
* Zusätzliche Teilen könnte mitgeliefert sein.
Anmerkung: Einige kleine Teile wurden möglicher-
weise zur Erleichterung des Transportes schon
vorher an größeren Teilen befestigt. Sollten Sie
ein Teil nicht sofort finden, überprüfen Sie bitte,
ob es nicht schon an einem anderen Teil befestigt
worden ist.
M4 x 16mm Schraube (38)—6
3/4" Achsenkappe (43)—4*
Pedalarmbuchse (42)—4
Pedalarmdistanzstück (41)—3*
5
M4 x 19mm Schraube (16)—6
M10 Nylon-Verschlussmutter
(29)—4
5/8" Achsenkappe (57)—2*
Hintere Pedalarmbusche (11)—4
